Paso 6: Más enrutamiento

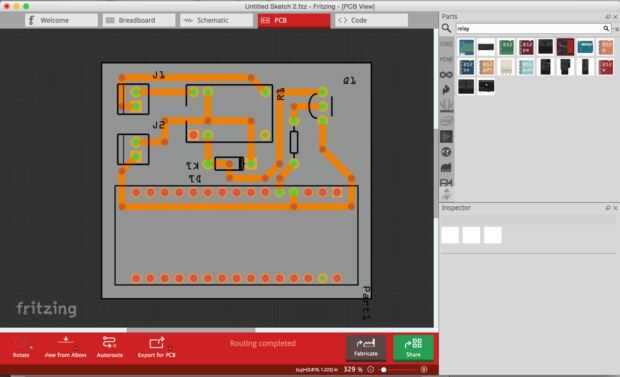

Cuando termine el Autorouting, poner en orden las huellas haciendo clic y arrastrando sus bendpoints. Haga clic derecho sobre el bendpoint y seleccione quitar bendpoint para sacarlo.
A veces hay conexiones que el Autoruter no ruta. Hay que distribuirlos a mano haciendo clic y arrastrando las líneas de conexión discontinua. Uso de la biblioteca de piezas para saltar sobre los rastros que de lo contrario se cruzan los puentes.

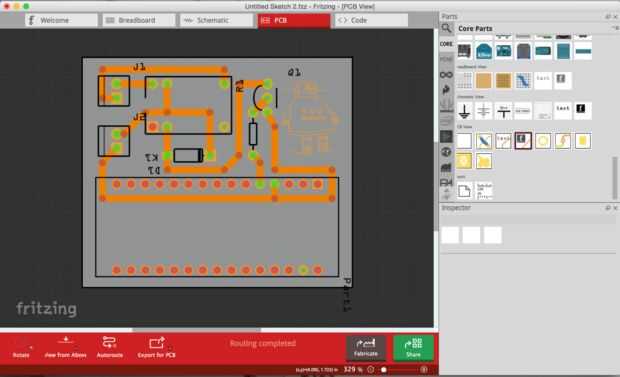

También puede añadir texto o logotipos que se mostrarán en la máscara de cobre arrastrando "Serigrafía imagen" o "Silkscreen texto" de la biblioteca a su Junta Directiva. Seleccione su logotipo y en el Inspector de Placement - pcb capa desplegable menú Seleccione "fondo de cobre". también puede cargar sus propios archivos .svg haciendo clic en "Cargar archivo de imagen" en el inspector.
