Paso 7: Verifique el circuito

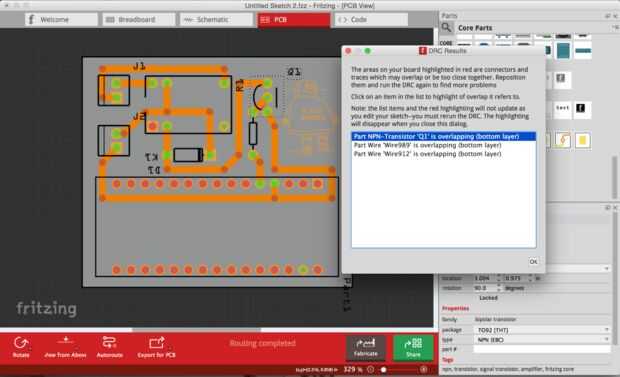

Si crees que estás listo con el clic de enrutamiento el enrutamiento -> diseño reglas comprobar para comprobar su creación para conexiones perdidas automáticamente superpuestos o intersección trazas.

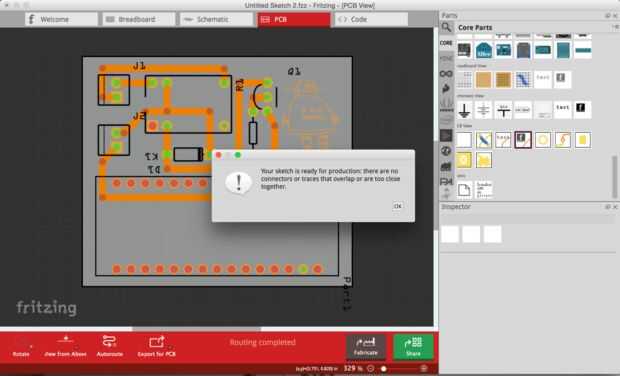

Tratar de eliminar todos los errores y repetir la República Democrática del Congo hasta que no hay más problemas. Diseño se acaba!
Exportar su PCB como .svg archivos haciendo clic en "Exportar para PCB" en la parte inferior. Haga clic en la pequeña flecha en el botón exportar y seleccione "Etchable (SVG)".
Usted recibirá un montón de svg exportado en su directorio seleccionado pero sólo usaremos dos de ellos:
- *yourfilename*_etch_copper_bottom_mirror.svg
- *yourfilename*_etch_mask_bottom_mirror.svg
Todos los demás archivos se pueden eliminar.
