Diseño de PCB y aislamiento fresado utilizando únicamente Software libre (8 / 19 paso)

Paso 8: Inkscape

Abrir el *yourfilename*_etch_copper_bottom_mirror.svg en Inkscape, seleccionar todo y pulse ctrl + shift + g hasta que todo esté desagrupado.

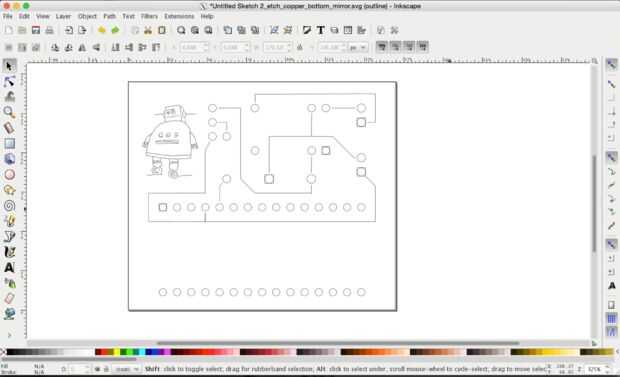

Seleccione Ver -> modo -> contorno. Ahora verá sólo los vectores sin relleno o trazo.

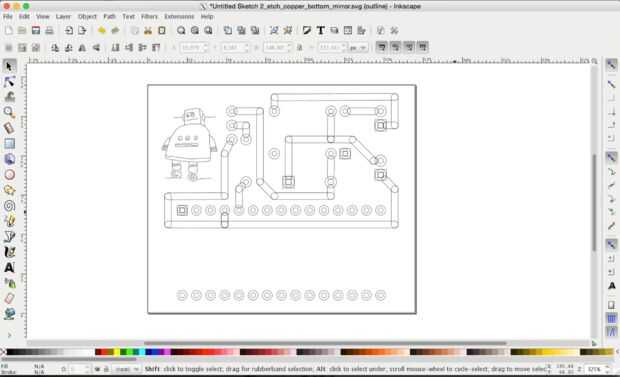

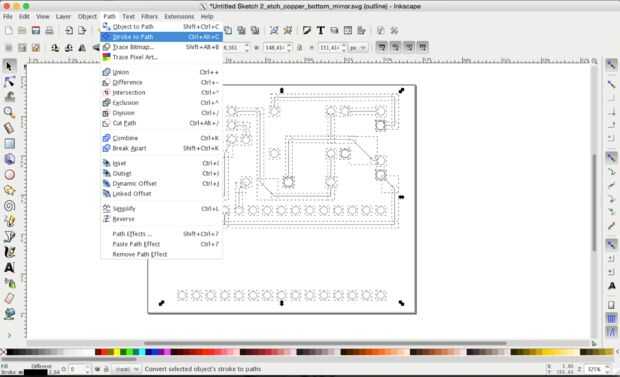

Seleccione todos los rastros y ruta -> trazo de ruta.

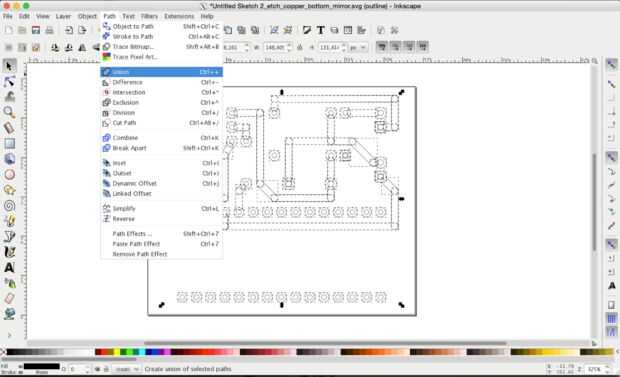

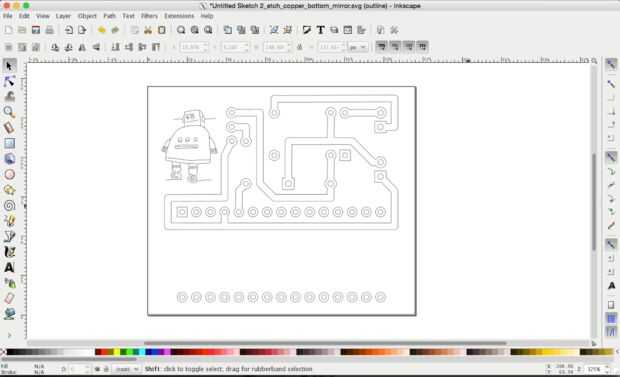

Seleccione todos los rastros y vaya a ruta -> Unión.

Guardar.

El archivo está listo para CAM!

Los otros .svg que exportamos de fritzing no necesita ser procesado en Inkscape.
