Diseño de rodillos, para pintar (3 / 4 paso)

Paso 3: Rodillo avanzadas manijas

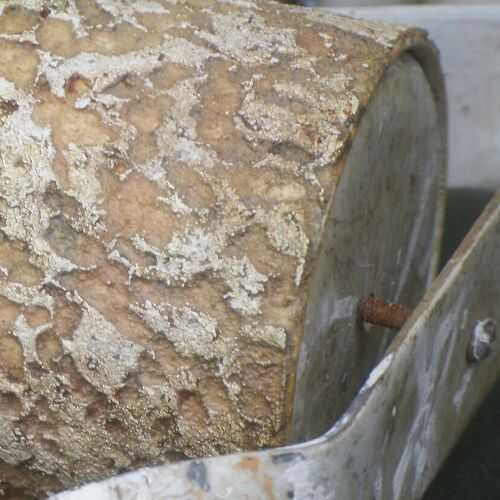

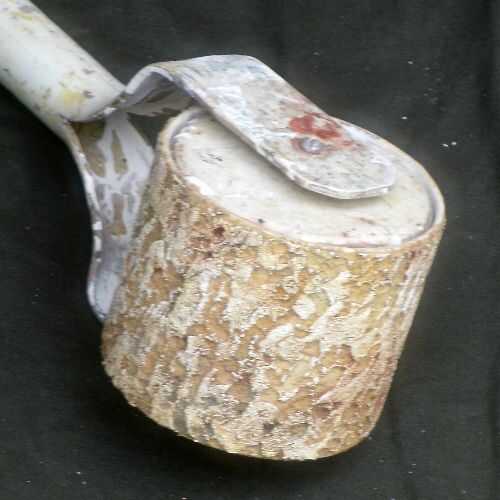

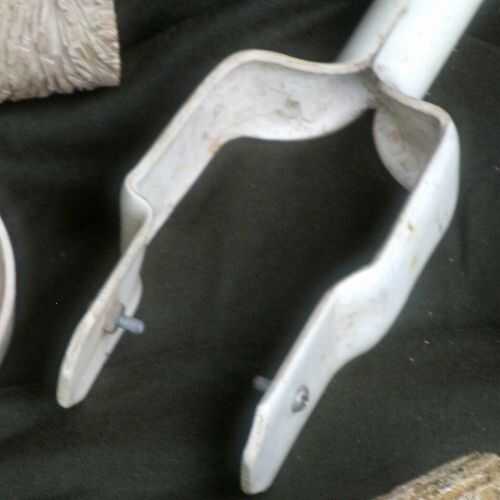

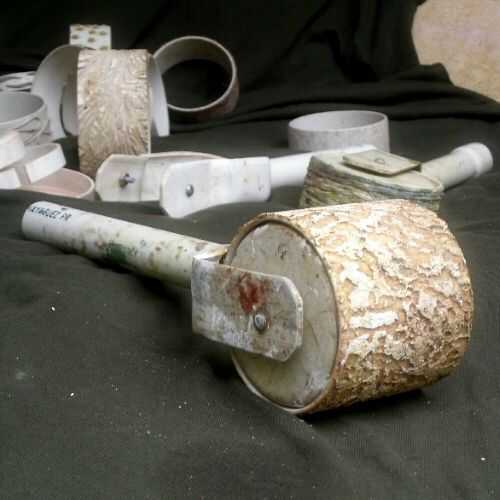

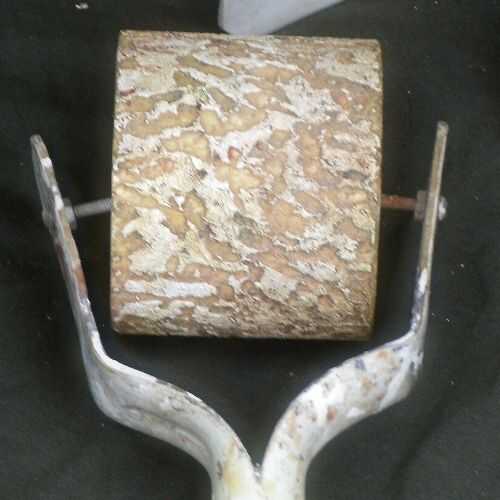

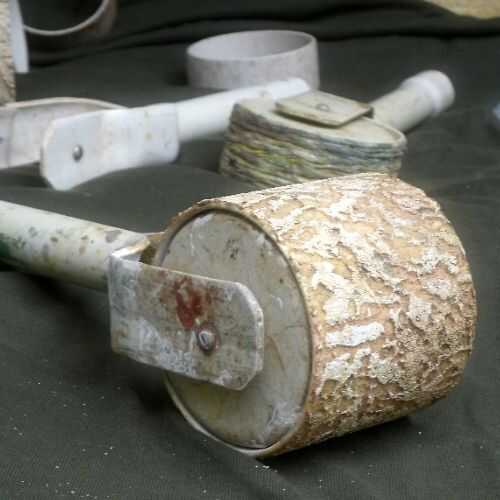

Hacer mangos especiales para cualquier rodillo del tamaño, de 1" diámetro de ruedas, a 4" diámetro tubo las mangas.  Se corta el tubo de PVC y calor formado para hacer dos brazos elásticos que sujetan las mangas de rodillo.  Los brazos del resorte para colocar y quitar los rodillos.  Los tornillos actúan como ejes para los rodillos están Unidos a cada brazo y sobresalen en un agujero del centro a cada lado del rodillo.

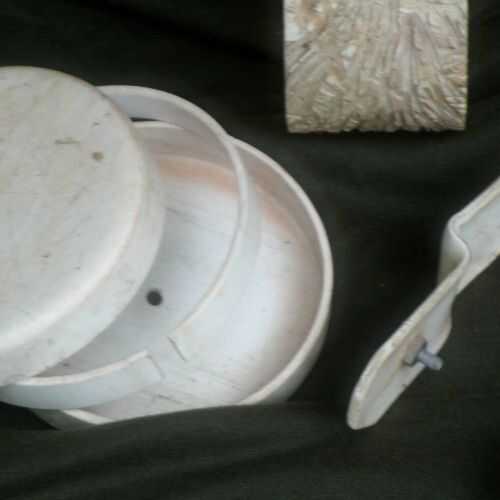

Dentro de la manga, hay dos piezas moldeadas con los agujeros para los pernos del eje y un casquillo distanciador de arillo para mantener la distancia correcta.  Estas unidades se deslice en las secciones de tubería que son las mangas del rodillo.

Hice la parte masculina de los moldes para las piezas de madera contrachapada.  La mujer parte exterior del molde era una sección de la misma pipa de PVC destinada a ser utilizados como las fundas de rodillo.  Puedo haber envuelto esa sección con alambre para evitar expansión ya que estaba en uso con el material caliente y puede absorber calor y ablandar durante el proceso de moldeo.   Hace muchos años, y lanzó hacia fuera de los moldes.

Para consejos sobre trabajo con PVC, ver mi instructable:
