¿Diseño de un amplificador de MP3 usando Autodesk Inventor (2 / 7 paso)

Paso 2: Sketch caso MP3

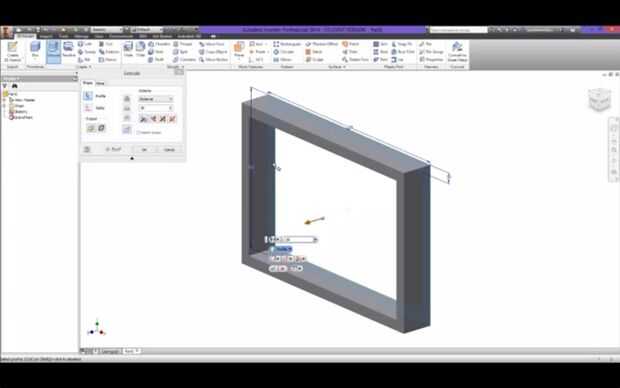

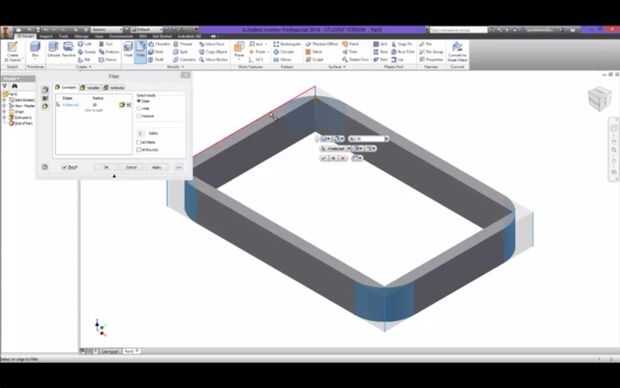

Crear un rectángulo que representa el borde exterior de la caja. Utilice la herramienta offset para crear un rectángulo más pequeño dentro. Saca el rectángulo para hacer un modelo 3D. Suavizar bordes afilados mediante la herramienta de filete.

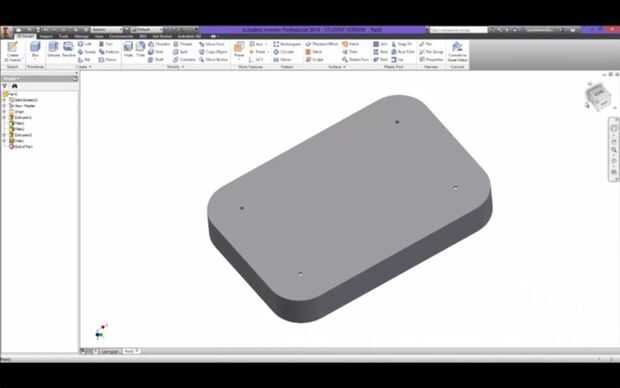

Utilice la herramienta de geometría de proyecto en la parte inferior de la caja para crear un bosquejo. Saca ese sketch lo suficiente como para crear una placa posterior para el caso. Utilice la herramienta de agujero para crear agujeros en la placa trasera.

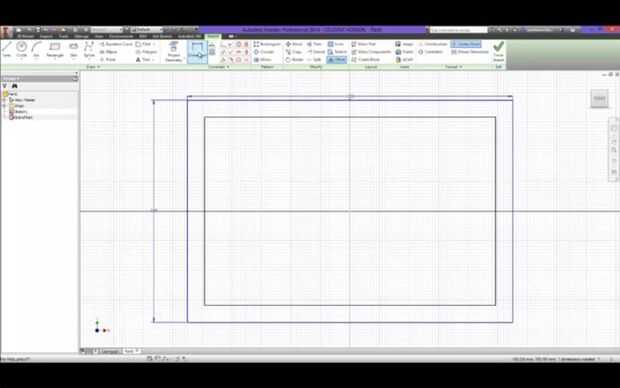

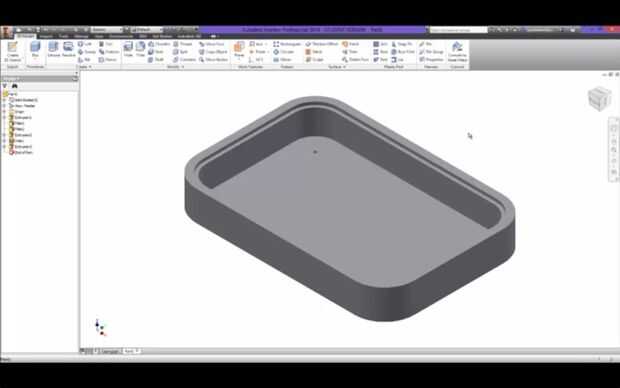

Utilice la herramienta de geometría de proyecto en la parte superior de la caja para crear otro dibujo. Utilice la herramienta offset para crear un dibujo ligeramente más grande que el rectángulo interior. Para crear espacio para la pantalla que se colocará más adelante, sacan esta nueva forma (corta) hacia abajo.

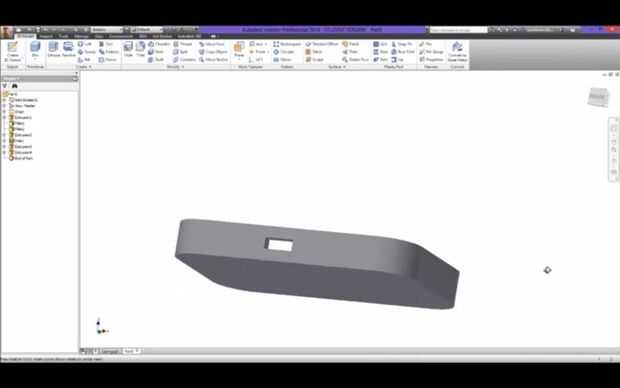

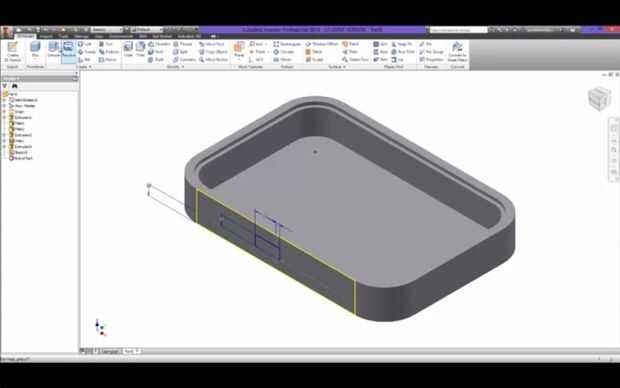

Esbozo de un agujero para el cable de alimentación en el lado de la caja. Extrusión (corte) el agujero. Repita este proceso para crear un agujero para el cable auxiliar.

Para ver un tutorial de vídeo paso a paso en esta etapa,:
