¿Diseño de un amplificador de MP3 usando Autodesk Inventor (3 / 7 paso)

Paso 3: Bosquejo componente titular

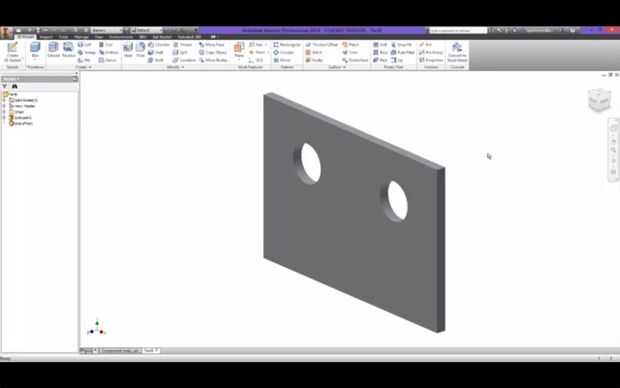

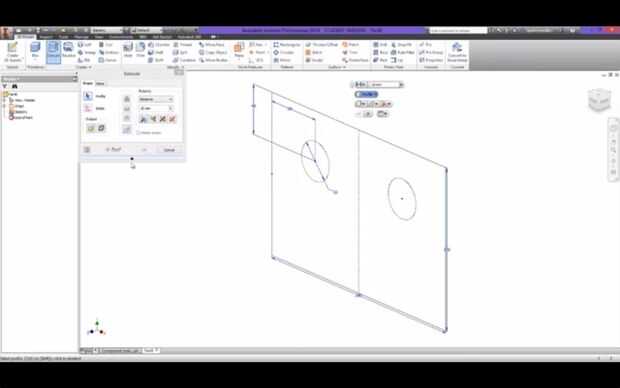

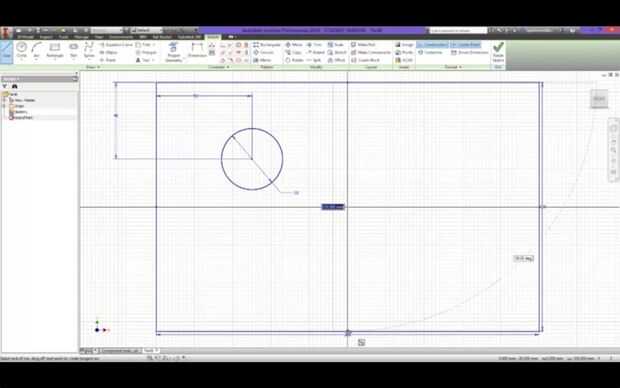

Antes de que se bosqueje el soporte del componente, abra una nueva pieza. Dibujar un rectángulo para el borde del soporte del componente y dibujar un círculo en un lado de un abertura del altavoz. Utilice la herramienta de espejo para crear un segundo agujero altavoces idénticos. Entonces, saca el modelo 2D para que sea 3D.

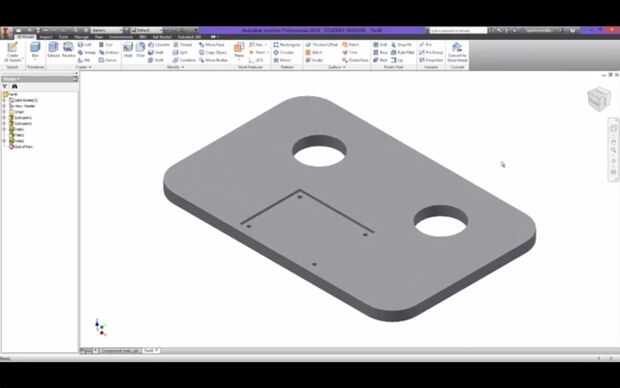

Crear un espacio para la unidad de PCB creando un rectángulo y extrusión. Utilice la herramienta de agujero para crear agujeros para la fijación de la unidad de PCB. Por último, utilice la herramienta filete para redondear bordes afilados.

Para ver un tutorial de vídeo paso a paso en esta etapa,:
