Diseño de un coche de modelo Custom (2 / 6 paso)

Paso 2: Crear los bosquejos de Perfil de coche

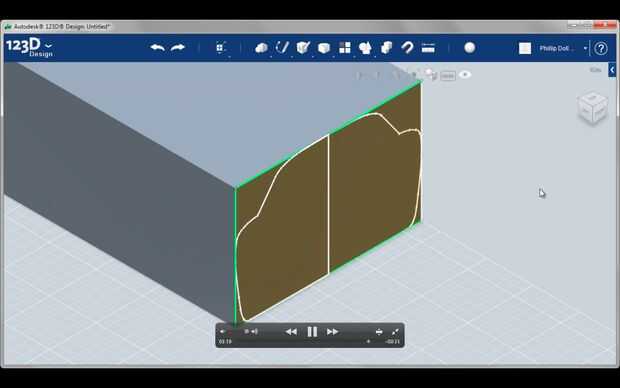

Primero, uso primitivas > caja para crear una altura 65mm x 200mm de longitud x cubo de 100mm de ancho. Pensar en este cuadro como es posible que un simple bloque de madera si se talla este modelo de coche. Utilizar Sketch > proyecto para seleccionar la cara del extremo y luego usar sketch > polilínea y sketch > spline para crear una media del perfil. Puede modificar fácilmente el bosquejo ajustando la ubicación de cualquiera de los puntos.

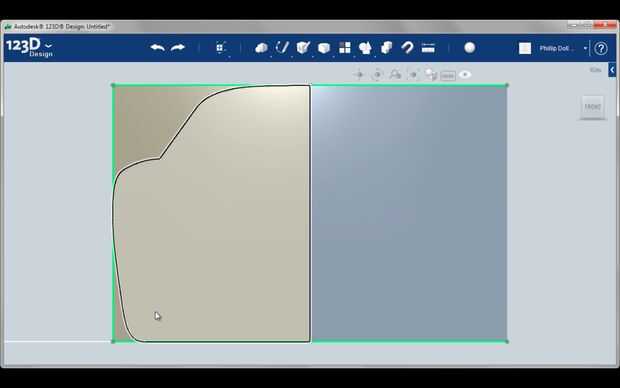

Después han dibujado una línea vertical entre los puntos medios para cerrar el perfil, seleccione el boceto y seleccione Mirror. Espejo el dibujo sobre la línea de centro vertical para crear el perfil final de tu coche.

Usando el mismo flujo de trabajo, crear el perfil de boceto para el lado del coche, la única diferencia es la silueta entera del bosquejo en lugar de espejo a la mitad. Un paso a paso video tutorial en esta etapa, ver abajo.
