Diseño de un cohete del modelo Custom (4 / 5 paso)

Paso 4: Diseñar los soportes

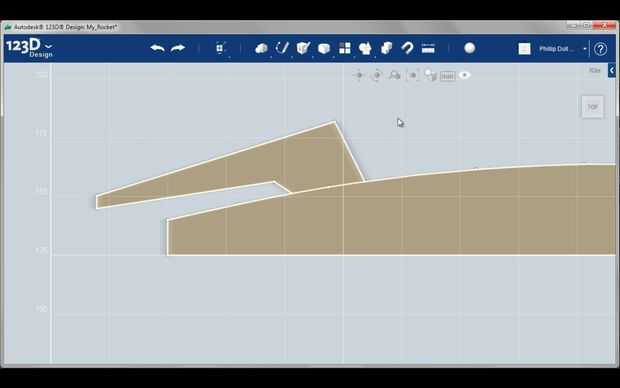

Inicio mostrando los bocetos, a la vista superior, y escondiendo el sólido, por lo que todo lo que ves es el primer boceto que hiciste. Usando el bosquejo > Polyline tool, esbozar el perfil de la ayuda. Utilice modificar > filete para redondear las esquinas.

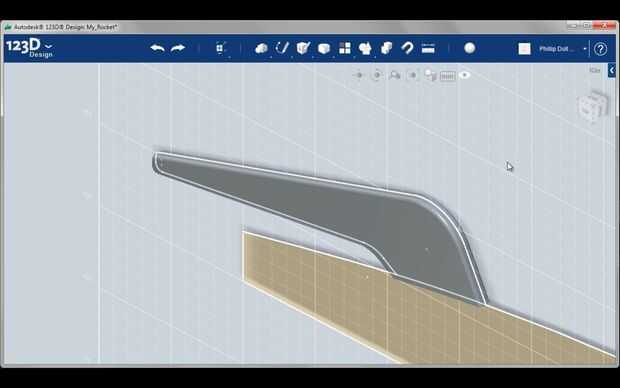

Para apoyar algunos grueso, seleccione Extrude y para sacar el apoyo de la misma distancia en ambas direcciones. Utilice modificar > filete para redondear todos los bordes afilados.

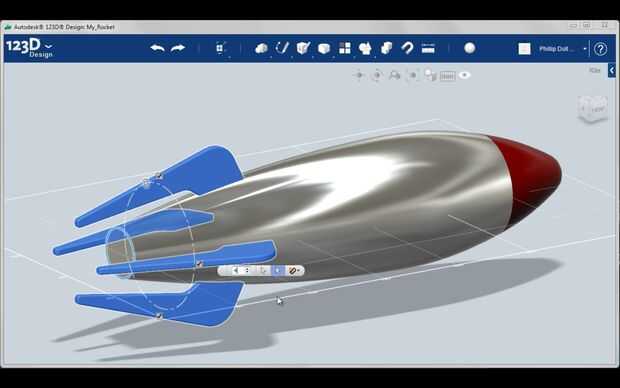

Ocultar los bocetos y encienda los sólidos para ver el cuerpo de cohete con la ayuda de 1. Con la herramienta patrón Circular, seleccione el apoyo que usted diseñó y utilizar el círculo en la base de su cuerpo de cohete como eje. Aumentar el número el número de soportes deseadas para crear duplicados de la ayuda.

Añadir material seleccionando todos los soportes, elegir un material y asignarlo. Un paso a paso video tutorial en esta etapa, ver abajo.
