Diseño de un cono de nariz del cohete (con Software) (4 / 7 paso)

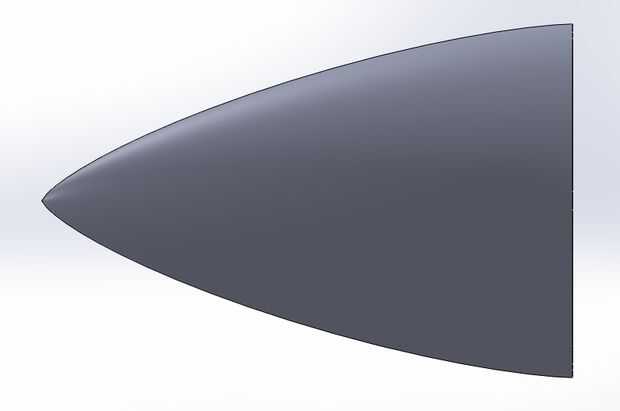

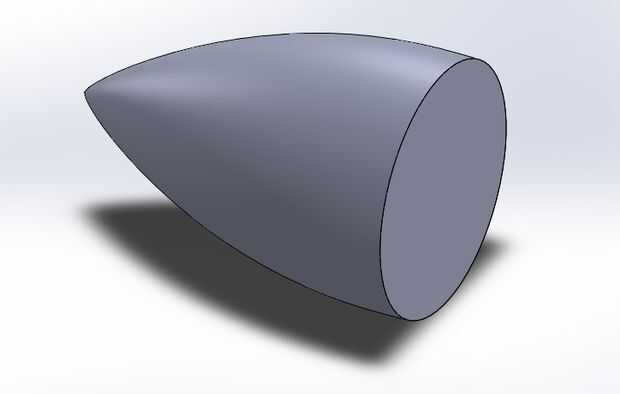

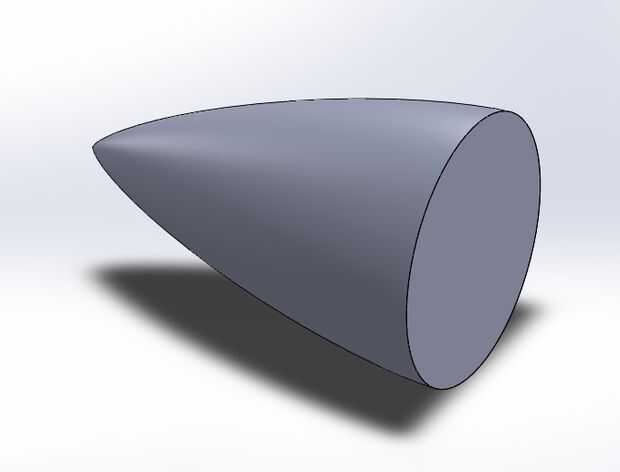

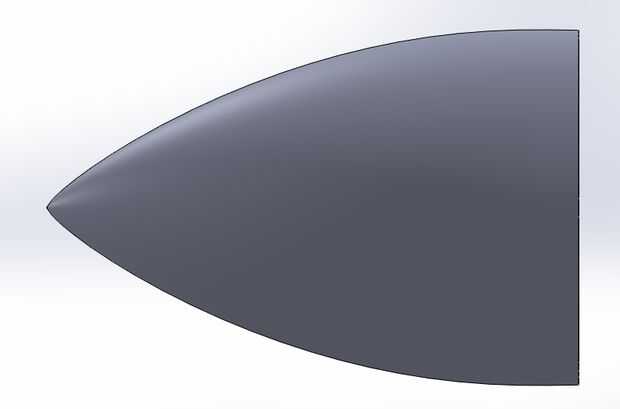

Paso 4: Von Karman y LV-Haak

Estos son los conos de nariz más eficiente para los cohetes. Son los más difíciles de construir pero con algunos cnc torno o un 3d impresora usted puede fácilmente hacer con la ayuda de este código.

MATLAB:

Borrar todo
cerrar todos

CLC

%*********************data*************************%

nose_long = 12;

rocket_wide = 2; % del diámetro

x_resolution =. 1;

k = 0;

C = 0.333333;

% *** Von Karman y L-V Haack *** %

%C = 0.333333% para los conos de nariz de L-V Haack

%C = 0% para los conos de nariz de Von Karman

para X = 0:x_resolution:nose_long

k = k + 1;

x = X / nose_long;

h=ACOS(1-2*x);

r(k) = sqrt((h-(1/2)*sin(2*h)+(C*((sin(h))^3)*h))/pi);

r(k)=r(k)*(rocket_wide*2);

final

%***********************************%

Plot(r)
