Diseño de un cono de nariz del cohete (con Software) (5 / 7 paso)

Paso 5: de matlab a Solidworks

Matlab to .txt file:

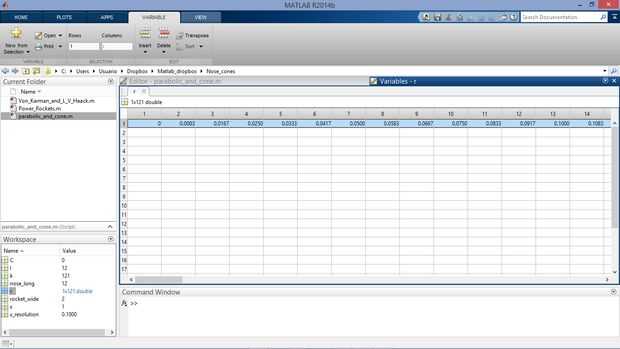

  1. Primero necesitas hacer doble clic en la variable r y se abrirá una pantalla "de excel como" en matlab. Copiar toda la fila.
  2. Pegar la fila en una columna en excel (usar columna de B)
  3. usted necesita crear una serie de números en la fila A, comienzan en 0 y añadir.1 hasta que terminas en su cohete larga, esta una columna es los valores de x en solidworks.
  4. En la columna C solo añadir de 0, esto es su Z en solidworks
  5. Cambiar el formato a un número con 4 decimales. Esto es importante!
  6. Abra un nuevo archivo de texto y pegar las 3 columnas. Guarde el archivo

.txt para Solidworks

  1. abrir un archivo nuevo

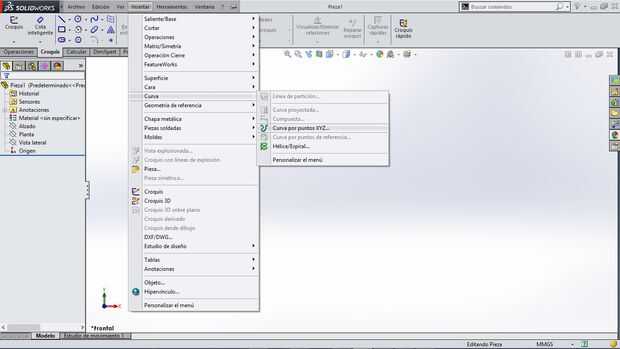

  2. Seleccione Insertar > curva > curva por x, y, z puntos

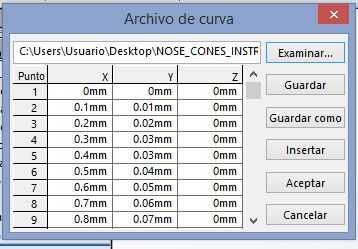

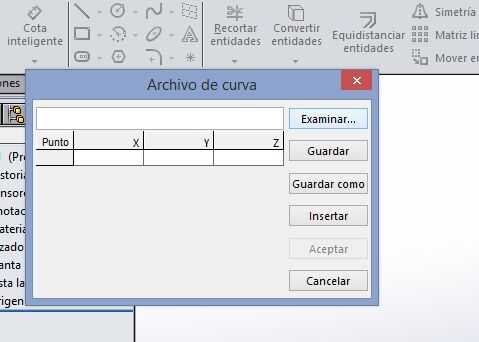

  3. a continuación, abra el archivo de txt y usted debería ver una tabla con sus datos
  4. Haga clic en aceptar o insertar y ahora tiene sus puntos en solidworks
