Paso 1: introducción

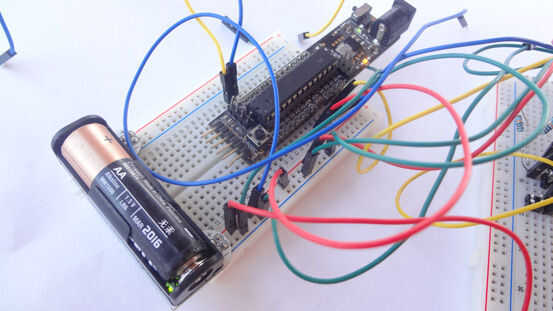

El convertidor Step-up de bolsillo es un convertidor DC a DC que genera una tensión de alimentación de 5 V o 3.3 V de una batería alcalina de unicelulares. Corrientes de salida se pueden ir tan altas como 75 mA (manteniendo la salida de 3,3 V) mientras que utilizando la batería 1xAA y descarga hasta 0,9 V.
El convertidor Step-up de bolsillo utiliza Texas Instruments TPS61070. Tiene un voltaje de arranque típico especificado como 1.1 V (con una tensión de arranque caso peor de 1.2 V) [puesto que el voltaje de la batería de carga abierta de una celda alcalina casi vacía es alrededor de 1.1 V]. Sin embargo, una vez iniciado, puede operar < 0.9 voltaje de la salida de V. es programada por un divisor de retroalimentación externa resistente. En el caso de convertidor Step-up de bolsillo, dos redes diferentes de resistores externos se emplean para elegir entre 5 V y 3,3 V.
En corrientes de carga baja la TPS61070 entra en el modo de ahorro de energía para mantener una alta eficiencia en un rango corriente amplia de la carga. También, para prevenir el mal funcionamiento del convertidor, una función de bloqueo de baja tensión se apaga el dispositivo si la tensión de alimentación es inferior a 0,8 V (que no es posible para una sola celda de AA).
El TPS61070 funciona bien en la mayoría de las aplicaciones solo celular boost. Aunque en algunos casos el descarga voltaje terminal de la batería podría ser menor que la tensión de puesta en marcha del aparato, el voltaje de la batería recupera fácilmente por encima de 1.1 V una vez que se desconecta la carga. Por lo tanto, el TPS61070 no tiene dificultad para poner en marcha otra vez incluso cuando la capacidad de energía de la batería es mínima en estas tensiones terminales.
Independientemente de la química de la batería - alcalino, níquel cadmio (NiCd) o níquel metal hidruro (NiMH), la descarga de una batería en una aplicación real exhibe alta potencia constante, en lugar de una descarga corriente constante. Esto acorta la vida útil de la batería en tensiones más bajas cuando llegando a su fin de descarga, reduciendo aún más el voltaje de la batería (durante la descarga de potencia constante, los aumentos actuales de descarga como el voltaje terminal disminuye al suministrar la misma potencia a la carga). Sin embargo, una vez que se desconecta la carga o el dispositivo se apaga, el voltaje de la batería se recupera a una tensión más alta (típicamente por encima de 1.1 V).
