Paso 5: cálculos

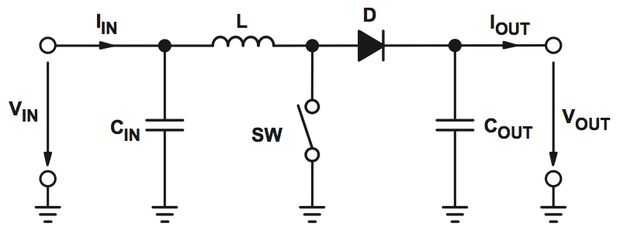

La siguiente es una configuración básica de un convertidor donde el conmutador está integrado en la IC utilizada (aquí TPS61070).
En TPS61070, el diodo se sustituye por un PMOS RDS bajo interruptor integrado en el convertidor. Así, cálculos de diodo pueden ser descuidados.
Los parámetros siguientes se requieren para calcular la etapa de potencia:
i.) mínimo voltaje de entrada, Vin(min) - 0.9 V
II.) voltaje de salida deseado, Vout = 5 V
III.) máxima corriente de salida, Iout(max) = 100 mA, (deseada)

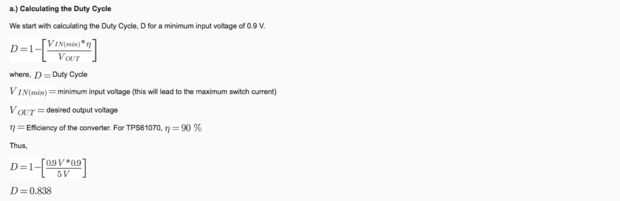

a.) calcular el ciclo de trabajo
Comenzamos con el ciclo de trabajo, D para un voltaje de entrada mínimo de 0.9 V de cálculo.
D = 1 - [{Vin(min) * η} / {Vout}]
donde D = Duty Cycle
Vin(min) = voltaje de entrada mínimo (esto nos llevará a la corriente máxima del interruptor)
Vout = tensión de salida deseada
Η = eficiencia del convertidor. Para TPS61070, η = 90%.
Por lo tanto,
D = 1 - [{0.9 V * 0.9} / {5 V}
D = 0.838

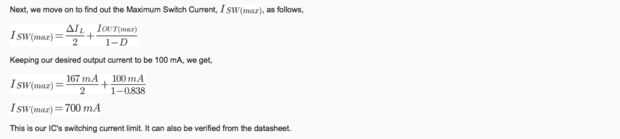

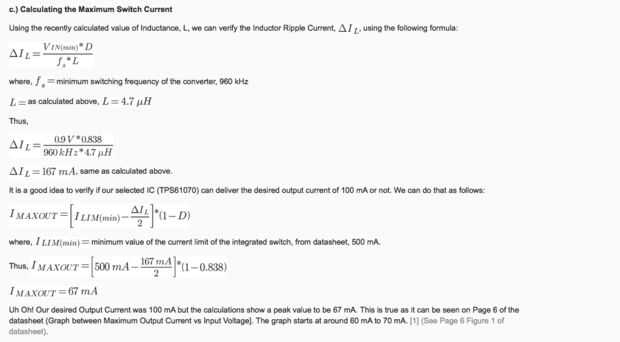

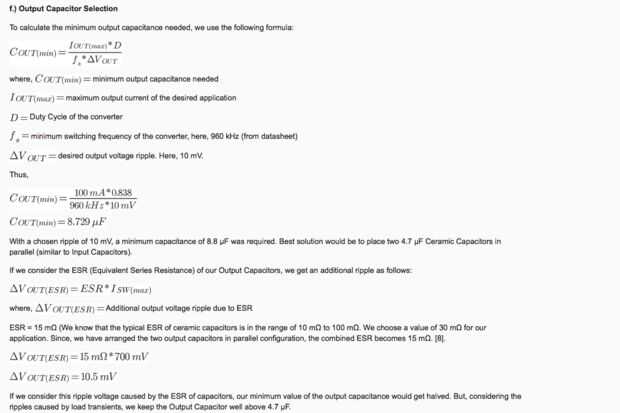

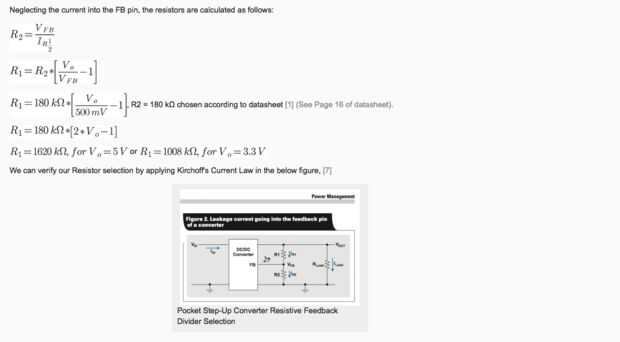

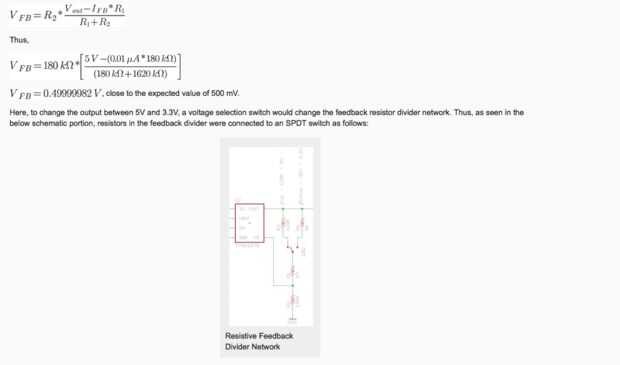

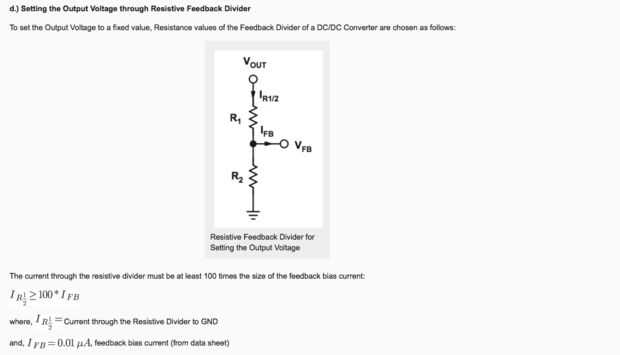

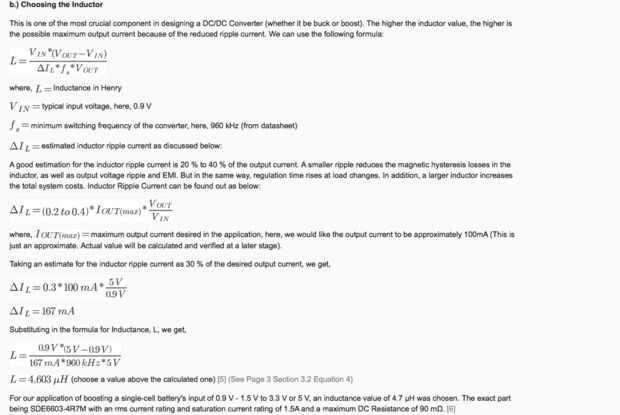

Todas las fórmulas con explicaciones detalladas están disponibles en los cuadros arriba como el editor no permite el uso de ecuaciones matemáticas.
