Paso 2: Trazado del modelo
En un programa de modelado 3D (yo usé Solidworks) importan el archivo DXF.
En mi cabeza fingió que el dibujo estaba acostado en una mesa. Copié el diseño y levantó 5mm, el espesor de mi equipo.
La parte superior del engranaje debe ser más pequeño que la parte inferior del engranaje. ¿Pero cuánto más pequeño? Yo sabía que quería un ángulo de 45 grados, así que hice las matemáticas. Sé que en 45 grados ángulo Si subiere (engranajes pitch radius) el tono será cero. Escala lineal. Tan (engranaje pitch radius - engranaje grueso) / (engranajes pitch radius) me va a dar la cantidad escalar.

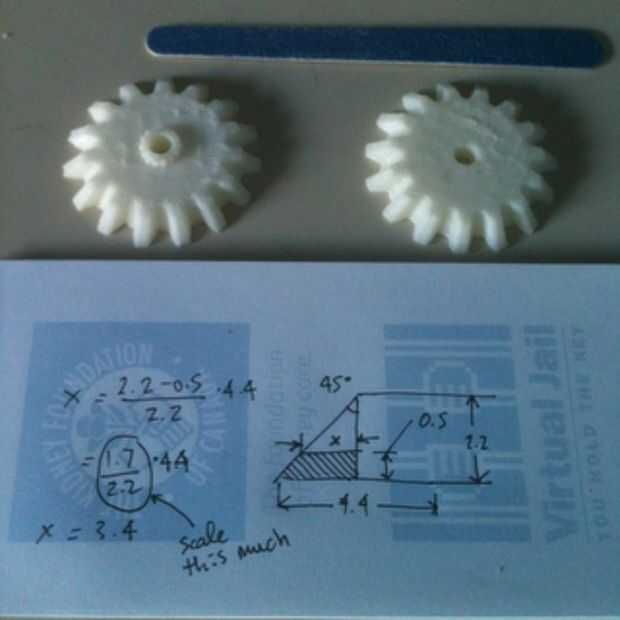

Como se puede ver en el dibujo, mi factor de escala era 0.77272...
Una vez que el engranaje grande en la parte inferior y el pequeño engranaje en la parte superior, usé un "loft" para construir el borde exterior de mi equipo.
Finalmente exportado a un archivo STL y 3D impreso mi equipo en unos 10 minutos.
