Diseño de un escudo simple arduino (2 / 3 paso)

Paso 2: Conector en placa de prototipo

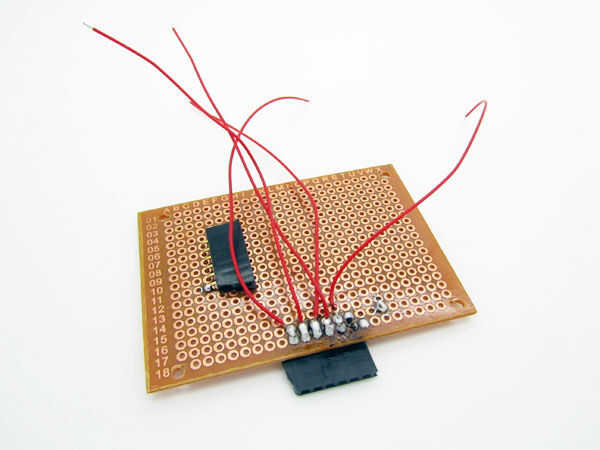

Soldar el otro conector para el módulo bluetooth en cualquier lugar que desee, sólo asegúrese de lo conveniente.

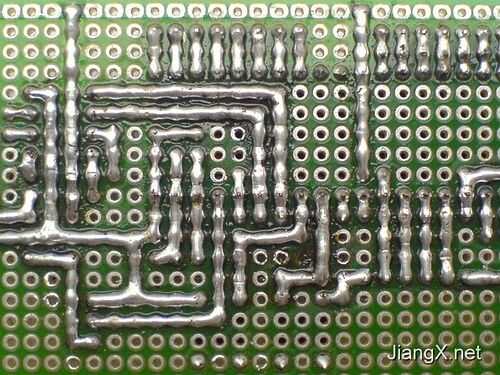

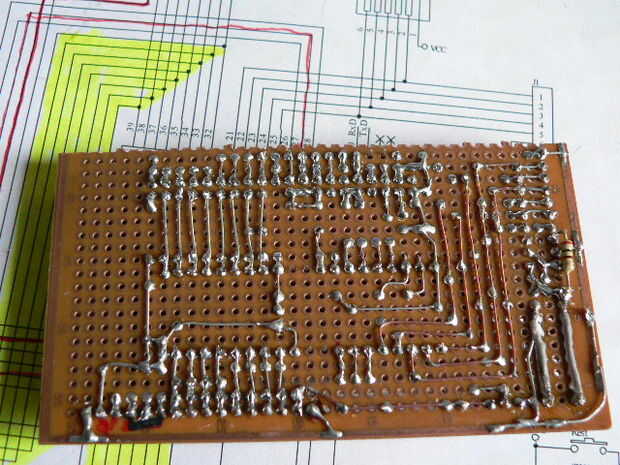

También tienes que pensar en cómo diseñar el cableado pasar por bueno, ver las fotos de referencia. También se puede utilizar el metal cables Conecte los dos extremos y hacer la línea de soldadura. Aquí estoy usando el cableado "vuelo", para este caso simple.
