Diseño de un juguete de espirógrafo-como corte laser (2 / 4 paso)

Paso 2: Diseñar su juguete

Comenzar a diseñar tu juguete en Inkscape.  Esto facilita su módulo del engranaje.

En Inkscape, para engranajes:

Extensiones > Render > engranajes

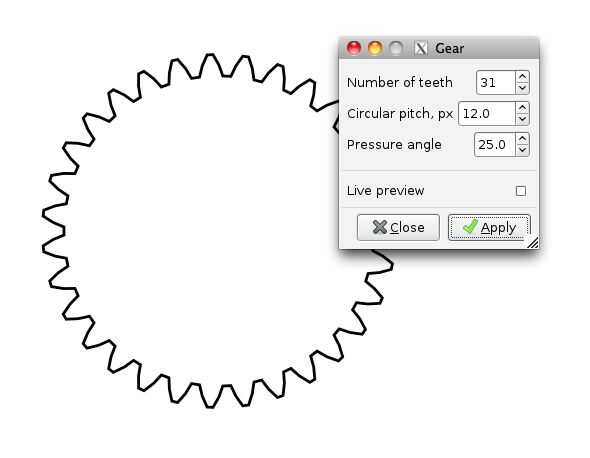

Encontré que una echada circular de 12px y un ángulo de presión de 25 funciona bien.

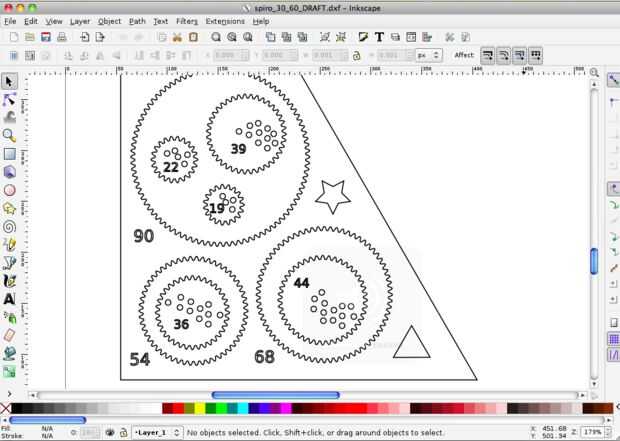

Para el diseño final, representa los engranajes en Inkscape y luego exportado como un .svg a Illustrator, que me siento más cómodo usando.  En última instancia, probablemente necesitará exportar su diseño como DXF para importar en el software de corte de láser.
