Diseño de un modelo Revistero de AR-15 para imprimir 3d funcional (6 / 12 paso)

Paso 6: Capturas de la revista

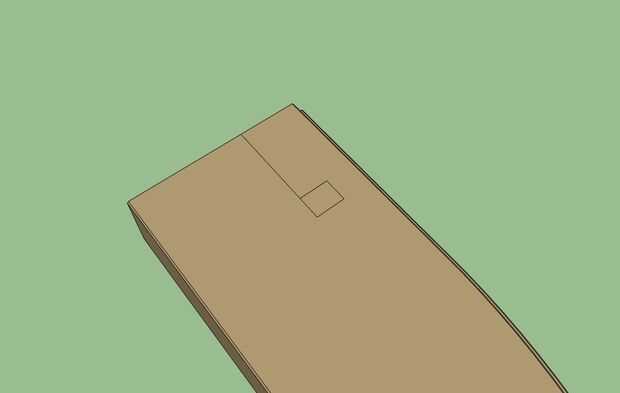

Una revista se detiene en el pozo por una pieza unida al receptor de la pistola que se mantienen en su lugar hasta la liberación. Necesitamos un retén en la revista para poder coger. Esto puede hacer un agujero por el lado del cuerpo, o si estás paredes son lo suficientemente gruesa, sólo una parte de la manera a través. También verá en la revista comercial hay un poco de una parada en la parte inferior para que no alimentar la revista demasiado lejos.

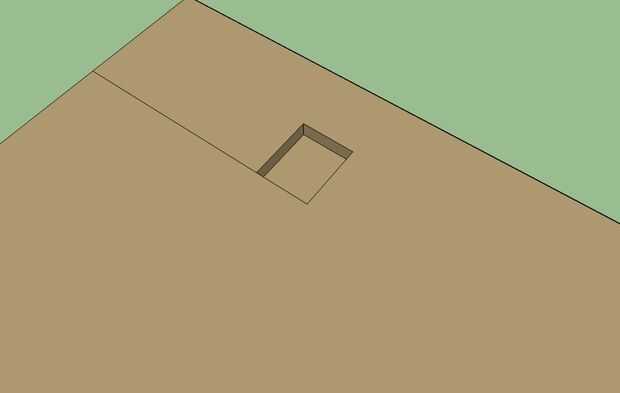

Es más fácil de medir desde una esquina para que te Coloque correctamente y recuerda a un eje.

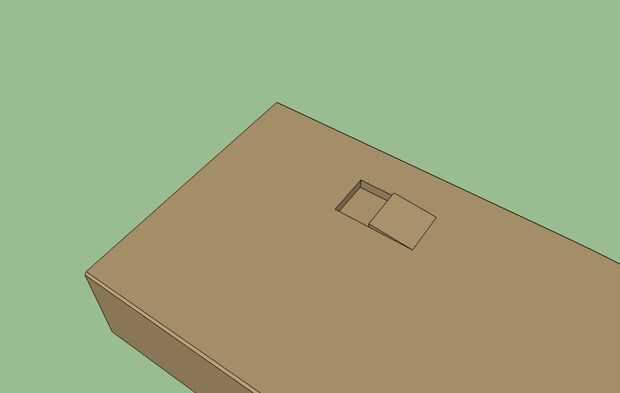

Ahora que has dibujado allí, utilice la herramienta "Push/Pull" para "empujar" en el cuerpo de la revista a la profundidad que quería. Esto pasa casi todo el camino.

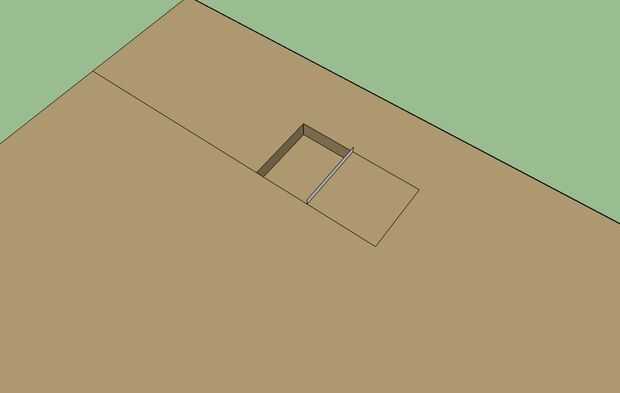

Dibuja un pequeño rectángulo vertical en el botton del retén, así que podemos hacer una parada allí. también dibuje un rectángulo hacia la parte inferior para el tamaño de la parada. Recuerda click derecho sobre el rectángulo en la parte inferior para quitarlo, que no han escondido caras como esta para imprimir. Usted puede también borrar la línea del rectángulo vertical en este punto, ya que no es necesario, sólo mantiene la mirada limpia de la modelo.

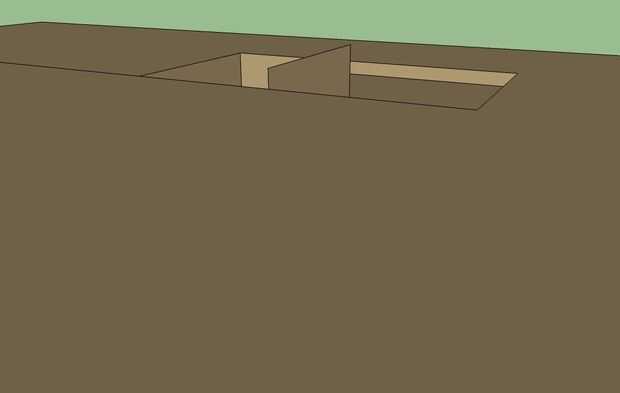

Después de eso, dibujar líneas diagonales desde la parte superior del triángulo vertical hasta las esquinas de la parte inferior del rectángulo inferior. Y seguir adelante y borrar la línea de referencia.
