Diseño de un recinto para la Junta un MediaTek LinkIt (1 / 2 paso)

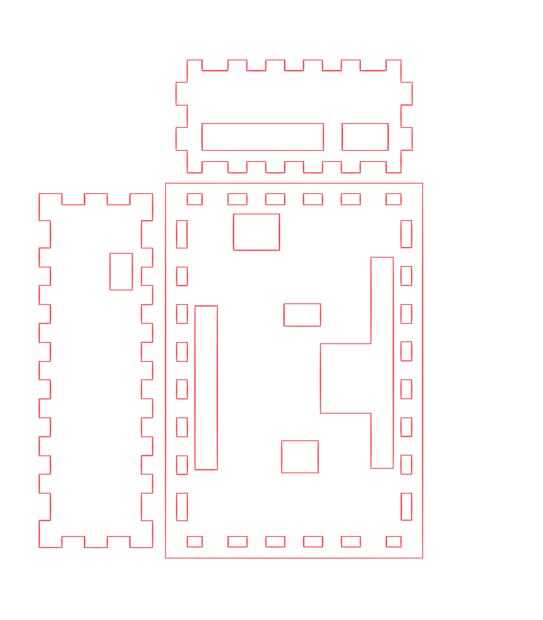

Paso 1: Diseño en Illustrator (y errores de fabricación)

Quería poder ajuste de fricción juntos y ser robusto y agradable. He utilizado Makercase para generar las paredes laterales, pero quería la parte superior e inferior con agujeros para uniones de dedo poder ajustar, así que hice las ediciones en Illustrator.

Probablemente más fácil de seguir junto con las imágenes de arriba, pero un breve resumen:

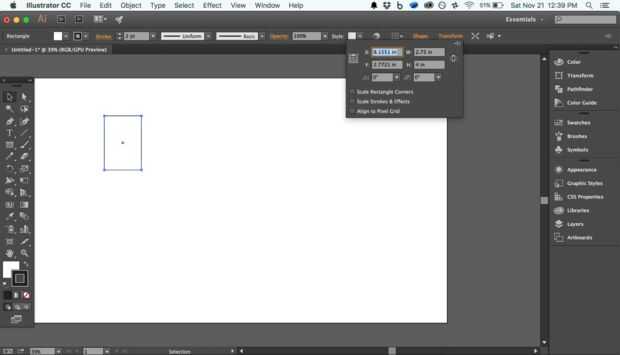

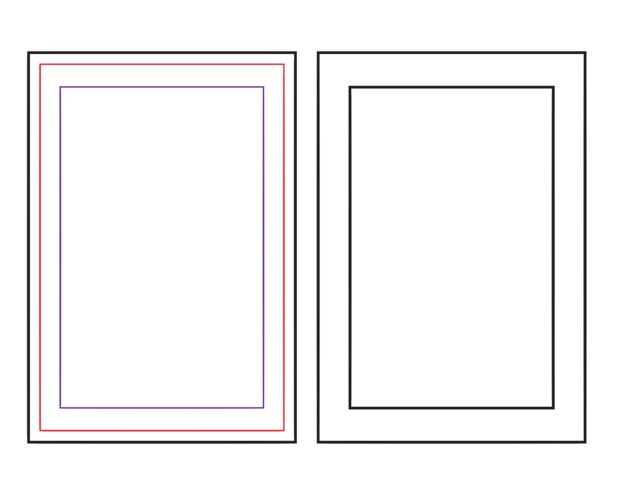

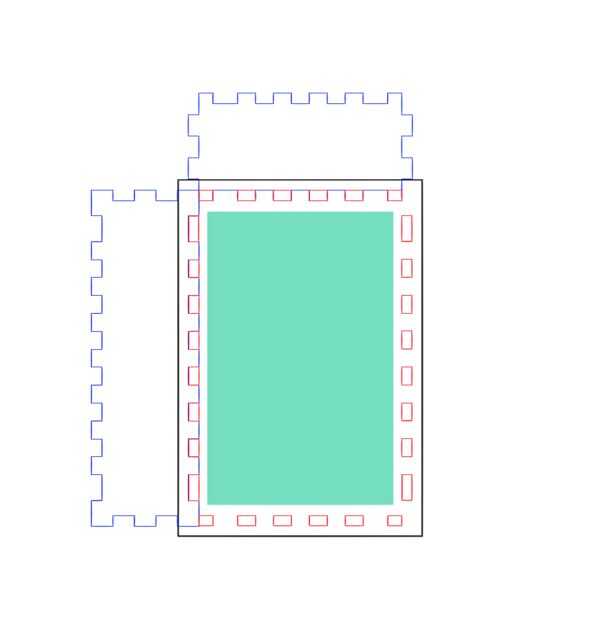

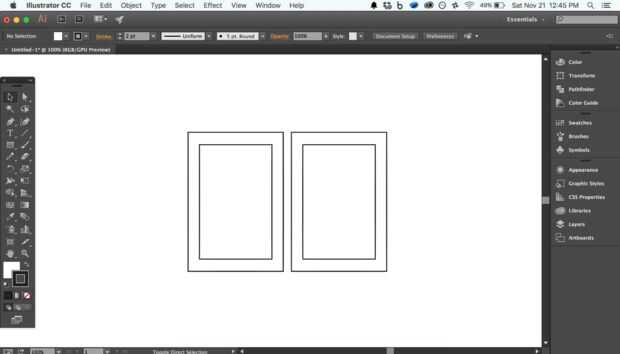

1. Primero hice una caja del tamaño del PCB en Illustrator por lo que pude ver cómo encajaría en el caso. Entonces hice un cuadro que sería capaz de montar la Junta y deje espacio extra para las paredes para poder montar, 2,75 "x 4".

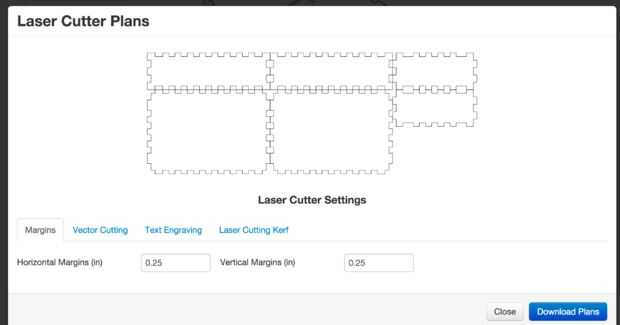

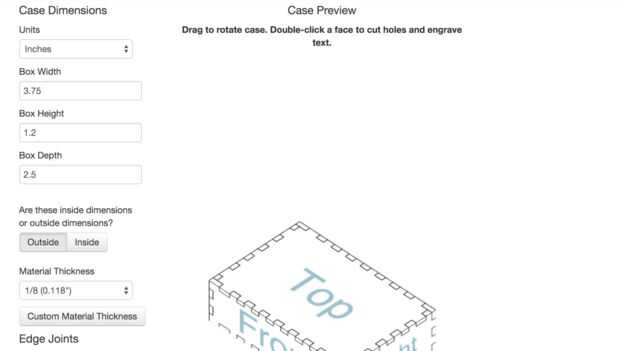

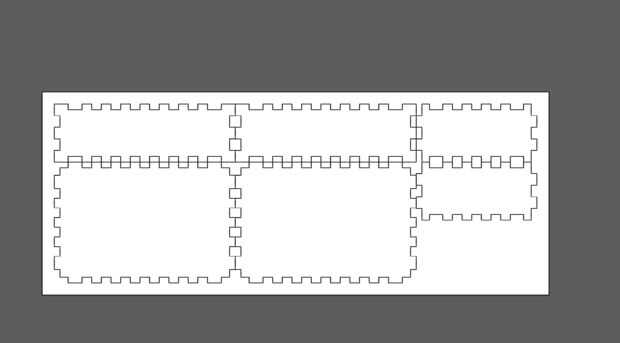

2. Entonces, hice un cuadro de makercase que era ligeramente más pequeño que 2.75x4 en 2.5x3.75. Descarga de caso

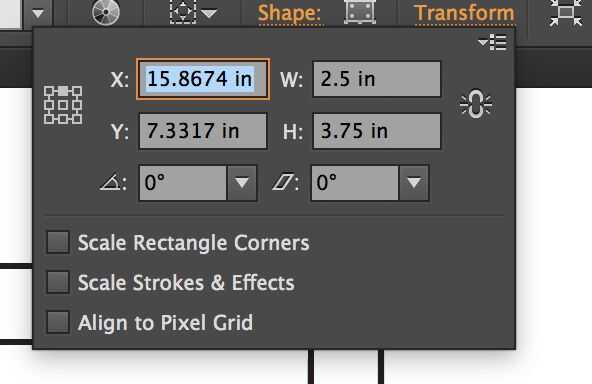

3. Hacer otro rectángulo 2.5x3.75 y colóquelo en el centro de una de las piezas.

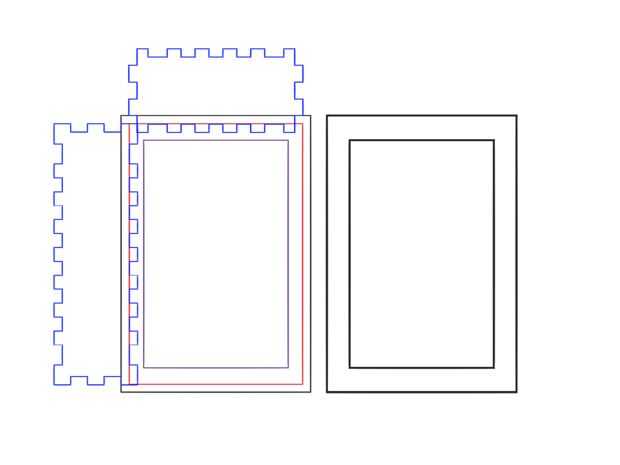

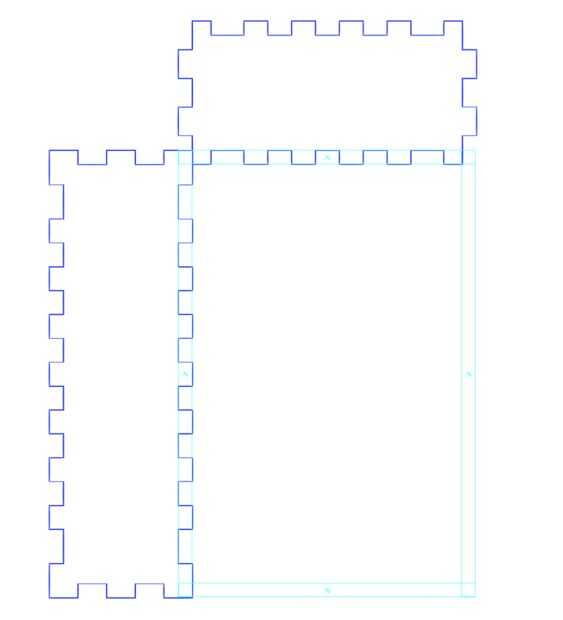

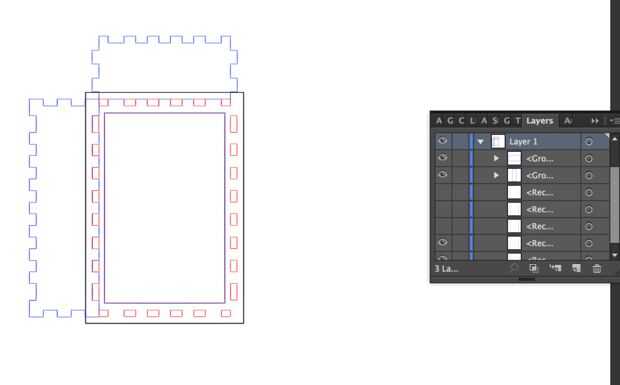

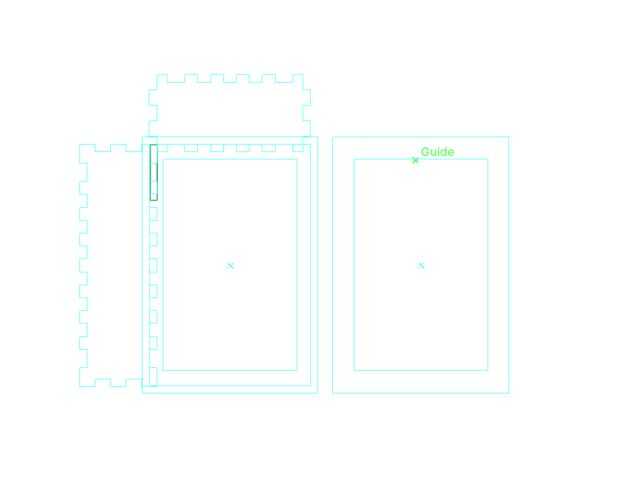

4. Copiar dos de las paredes de Makercase en Illustrator y ellos línea a lo largo del rectángulo 2.5x3.5 como si usted desarrollaba el cuadro. Seleccionar todo y comando/ctrl + 5 guías.

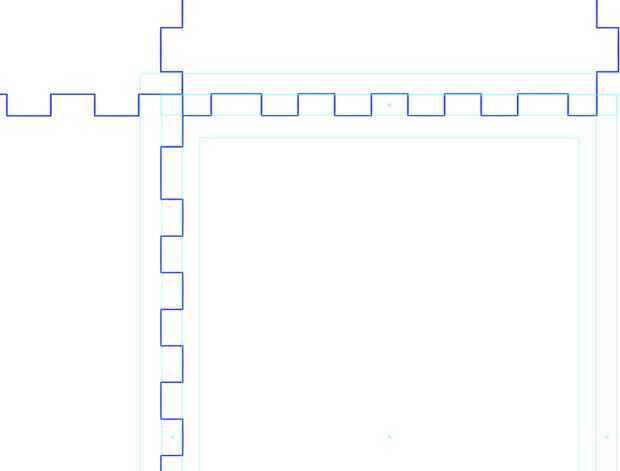

5. dibujar un rectángulo de guía en el espacio de a que las paredes se ajusta.

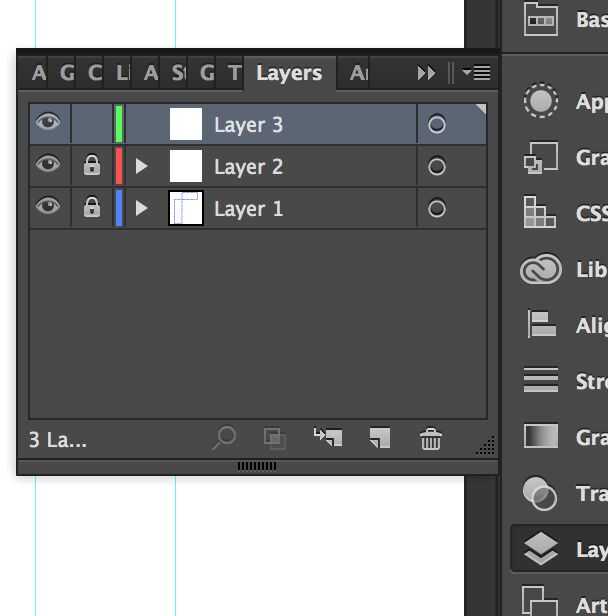

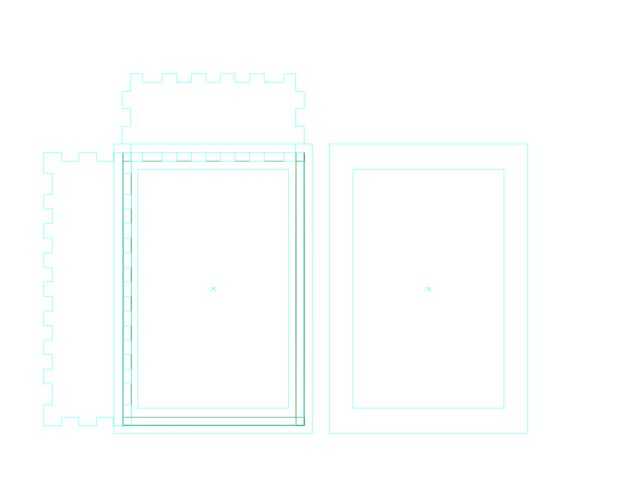

6. Ocultar capas que distraen, sólo necesitas los rectángulos de la guía y las paredes.

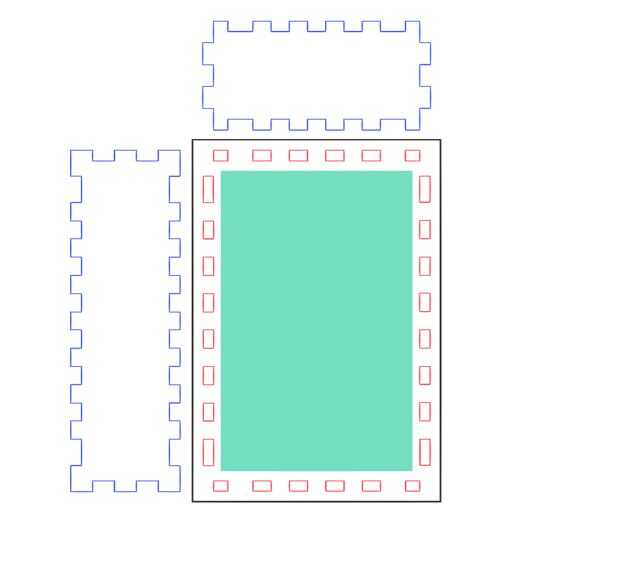

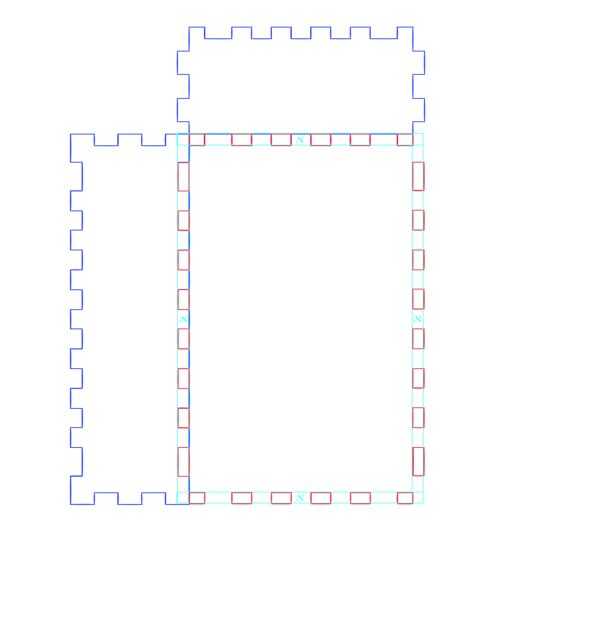

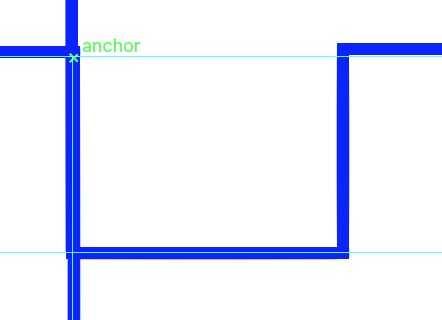

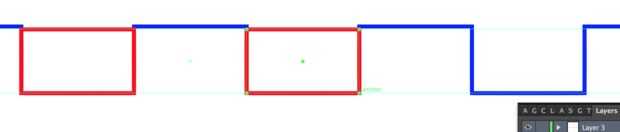

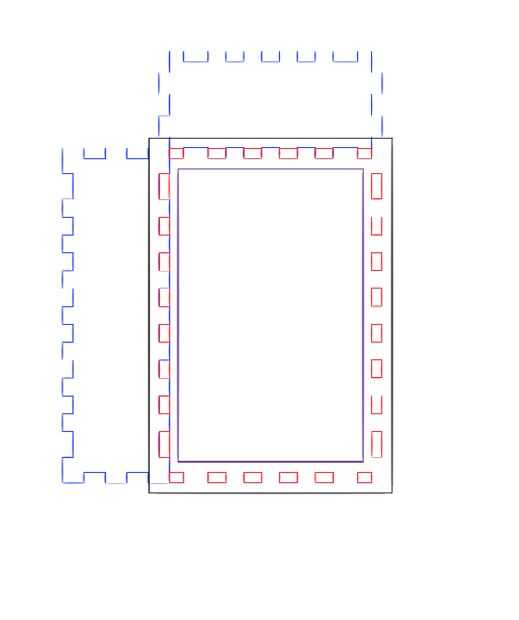

7. En una nueva capa, utilice los puntos de anclaje de las guías para dibujar los agujeros.
8. Dibujaba dos lados, luego selecciona esa capa, comando/ctrl + g para hacer un grupo, duplicar el grupo, gira 180 grados y alineadas a las guías.

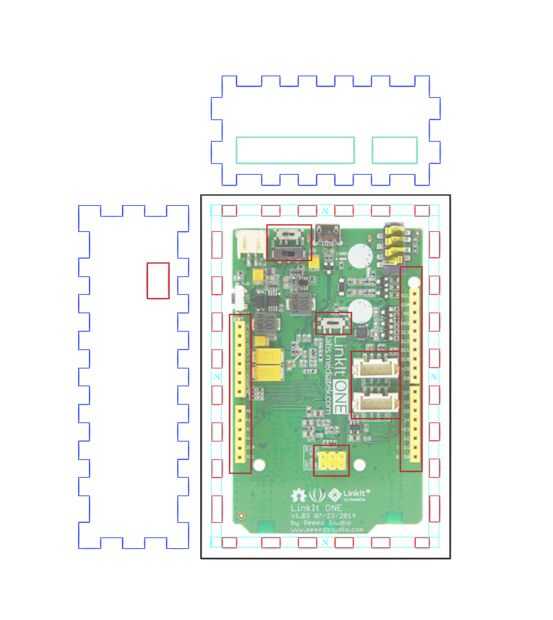

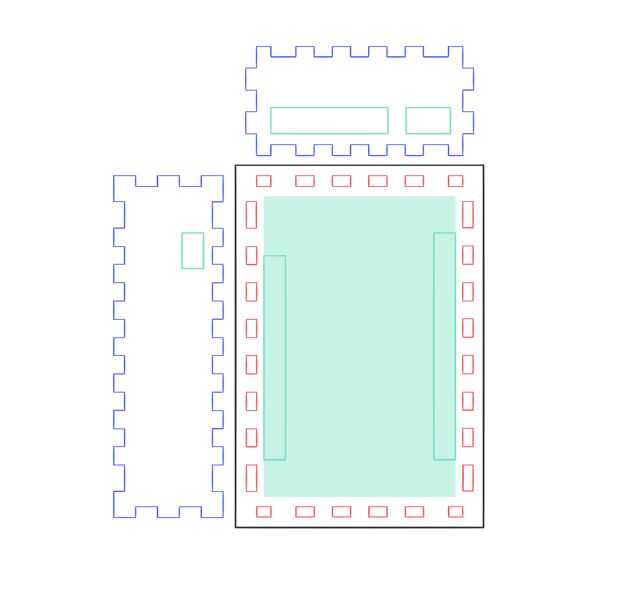

9. A continuación, empecé dibujo donde poner los agujeros para los puertos diferentes. Lo trajo en una imagen del enlace y escalado al tamaño que podría dibujar más o menos donde poner los agujeros.

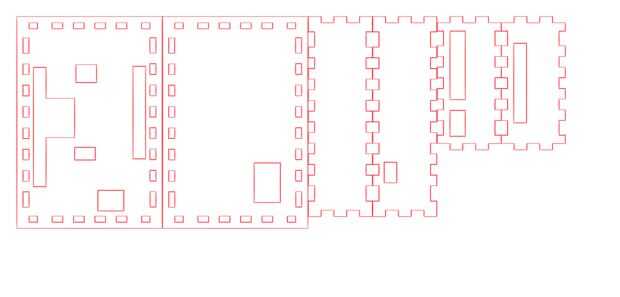

10. Poner en los otros lados, duplicar el tablero inferior.

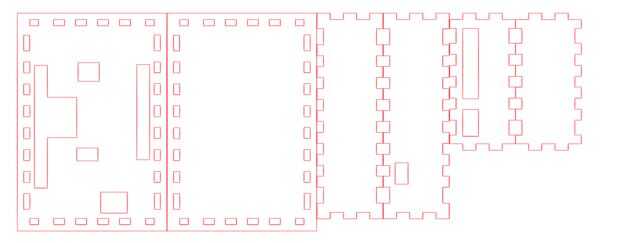

11. Eliminar capas guía extra.
12. Color/hacer anchura de movimiento según su láser de corte, para mí necesito pt 0,072 líneas y colores del RGB.
