Diseño de un recipiente cerámico para impresión 3D (5 / 6 paso)

Paso 5: Crear el modelo 3D

Dependiendo del diseño que desea crear, este paso podría leer "crea tu diseño en 3D".  Si está utilizando diferentes software, o (probablemente) creando un diseño muy diferente, tendrás que averiguar las herramientas de modelado para crear su diseño. Recuerde dibujar sólidos (no superficie) y filete o chaflán cualquier borde filoso que es probable que se agriete. Al final, usted querrá consolidar las piezas de su diseño a un sólido y convertir el archivo a una CTL para la impresión.

Para aquellos de ustedes que quieren entrar en la materia de software de meollo, aquí es un contorno áspero de cómo fue mi modelo:

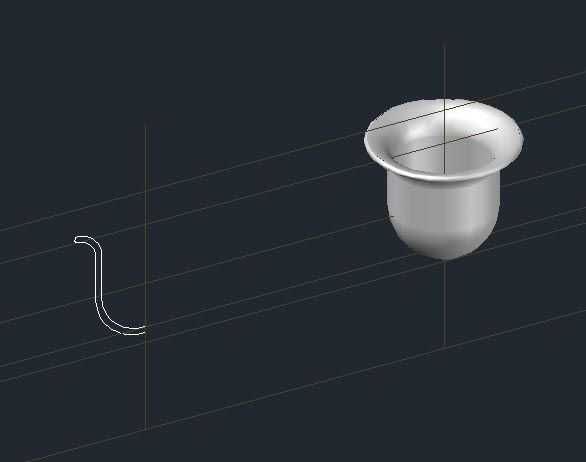

1. girar la taza interior polilínea a lo largo del eje de centro.

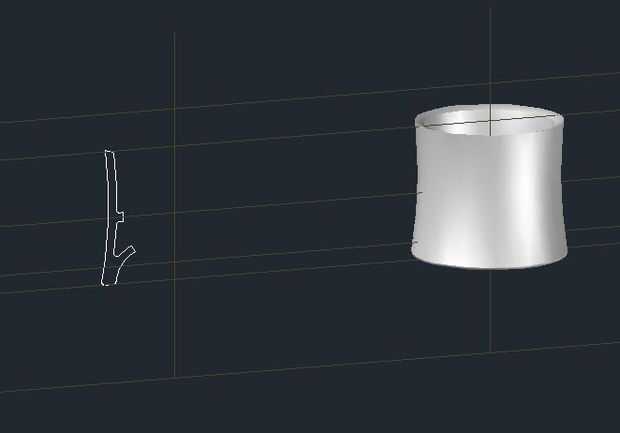

2. girar la polilínea de la pared exterior del eje del centro.

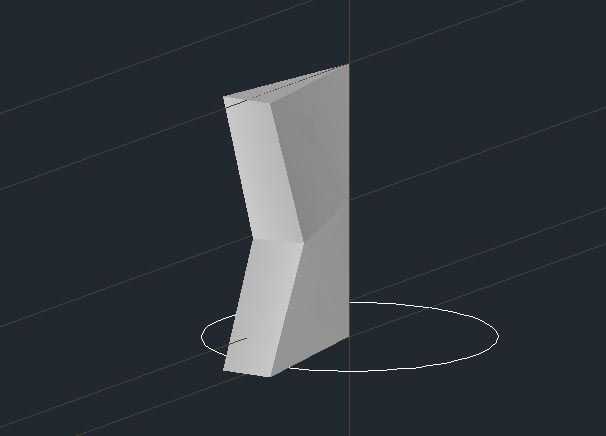

3. dibujar una polilínea cerrada de la cuña que se proscribe el ancho de la pierna.
4. Utilice el comando _helix para dibujar una espiral la mitad de la altura de la Copa.
5. barrido de la forma de cuña a lo largo de la trayectoria en espiral.
6. espejo la espiral de cuña para crear la curva en el patrón de chevron. Unir las dos piezas de cuña espiral mediante el comando _union
7. Copie el perfil de la pared exterior y el perfil de cuña espiral y hasta. Crear un nuevo sólido donde los dos sólidos superponen con el comando _intersect.
8. Utilice el comando _3Dfillet para redondear los bordes expuestos de la pierna.

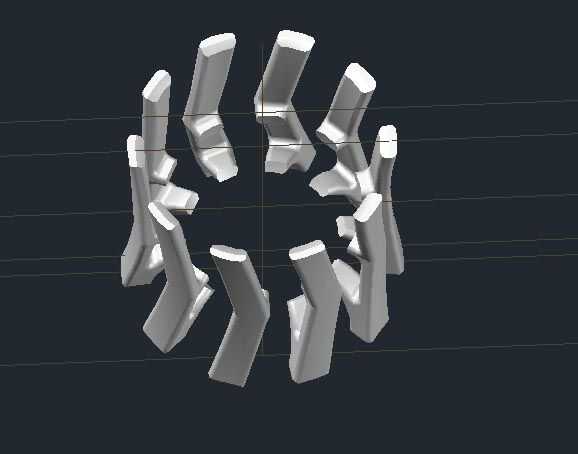

9. crear una matriz polar de las piernas alrededor del centro de la Copa. (Yo usé 10 piernas)
10. explotar la matriz y alinear las patas acabadas con la Copa del interior.
11. Utilice el comando _union para consolidar todas las piezas en un sólido.
12. copia el sólido terminado en un archivo nuevo. Preparar el archivo para exportar a un archivo CTL según las instrucciones de la impresora.
