Diseño de un sombrero de frambuesa Pi: KiCad (1 / 4 paso)

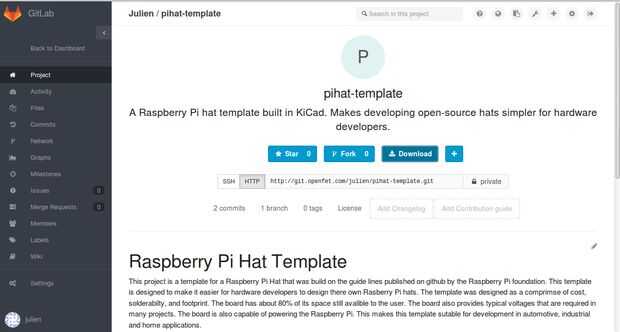

Paso 1: Descargar los archivos necesarios

Para crear un sombrero de frambuesa Pi vas a necesita los archivos de plantilla de diseño. Estos pueden obtenerse de git, puede clonar con concha de git o puede descargar el archivo zip.

 git clone http://git.openfet.com/julien/pihat-template.git

O

Descargar archivos de proyecto

Estos archivos son un proyecto completo de KiCad, el esquema y PCB están incluidos en estos archivos. Puede editar y cambiar los archivos tanto como te gusta!
