Diseño de un sombrero de frambuesa Pi: KiCad (2 / 4 paso)

Paso 2: Añadir su propio toque a la frambuesa Pi Hat

Tiempo para la diversión parte! Usted puede utilizar su propia libertad creativa para hacer un sombrero de Raspberry Pi. Puede hacerlo como útil o como inútil como usted tiene gusto. Para este ejemplo vamos a hacer un LED-gráfico de barras, sólo para mantener fácil. Y gráficos de barra LED siempre super cool!

Usted tendrá que hacer lo siguiente en el esquema

  • Añadir 8 LED ' s de la biblioteca en el lado (no te preocupes acerca de los paquetes aún)
  • Añadir resistencias de 8
  • conectar 8 LEDs a diferentes GPIO en el Pi
  • Conecte el otro lado de los LEDs a tierra.

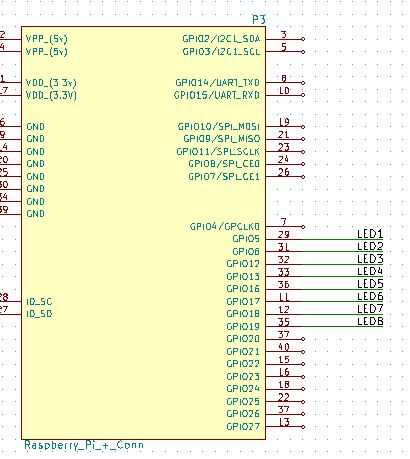

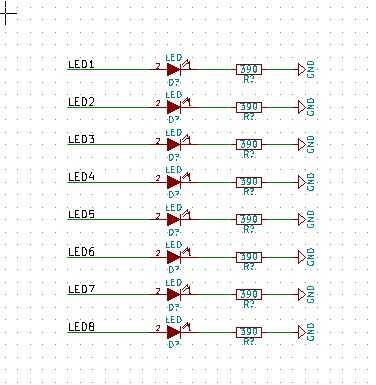

Una vez haya colocado los componentes y conectado a las redes como se ve en las imágenes anteriores podrá vincular los componentes.
