Paso 4: Diseñar la PCB
Ahora puedes colocar los componentes en la placa junto con las partes existentes de la plantilla de frambuesa Pi Hat. Para ello necesita completar lo siguiente. Tenga en cuenta que todos estos pasos se presentan en el video, si te quedas atascado.
- Abra el archivo de PCB desde la página del proyecto

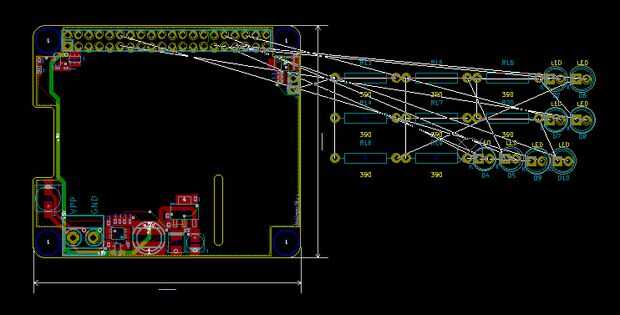

- Leer la netlist, verá todas las piezas nuevas de añadido
- Colocar las piezas donde quieras que vaya
- Rastros de la ruta a todas las piezas nuevas
Ahora han diseñado su primera frambuesa Pi Hat! Usted puede chequear su diseño con la herramienta de República Democrática del Congo. Para más información sobre esta herramienta usted puede ir a la página de documentación de KiCad. Que su diseño le puede exportar los archivos Gerber con KiCad y enviarlos a un fabricante de PCB (OSHPark, estudios de Seeed, etc...). Cuando usted consigue detrás puede soldar todos los componentes.
Esperemos que en un futuro cercano yo también hará un Instructable muestra cómo montar el sombrero, pero no te preocupes no a dificil de averiguar.
