Diseño de una bici del Balance personalizado (4 / 7 paso)

Paso 4: Diseñar los manillares y puños

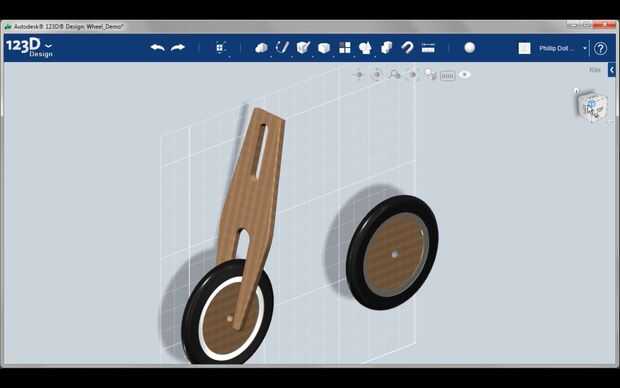

Antes de diseñar los manillares y puños, abra el archivo de las ruedas que creó grupo las ruedas y coloque el modelo de la horquilla en el montaje de bicicletas (archivo > Insertar > desde mi PC).  Desde allí, puede mover la horquilla en su lugar

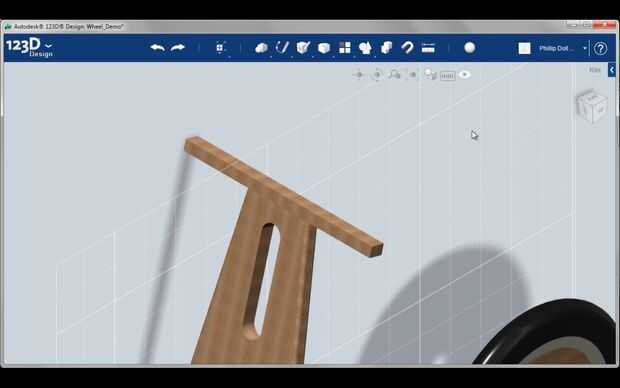

Para el manillar en sí mismos, en primer lugar usar la herramienta de proyecto (Sketch > proyecto) para seleccionar la cara superior de la horquilla delantera, utilice una polilínea para crear un rectángulo para el manillar y sacar el perfil al espesor deseado del manillar. Desde allí, se puede aplicar material y cualquier color usted desea el manubrio.

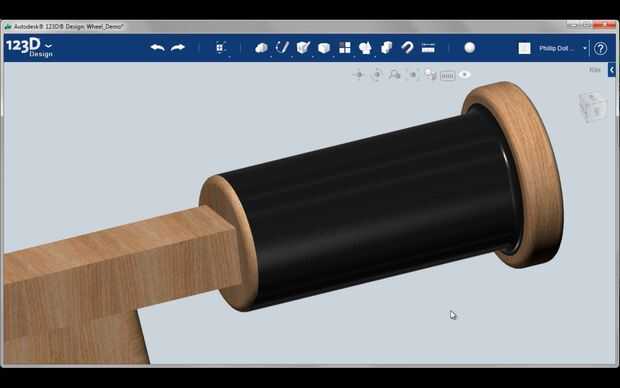

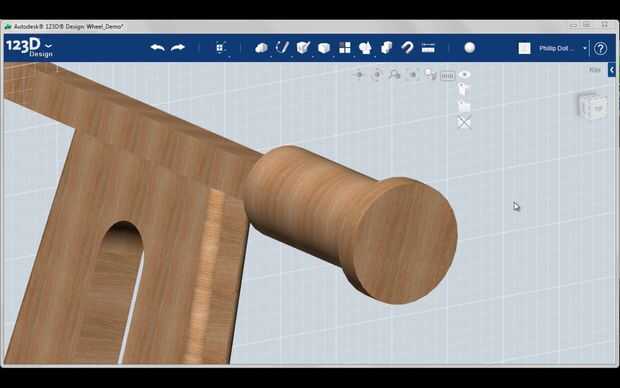

Para poner apretones en el extremo del manillar, utilice la herramienta de proyecto (Sketch > proyecto) para seleccionar la cara del extremo del manillar, bosquejo de un círculo en la cara proyectada y para sacar la parte exterior del círculo. Repita el proceso con un círculo ligeramente más grande para colocar una perilla en el extremo del manillar (se trata de una bicicleta de equilibrio para un niño pequeño, y no queremos sus manos deslizarse fuera del final).

Finalmente, los filos en la empuñadura de filete y aplicar cualquier material te gusta.
Por último, guarde el archivo.

Para un tutorial en vídeo paso a paso en este escenario, vea:
