Paso 2: Modelado de la base de la caja

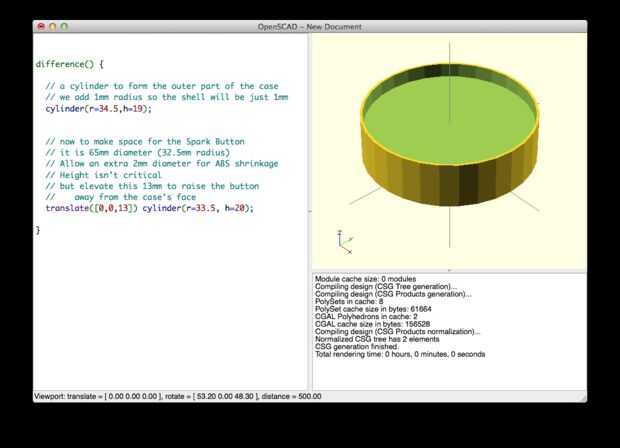

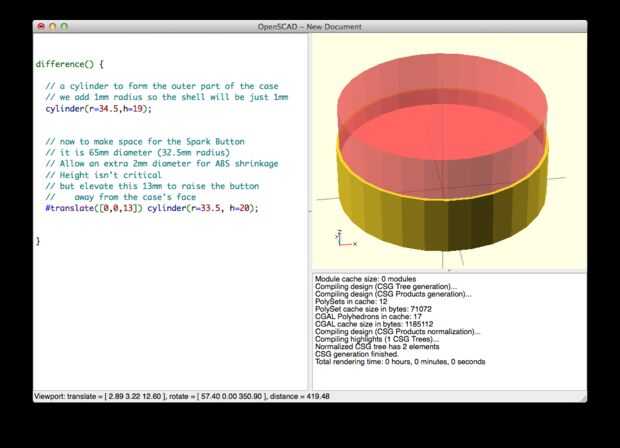

Para comenzar el modelado en OpenSCAD, empecé con dos cilindros. El botón de la chispa es de 65mm de diámetro o radio de 32,5 mm. Ya estoy imprimiendo esto en plástico ABS, que reduce un poco, decidí dejar de 67mm de espacio para la Junta. Primero defino lo que es el segundo cilindro en mi modelo, un radio de 33,5 mm y una altura de 20 m m (que no es crítica siempre y cuando sea más alto que el cilindro externo). Esto realmente será restado de la botella más grande que el exterior de la caja. Entonces defino el cilindro más grande con un radio de 34,5 mm y una altura de 19mm. Utilizar el operador difference(), que le dice a OpenSCAD restar la forma 2ª de la primera. Utilizar el operador translate() para subir el cilindro interno de la planta para que se sienta 13mm por encima de la base. Aquí puedes ver el cilindro segundo, interior en rojo. Una vez que se resta, te queda un cilindro con un agujero poco profundo en forma de cilindro en la parte superior.
