Paso 2: Agregar toques finales

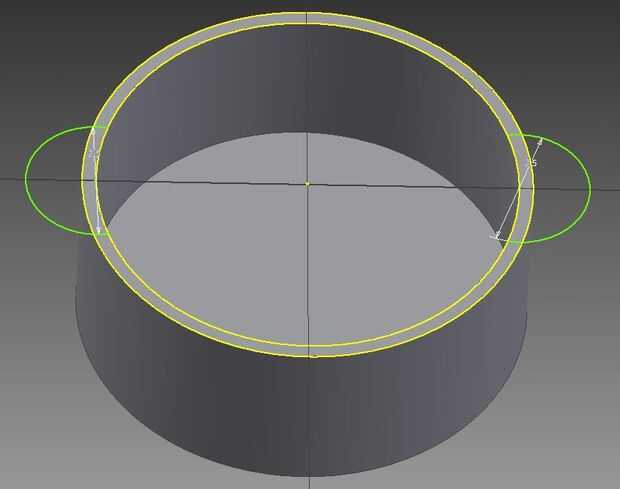

Crear un dibujo y haga clic en la cara superior que nos hemos planteado (Foto 1 en esta página). Ahora utilice la forma de círculo para crear unas "orejas de ratón" para manijas. Mis círculos fueron cerca de 2.5 de diámetro. Utilice el botón recorte para eliminar las líneas de exceso en el interior que no necesitamos. Haga clic en el dibujo final.

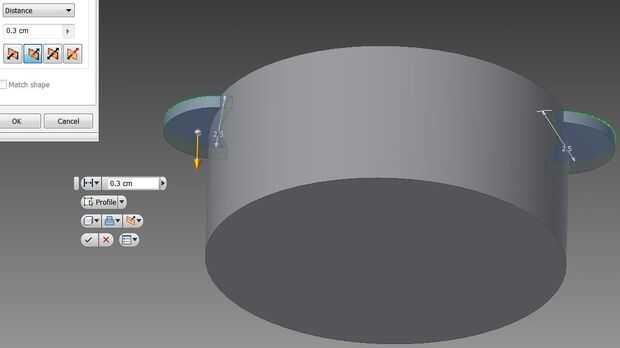

Ahora haga clic en ambos de los oídos y extruye hacia abajo de unos 0,3 cm (Foto 2). Esto debe ser bastante fuerza, pero si no sólo sacar más. Recuerde sin embargo, si hace bajar demasiado, no hundirse en la lata de atún. Exprimir se verá afectada!

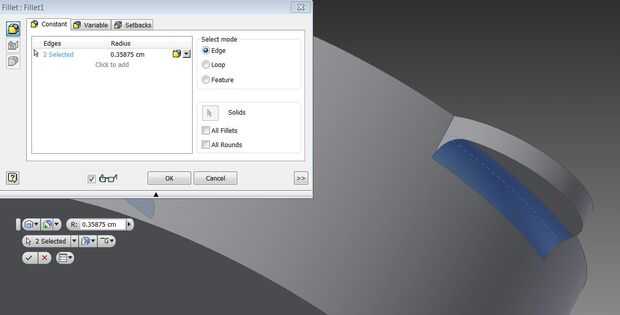

Añadir un filete entre la parte inferior de las manijas y el cuerpo principal. Esto reforzará considerablemente la estructura. Mi medida de filete fue de 0,35 cm. Ver 3ra foto en esta página.

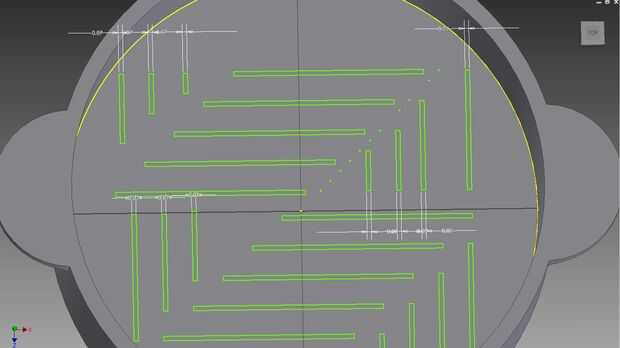

Oh boy, paso final! ¿De dónde sale el líquido de la lata ya está siendo exprimido? Vamos a hacer unas ranuras estrechas para permitir que se escape. Crear un boceto en la parte inferior del dispositivo (foto 4). Mi ranuras fueron 0,07 cm de ancho. Hice un patrón de lujo, pero realmente cualquier diseño al azar hará el trabajo. Terminar el dibujo.

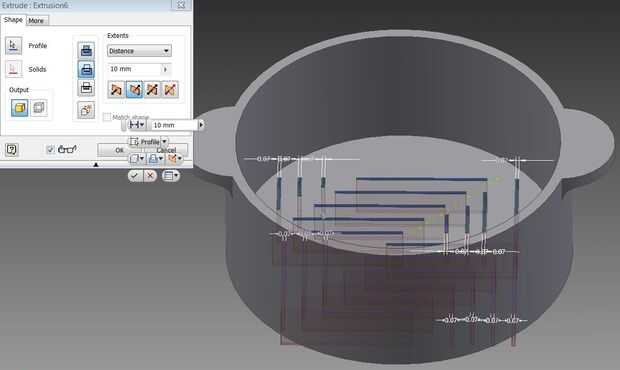

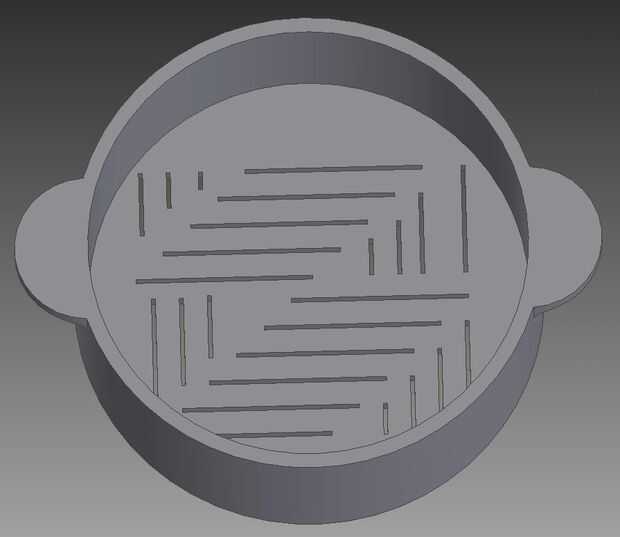

Sacan ahora con la herramienta de corte va downwards(pic 5). Hemos terminado! Esto está listo para imprimir por cualquier impresora 3d. Ver mi siguiente instructivo para la explicación de cómo imprimir. Gracias por leerme!
