Paso 7: Búsqueda de vectores Irregular y correcta

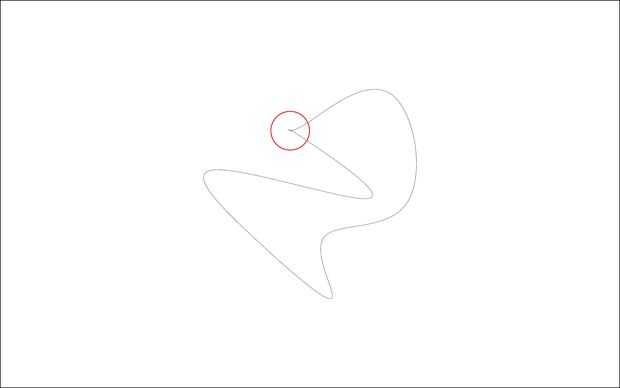

Otro problema a ver para cuando la revisión de geometría es irregular vectores y puntos. Un ejemplo de geometría irregular es una spline que coloca sobre sí mismo. El objeto en la foto puede parecer tiene un punto agudo en la parte superior izquierda, pero si nos acerca, nos encontramos con que el punto es realmente un bucle. El bucle crea problemas si tratamos de importar este diseño para una trayectoria de herramienta.
Otro problema común es pequeños puntos o guiones en nuestra geometría. Esto, cuando el diseñador está utilizando formas básicas y herramientas para crear diseños más complicados de recortar. Esta parte se inició como una formas básicas de colección que fueron recortados para crear la parte final. El problema es un segmento de línea pequeña que fue pasado por alto en el proceso de recorte y unirse a la geometría.
Si usted mira de cerca, se puede ver el segmento de la pequeña línea que se perdió. Estos puntos o se superpone con frecuencia crea problemas cuando se importa el diseño en el software CAM para muchas de las herramientas CNC en el muelle 9.
