Paso 6: Cableado del tablero

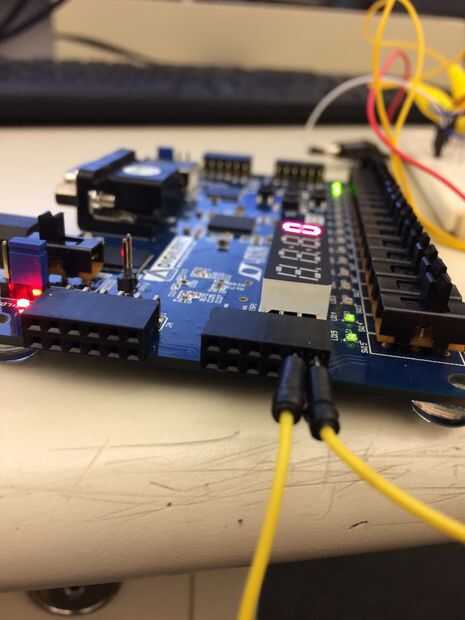

Este paso es bastante fácil. Ver Analógico/Digital Pins en su Manual de referencia de FPGA ver su Manual de referencia de FPGA para pernos de Analógico/Digital. En la placa Basys, se llama un doble Pmod Analógico/Digital. Alambre de la presión de los cables del sensor analógico al pin Dual Analógico/Digital. Con eso, el proyecto está listo para los ensayos. Subir el archivo de programa a la Junta.
Aquí es cómo funciona el programa: tendrá que pasar por los diferentes Estados en secuencia para conseguir la Junta se incrementa por uno. (?) Funciona el programa que tienes que ir a través de los diferentes Estados para llegar a la Junta se incrementa por uno. Tras las clavijas, designar el pin JXADC:J3 como deseada y JXADC:L3 como pressureB
St0: no se presiona ningún botón de presión
ST1: Deseada se pulsa mientras que PressureB no es
ST2: Deseada y PressureB se presionan
ST3: PressureB se presiona y no se presiona A la presión
Cuando sigues los Estados, en ST3, el contador de bits debe incrementar en uno
¡ Felicidades!
Han construido un contador automático de cuenta con almohadillas de presión.
Nota: Colocar dos cables más para volver a la Arduino ayuda a saber que pad de presión está siendo presionada.
