Paso 5: Astable 555 temporizador

El circuito más popular de todos los tiempos. Se da vuelta encendido y apagado. Esta versión también es ajustable. El condensador de valor más pequeño utilizas para C1 el más rápido el circuito funciona. Ajuste el potenciómetro variable resistores R1 y R2 tiene un efecto en el ciclo de deber de circuito también.

Lo que hago es que construir el circuito con un grande C1, dicen unos 2.2μF, luego conecte un LED a la salida y ver si parpadea. Si el LED parpadea, yo sé que construí el circuito correctamente. Si no recibe ningún parpadeo yo sé que algo está mal. Luego tratar de arreglar lo que es.

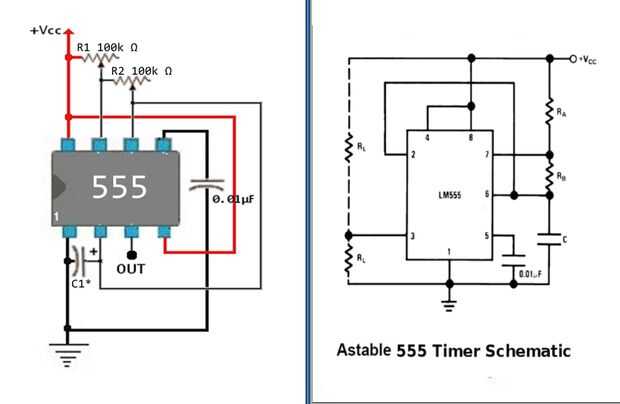

Yo estoy ofreciendo dos esquemas aquí. Es el mismo circuito, que sólo se dibuja diferentemente. Este circuito se construirá sin embargo dos veces para el proyecto.
