Diseño dramático apoyos usando Autodesk 123D (5 / 8 paso)

Paso 5: Crear y patrón de los conectores

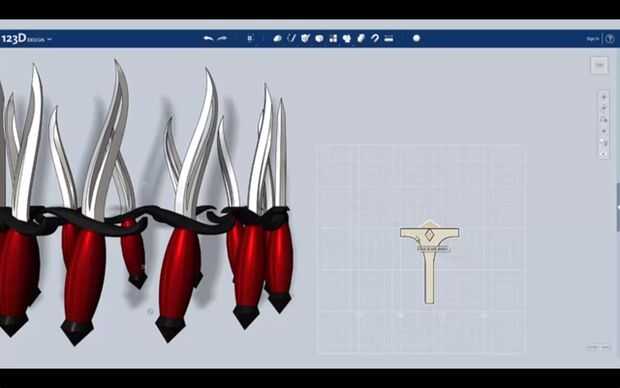

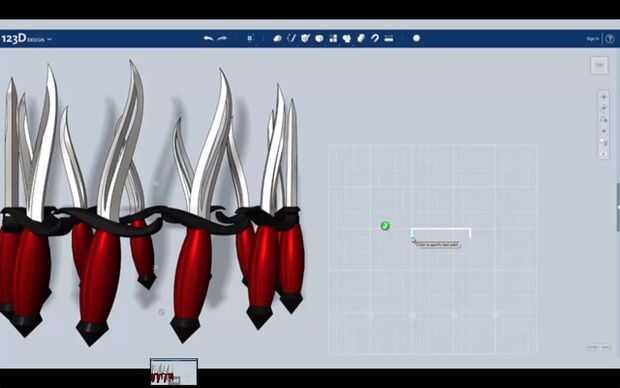

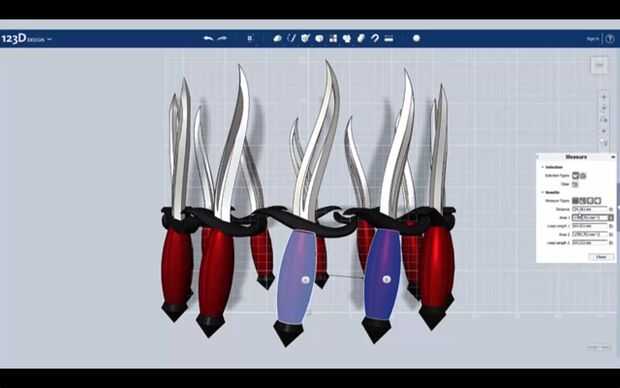

Utilizar la herramienta de medida para medir la distancia entre las dagas (24mm en este ejemplo). Utilice la herramienta polilínea para esbozar la pieza cruzada más larga que la distancia entre las dagas. Esbozar el resto de la pieza deseada utilizando las herramientas de Spline y polilínea. Limpiar el bosquejo usando la herramienta para guarnecidos.

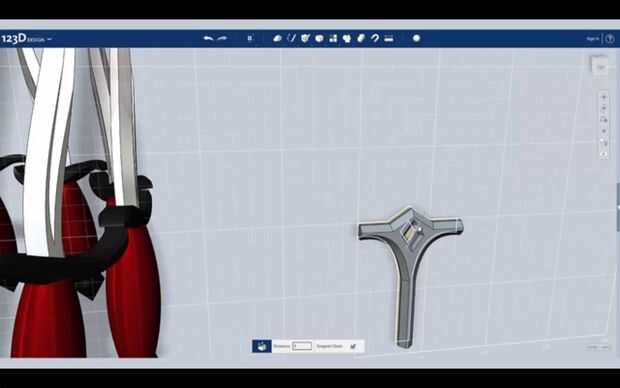

Utilice la herramienta extrusión para hacer el conector 3D. Agregar chaflanes para hacerla más recargado.

Utilice la herramienta mover para mover el conector en posición y agregar el Material.

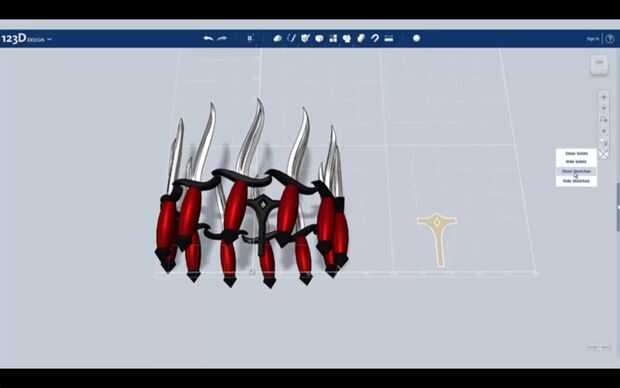

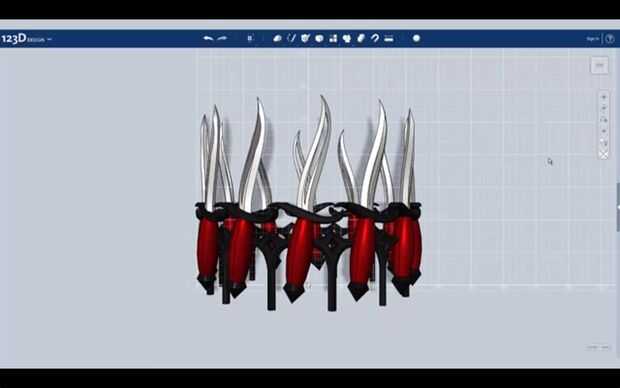

Usando la herramienta patrón circular y la línea vertical que se utiliza para crear el mango como el eje, patrón de los conectores.

Para ver un tutorial de vídeo paso a paso en esta etapa,:
