Paso 4: Completar el modelo
Software de CAD como Solidworks es ideal para la producción de objetos definidos con mucha precisión. Implementa 2D redacción técnicas así como por lo que si tienes experiencia con AutoCAD... o incluso dibujar cosas en papel a escala con las dimensiones, la mitad de la experiencia ya está allí.
Aquí le damos una vez video de lapso de cómo fui sobre modelado el teléfono celular en Solidworks. En él, narraré lo que estoy haciendo en la pantalla. Si usted prefiere leer o no puede ver el video, son los pasos a continuación y he añadido un montón de capturas de pantalla con anotaciones en la parte superior de esta página.
Pasos a sólido modelado el celular soporte
Nota: las fotos de arriba pueden ayudar a visualizar estos pasos!

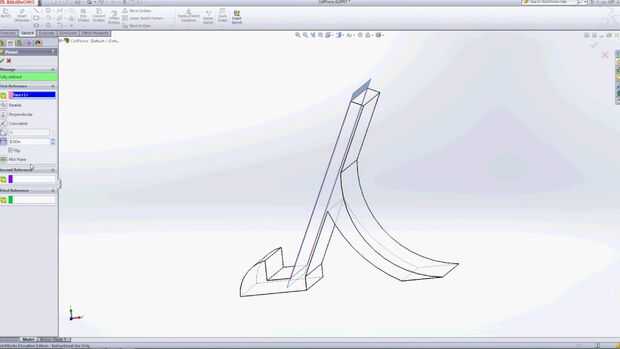

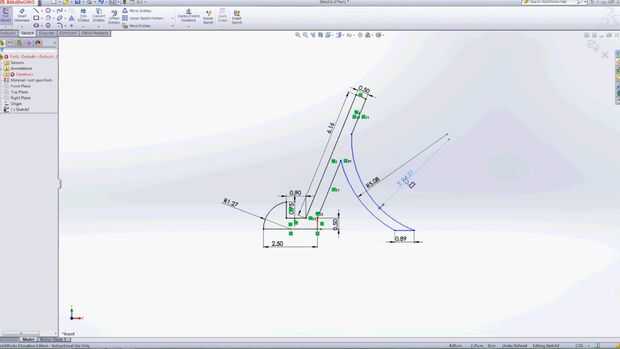

• En primer lugar he creado un perfil lateral del soporte de teléfono celular. Lo hice por dibujar líneas y curvas, y aplicación especifica dimensiones y limitaciones según sea necesario. Ello, para que todas sus líneas son dimensionados con respecto a cada uno con el otro y el modelo se convierte en totalmente definido.

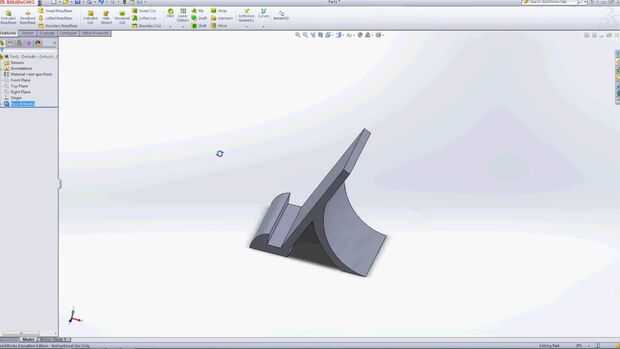

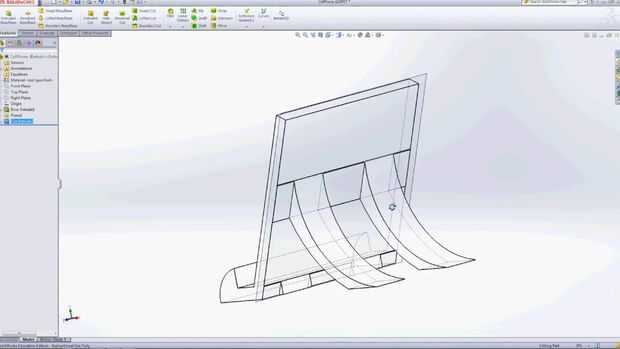

• Una vez terminó con el perfil lateral, creé una forma 3D Extruyendo el perfil de la curva hacia un lado.

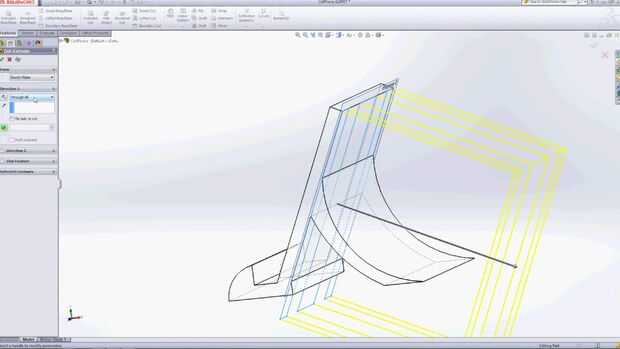

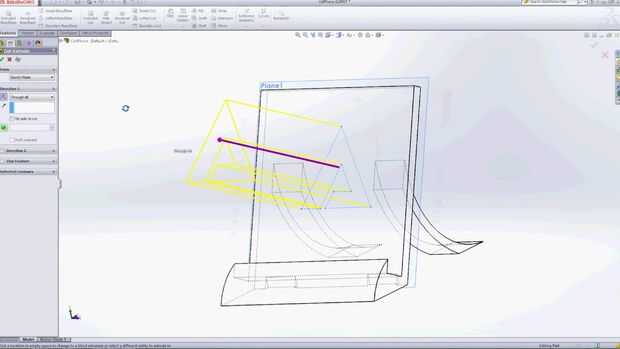

• Ahora que ya tenemos la forma general, utilizó una función de resta de geometría 3D para quitar algunos geometría de las patas del soporte. Esto a menudo se llama una sustracción booleana

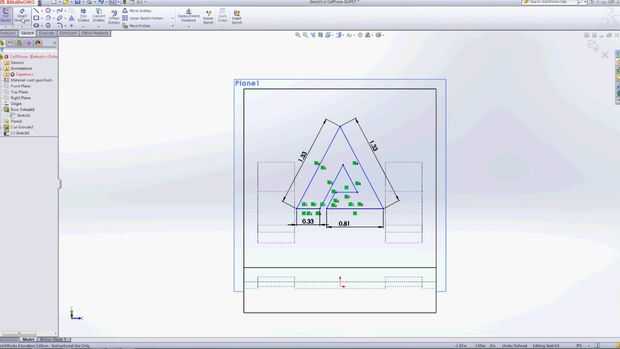

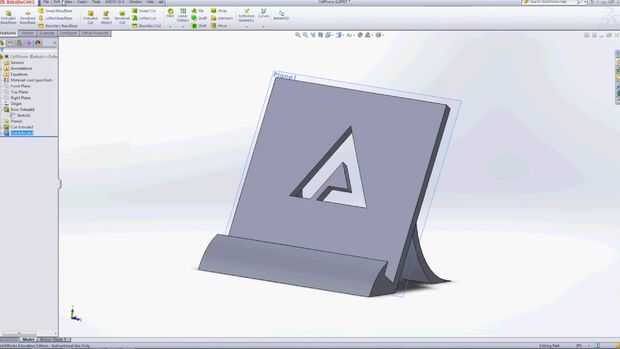

• Dibujé una forma en la parte delantera del soporte y Boolean resta para crear un agujero.

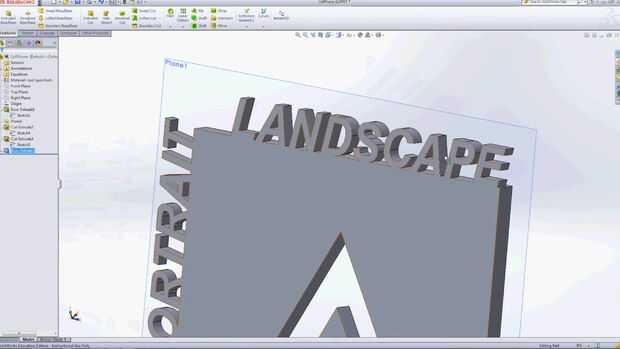

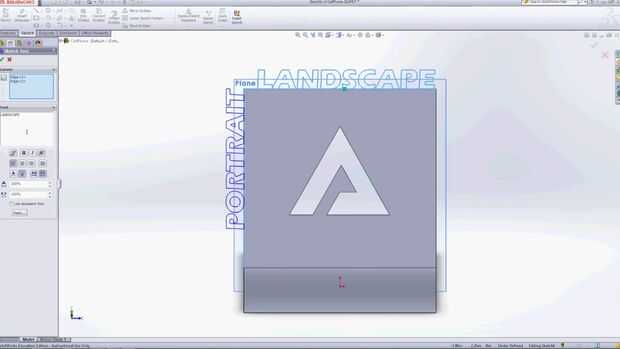

• Finalmente, añadido las curvas de texto y extruido, asegurando que el texto era lo suficientemente grande para adaptarse a mis limitaciones de piezas mínimo 1mm.
También he unido mi archivo STL para este proyecto para que usted pueda imprimir usted mismo si usted quiere!
