Paso 9: Imprimir y sentir los datos
Una vez que habíamos terminado el proceso, queríamos una manera de entender mejor los datos. Queríamos sentir los datos, y así que desarrollamos una forma 3D imprimir las imágenes de fuerza atómica como un mapa topográfico. Esto nos permitió tocar y sentir la altura de la A en la superficie. Nos ayudó a ilustrar el ruido de la microscopía de fuerza atómica y también nos ayudó a entender de la AFM trabajada mediante la medición de un perfil de altura.
Procesamiento de los datos de imagen para la conversión de buena
Mientras que sólo los datos sin formato de TIF de Gwyddion pueden utilizarse para la conversión, tiene un montón de variación de la altura debido a la cantidad de pequeños píxeles que puede hacer el resultado muy puntiagudas. Decidimos hacer un paso de blur con un tamaño de ventana pequeña en la imagen para suavizar los datos manteniendo la sensación general. También, es muy común tener artefactos de gran altura en los datos AFM, por ejemplo cuando cristales de sal de la tierra en la superficie pueden ser un poco más altos que el origami, así que hicimos también un filtro de altura para cortar las piezas y proporcionan mejor contraste para la impresión resultante.
Estos dos pasos fueron logrados usando algunos básico programación Python y la biblioteca de procesamiento de imagen de PIL, aunque podría hacerse fácilmente en una sola imagen con cualquier software de edición de imágenes populares.
Convertir imágenes a STL
En primer lugar, convertimos la imagen de escala de grises a STL usando el script Heightmap2STL.jar . Descargar el script y colocado en el directorio adecuado. Usando terminal corrimos el comando
y tocamos con altura de modelo y altura de la base hasta que nos habíamos dado vuelta los parámetros a un nivel aceptable para la impresión 3D. Utilizamos 'altura de modelo' = 50 y altura de la base = 1. La conversión fue muy rápida (del orden de 2 segundos).
Impresión 3D

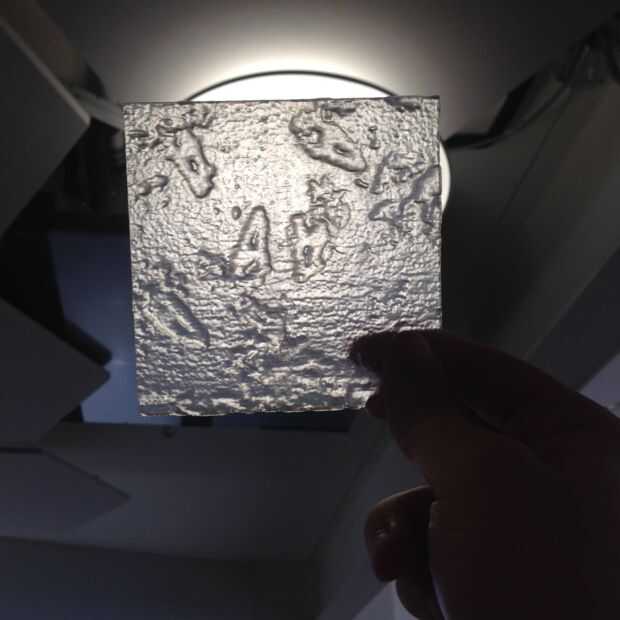

Una vez que tuvimos un STL válido, carga el archivo de malla en Autodesk Meshmixer donde ampliar y reparar el modelo. Con el archivo STL reparado, se impreso con éxito el archivo en un Stratasys Objet Connex500 usando resina Vero claro.
También es posible utilizar Meshmixer enviar la impresión directamente a Shapeways donde puede ser configurado con muchas opciones de material.
