Paso 8: Microscopía de fuerza atómica
Una vez habíamos verificado la existencia de nanoestructuras mediante electroforesis en gel, estábamos muy contentos de que nuestro proceso trabajado, pero queríamos comprobar nuestros resultados. Y así se utilizó un microscopio de fuerza atómica.
Microscopía de fuerza atómica (AFM) o microscopia de exploración de la fuerza (SFM) es un tipo de muy alta resolución de la microscopía de sonda local (SPM), con demostrado resolución del orden de fracciones de un nanómetro, más de 1000 veces mejor que el límite de difracción óptica.
Preparación del sustrato

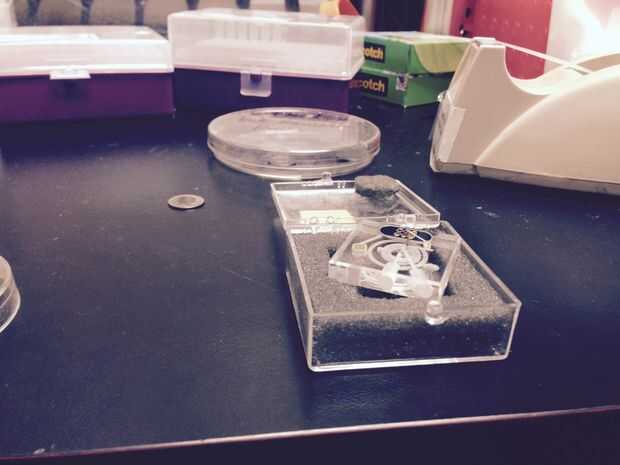

Primero teníamos que preparar la diapositiva para la AFM que está hecha de mica lisa, pulida. En primer lugar, con la herramienta mágica, cinta scotch, limpiar la superficie de la mica por pegar el adhesivo a la superficie de la mica y estafando con prontitud. La superficie era visible más brillante después de varios procesos Hendedoras. Sobre la superficie agregamos 20 uL de la solución compuesta por 2 uL de la papiroflexia en ADN ensamblada y el 18 uL del buffer.
Con el microscopio de fuerza atómica

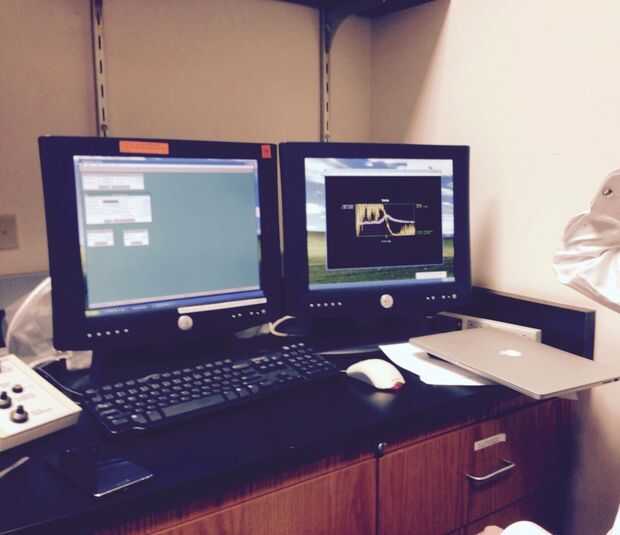

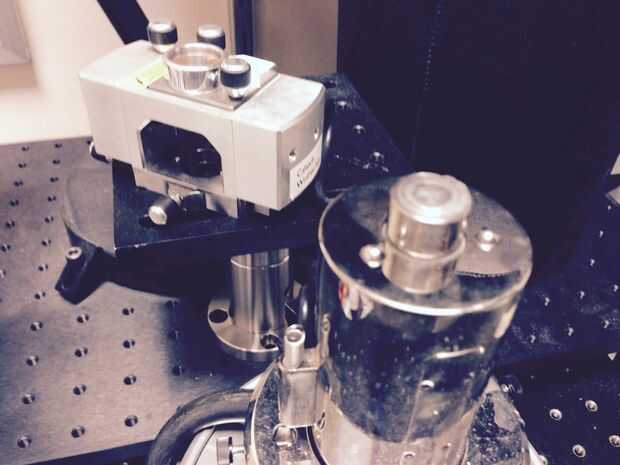

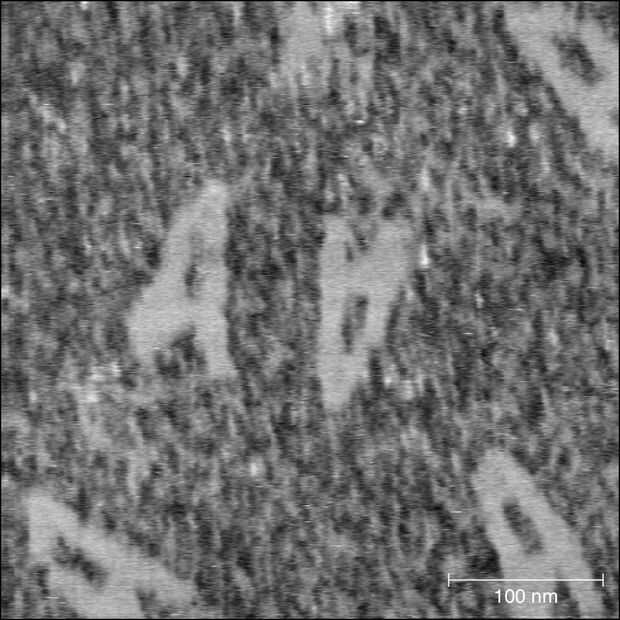

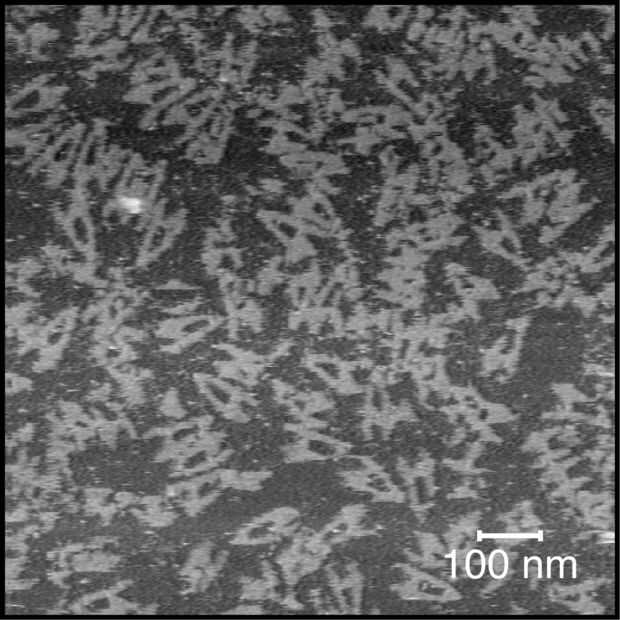

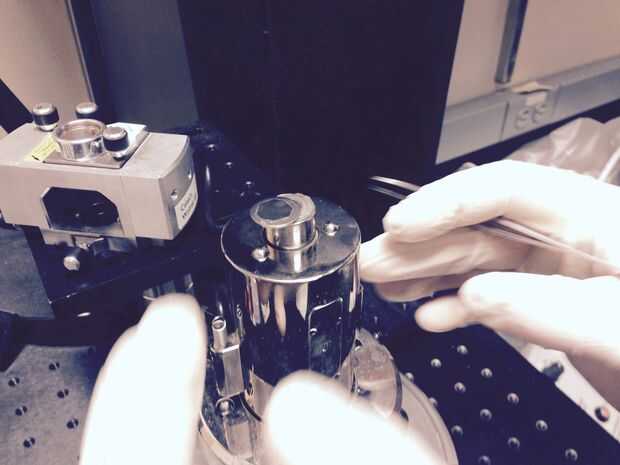

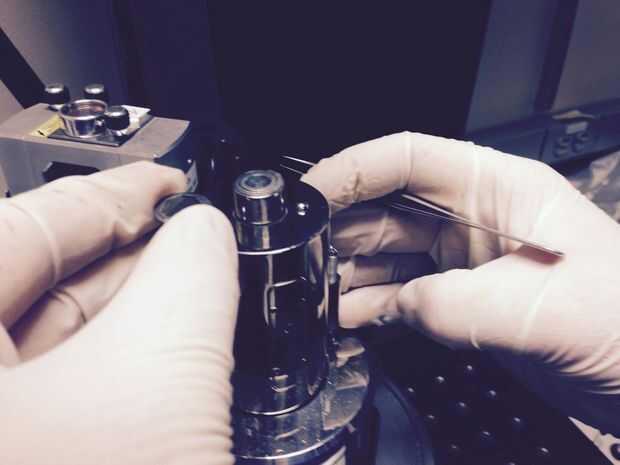

Una vez que el sustrato se carga en la AFM, hemos calibrado el sistema. El AFM fue utilizada en modo bajo líquido fase. Utilizamos un gran ventanal de ~ 6 um para obtener un gran campo visión de las nanoestructuras. Muchos muchos muchos 'Como' llegó a ser cada vez más visible como enfocamos la máquina. Una vez que tuvimos un asimiento en el sistema, nos zambullimos más profundo en los detalles para resolver imágenes de resolución más alto de nanoestructuras individuales.
Procesamiento de imágenes
Las imágenes de fuerza atómica se salvaron por el software como archivos de datos de AFM Nanoscope. Sucede que hay un programa de opensource Gwyddion que puede cargar y procesar estos archivos de datos. Una vez en Gwyddion, hemos sido capaces de exportar los archivos de imágenes como png (otra imagen), así como medir las características en la superficie, etc..
Alternativa a la compra de un AFM
Microscopios de fuerza atómica son caros de comprar y mantener, pero hay varias opciones que son posibles alternativas: una es entrar en contacto con un contrato de servicio de laboratorio capaz de hacer AFM, por ejemplo, a través del portal de Análisis de depósito . También se podría encontrar una universidad local con equipo AFM que estaría dispuesto a ayudar. Si hay suficiente interés, convenciendo a su espacio de hacker bio local para adquirir uno puede ser accesible. Y por último, hay también un instructivo para hacer una; mientras que no aparece apoyar el modo tapping o fase líquida necesaria para las estructuras de imagen ADN origami, podría intentar agregar esas características!
