Diseño para un 3D impreso centrífuga culinaria (5 / 10 paso)

Paso 5: piezas impresas en 3D

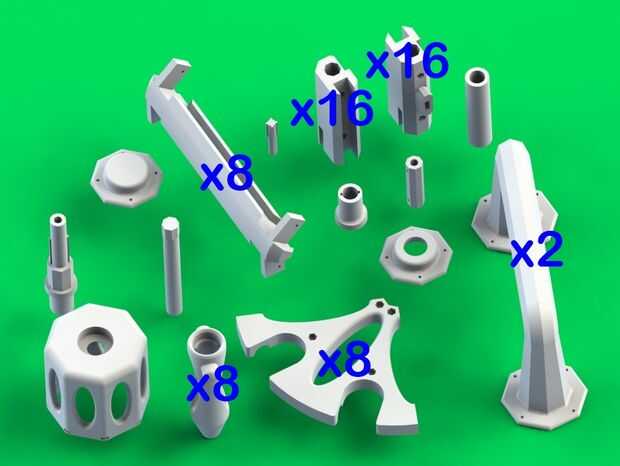

De las partes enumeran en el paso anterior, se puede fabricar cada componente de la centrifugadora en este Instructable por impresión 3D (excepto la comida puesta en la centrífuga, que no puede ser 3D impreso aún).  Todos los componentes enumerados a continuación pueden imprimirse en un MakerBot Replicator o duplicador 2, así como High-End impresoras 3D a través de servicios como Ponoko.  Muchas de las partes tuvieron que ser diseñado en secciones, para ser ensamblado con hardware estándar del metal desde la zona de construcción de la MakerBot Replicator no es lo suficientemente grande como para imprimir muchas de las piezas enteras.  La siguiente es una lista de componentes 3D imprimibles centrifugadora, el archivo .zip para este paso (y el paso de la intro) contiene todos los archivos de diseño de:

Piezas 3D imprimibles

Soporte del cojinete inferior (cantidad: 1):

El cojinete en la parte inferior del eje impulsor se encuentra en la parte inferior de la centrifugadora con esta parte.

Barra de la esquina (cantidad: 8):

Esta obra es parte del sistema de componentes que posee el plexiglás y el gabinete de seguridad.

Drive Motor Bit * (cantidad: 1):

Esta pieza permite que el motor de la unidad de interfaz con el eje y gire el rotor.

Gabinete de barras horizontales (cantidad: 8 de cada uno):

Existen cuatro barras horizontales, dos para la parte superior de la caja de seguridad y dos para la parte inferior, que forman parte del sistema de componentes que tiene el plexiglás y las formas de la caja de seguridad.

Recinto de unirse a la barra (cantidad: 16):

Este componente se une a las varillas horizontales de caja con tornillos y tuercas.

De la manija (cantidad: 2):

Para poner tubos tomar los tubos de la centrífuga, la parte superior de la caja de seguridad simplemente se levanta apagado. Estos puntos que quitar la tapa más fácil.

Sección de rotor (cantidad: 8):

El rotor se construye de ocho secciones idénticas, sujetadas con tornillos y tuercas.

Manguito inferior del eje (cantidad: 1):

Este tubo simplemente actúa como un espaciador entre el rodamiento en el centro del eje y el cojinete en la parte inferior.

Del eje menor (cantidad: 1):

Es la mitad inferior del eje.

Camisa del eje (cantidad: 1)

Esta parte simplemente actúa como un espaciador entre el rodamiento en la parte superior del eje impulsor y el rotor.

Eje estabilizador (cantidad: 1):

Esta parte proporciona estabilidad adicional para el eje. Apoya el rodamiento en el eje.

Eje superior (cantidad: 1):

Esta es la sección superior del eje impulsor.

Tapa rodamiento soporte (cantidad: 1):

El cojinete en la parte superior del eje se encuentra en la parte superior de la centrifugadora con esta parte.

Sostenedor de tubo (cantidad: 8):

Esta parte actúa como un soporte para sostener los tubos de muestras en el rotor. El tubo de los titulares de la bisagra en el rotor para que cuelgan verticalmente cuando la centrífuga está apagado y, cuando la centrífuga gira, los soportes de tubo Levante en una posición radial.

* Esta parte fue diseñada específicamente para la licuadora de mano Cuisinart que planea utilizar como el motor de la centrifugadora.  Puede que necesite personalizar esta parte para que funcione con el motor que usted elija.
