Paso 7: modelado 3d: adición de encargo corta diseños - parte 2

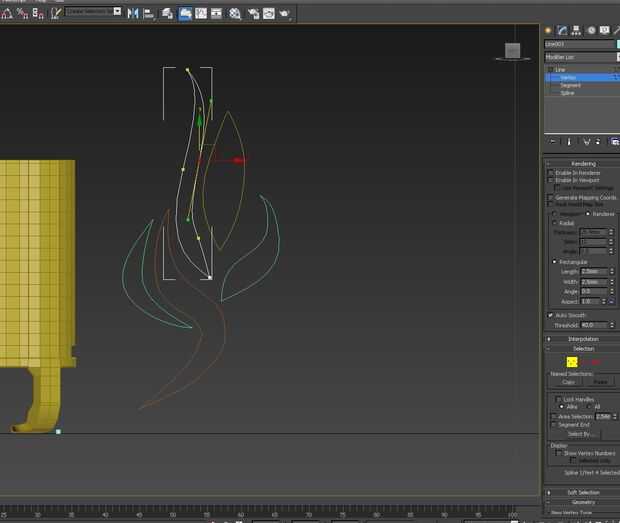

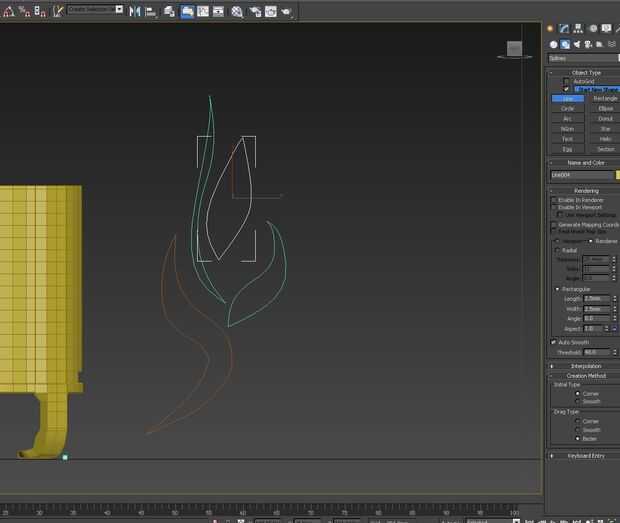

En la vista frontal, vaya a crear > formas > línea. Usted acaba de crear una Spline. Si haga clic en la vista frontal y haga clic + arrastrar otra vez, notarás que empiezas a crear una línea pero con una curva. Si simplemente haga clic en + clic + clic y mover continuamente el ratón, puede crear bordes duros. Tomar un tiempo para experimentar con esto. Sólo puede conocer si jugar un poco. Con el alambique de la Spline seleccionado, ir al panel modificar y en la selección, seleccione el vértice. Si selecciona un vértice, puede haga clic derecho sobre él y ajustar la esquina curva, curva, esquina y liso. Esto va a cambiar la forma de que la línea fue creada por suavizar el aspecto o agregar bordes duros. No te olvides de guardar los archivos aunque antes de experimentar!

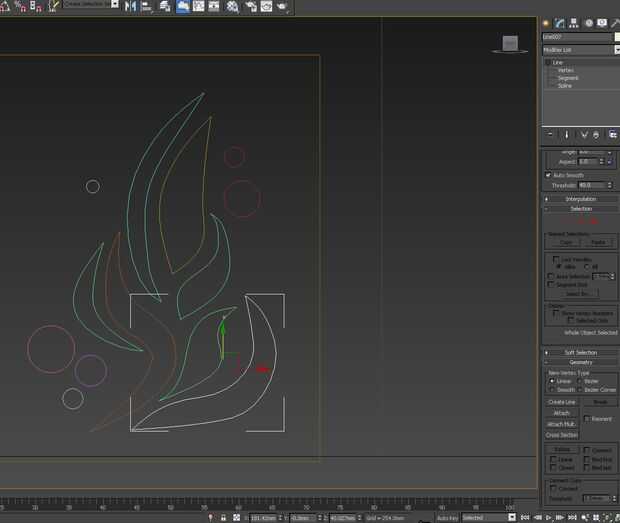

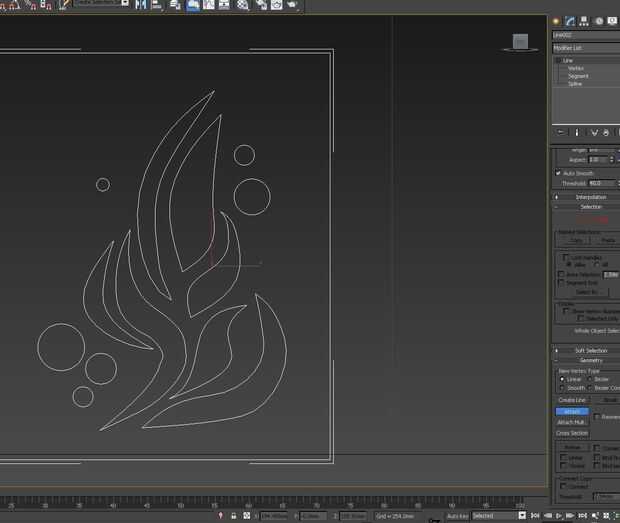

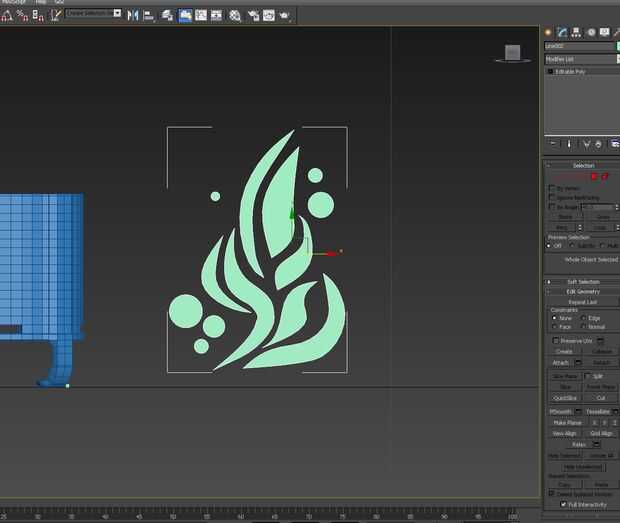

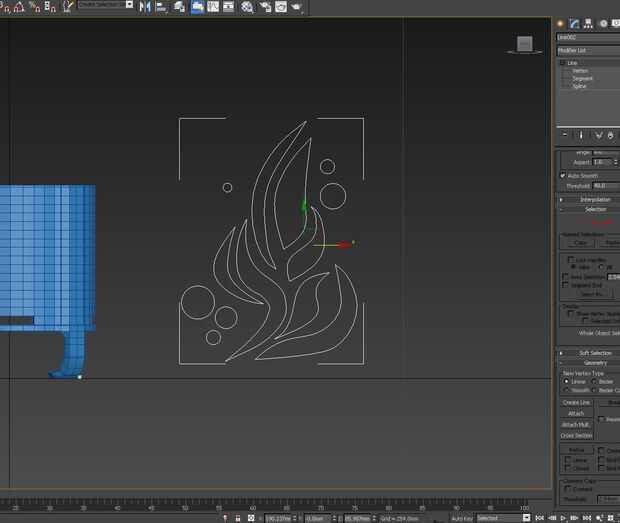

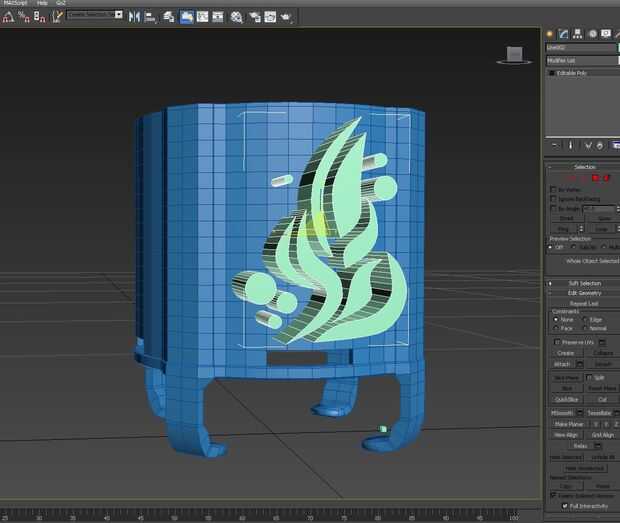

Mis fotos de ejemplo, yo hice un diseño inspirado floral abstracto a mano alzada. Incluso utilicé formas Spline simples como círculos. Una vez que tienes tu diseño acabado, en geometría seleccione adjuntar, todas las ranuras de su diseño fíjelos juntos haciendo clic en ellos. Luego el diseño con el botón derecho y seleccionar convertir a: convertir a Editable Poly.

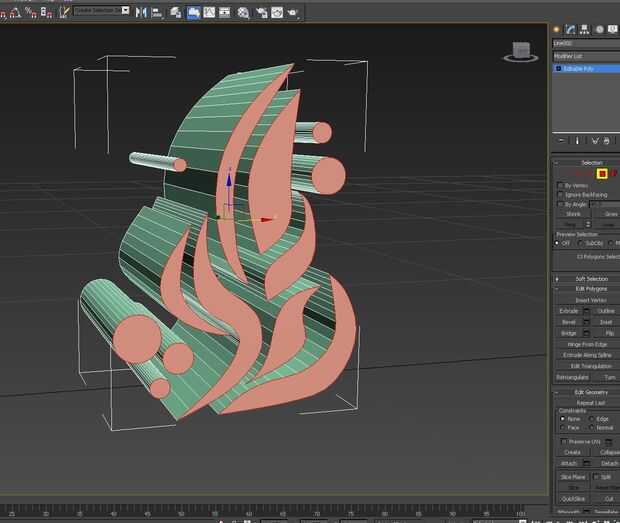

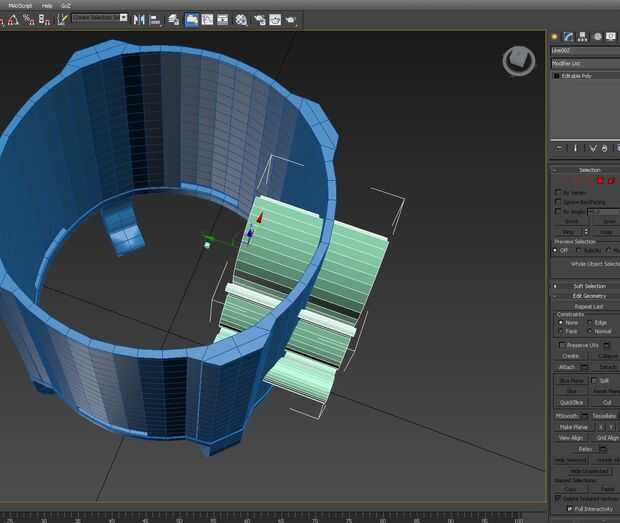

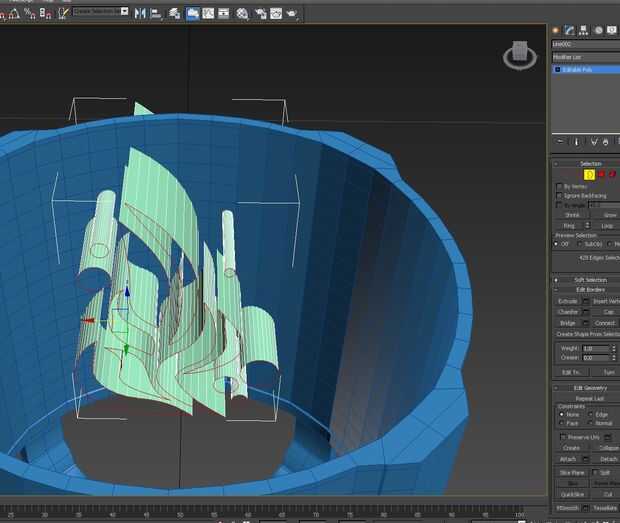

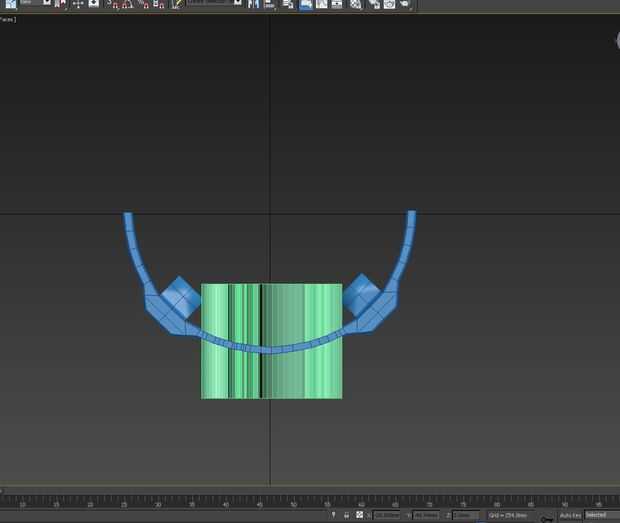

En el panel de modificadores, seleccionar Editable Poly > Polygon seleccione la mitad de las caras del polígono en la vista superior. Golpear la W clave para acceder a la herramienta mover y mover el diseño para que cruza con uno de los lados (ver ejemplo). Asegúrese de que va completamente a través de la pared interior y pared exterior. Selección, ir a contorno. CTRL + A y, en las fronteras editar seleccione Cap.
Cortaron la forma, usted querrá borrar la mitad de las caras del polígono de la cortina de la linterna principal. Con la sombra de la lámpara seleccionada, en el panel de modificador, ir a la poli Editable > polígonos. Golpear la W clave para acceder a la herramienta Mover que también también pueden hacer selecciones. Haga clic y arrastre sobre la mitad de las caras del polígono en la vista superior y elimínelos.

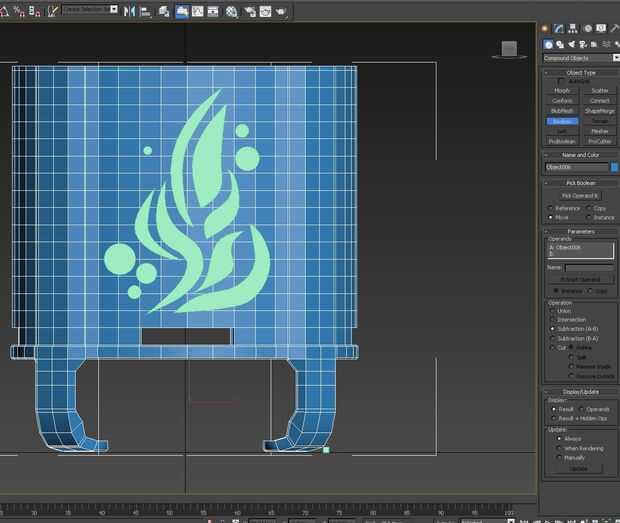

Ahora, en la vista frontal, vaya a la el Panel de modificadores, crear > objetos compuestos > ProBoolean

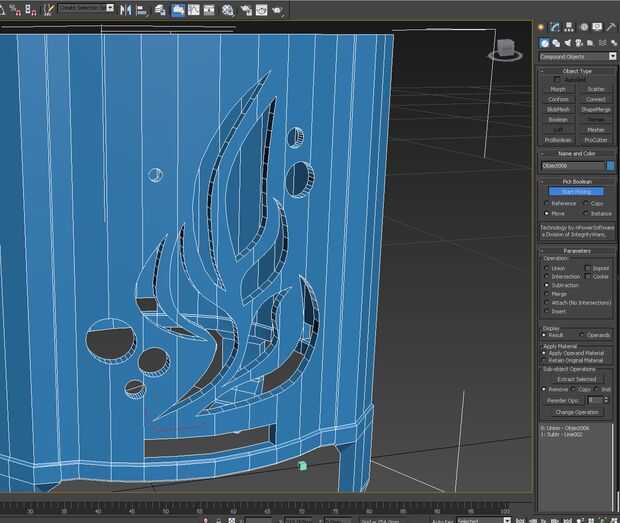

En la sección elegir booleano, Seleccione Pick Operand B y haga clic en el diseño hizo a recortar. El diseño debe restarse de la sombra de la linterna. Luego con el botón derecho en ProBoolean y haga clic en Editable Poly.

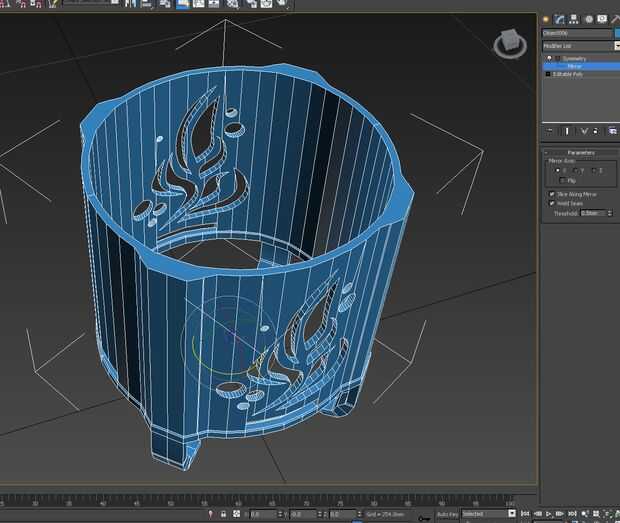

En la vista superior, seleccione el objeto. En la Lista de modificadores, seleccione simetría. En simetría, haga clic en el + símbolo para abrirlo. Seleccione el espejo. Pulse la tecla W para mover la línea de simetría si es necesario y cambiar el umbral de 0.1 si las caras del polígono a lo largo del espejo mire extrañas. Ahora debe tener un diseño en cada lado de la sombra de la linterna, reflejada hacia abajo en el centro. Haga clic en simetría y reducir todo para crear un objeto sólido.
