Diseño y construcción bonito avión RC (18 / 60 paso)

Paso 18: Diseño de las costillas de la peluca

Creación de las costillas de un ala cónica puede ser difícil. Algunos métodos son frecuentes la primera es cortar una plantilla para la superficie de la raíz y la superficie de sustentación de la extremidad. Estos son apilados en el final de un montón de espacios en blanco de la superficie de sustentación y atornillados entre sí entonces se lija en la pila entera. Este método es excepcionalmente bueno para la creación de alas rectas. Sin embargo la cantidad de la forma cónica que es factible mediante este método es limitada debido al ángulo que se crea entre las dos plantillas crece con rapidez la diferencia entre la raíz y punta de la cuerda. Este ángulo grande hará difícil montar el ala más tarde debido a la gran cantidad de exceso de madera y agudos ángulos de los bordes de las costillas que deben eliminarse. Por lo tanto el único método que tenía a mi disposición era a hacer mis propias plantillas para cada costilla y luego corte y lije cada costilla hasta que fue perfecta. Esto es excepcionalmente desafiante en este avión ya que la superficie de la raíz no es lo mismo que el perfil de punta para que todos los perfiles entre los que son una combinación de los dos. Además puesto que el ala se cubrieron totalmente la forma de la costilla debe ajustarse para compensar el espesor de la chapa. A continuación les presento el método que he utilizado para crear mis plantillas de costillas, se realiza utilizando Autodesk Autocad 2012 estudiante además que es mi recomendado: software de CAD para el diseño del aeroplano del RC planes, ya que he aprendido en la escuela secundaria y lo han utilizado a través de un colegio. Las imágenes de este paso se etiquetan con el paso que van a lo largo de con.

1. Para importar un perfil en autocad ha sido el método más rápido que he encontrado abrir el archivo de texto de la superficie de sustentación con excel para que organizará los datos (estos archivos para muchas superficies de sustentación pueden encontrarse en la base de datos de superficie de sustentación UIUC). Entonces insertar una columna entre el x y y datos y llenar cada caja con una coma y comprobar que el primer punto y el último punto en el mismo lugar así que el programa crea un objeto cerrado. Luego copiar estos datos en el archivo txt y guardarlo. Una vez que se guarda el ir detrás y resaltar todos los datos asegurándose de no incluir cualquier títulos. Luego en Autocad el comando "spline" y pega cuando te pida el primer punto. Presiona enter y hasta que el indicador de comandos el comando. Datos de superficie de sustentación generalmente formato tal que el cable es de 1 unidad como tal es muy fácil de la superficie de sustentación para el tamaño apropiado de la escala simplemente mediante el cable deseado como el factor de escala.

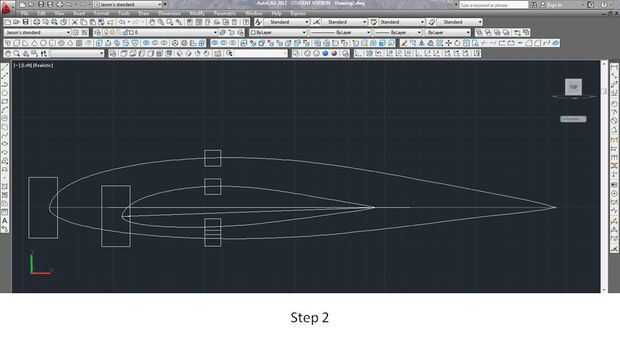

2. Dibujar los perfiles y alinearlos como dictadas por la planta. Observe que la punta del ala (la superficie de sustentación pequeña) se establece en 2 grados nariz abajo en comparación con la raíz del ala. La vanguardia y mástiles deben cuidadosamente el tamaño del dibujo ya que el producto final será la membrana del ala, por lo tanto el los largueros deben extraerse más estrecho de lo que son. Es preferible hacer los largueros y el borde de ataque más alto que el requerido para hacer el dibujo vaya más suave. También se encuentran las muescas del larguero una manera tal que el mástil todo cabrá en la costilla mientras siguen siendo cuadrados.

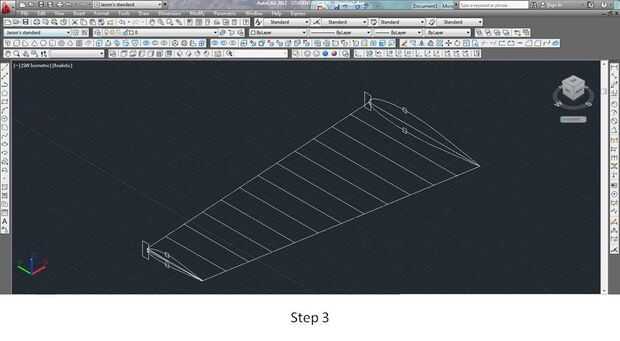

3. Aquí las secciones de superficie de sustentación se muestran en cada extremo antes de que ellos son abuhardilladas juntos para formar las secciones de superficie de sustentación intermedia.

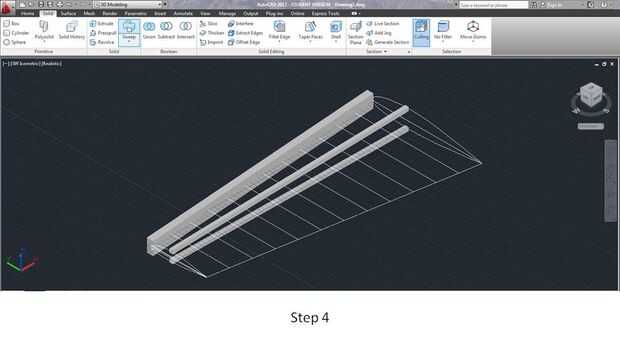

4. El mástil de ala y el borde sub son abuhardilladas para que puedan restarse del ala más adelante.

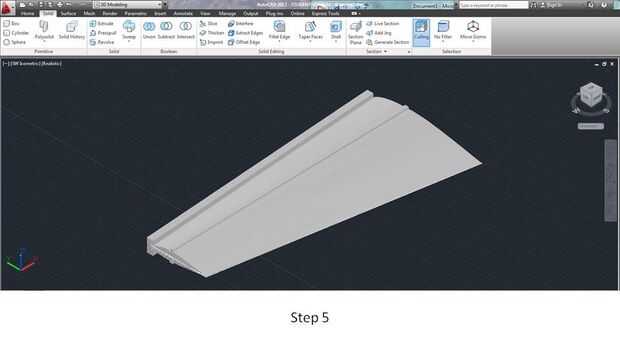

5. Ahora los perfiles son abuhardilladas creando la forma del ala mientras que también teniendo la ubicación de la spar y sub borde visible.

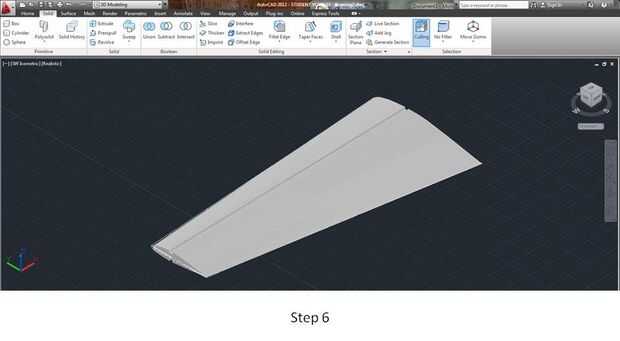

6. Se han eliminado la vanguardia spar y sub utilizando "sustraer" dejando la forma exterior del ala, menos la vanguardia que no forma parte de las costillas.

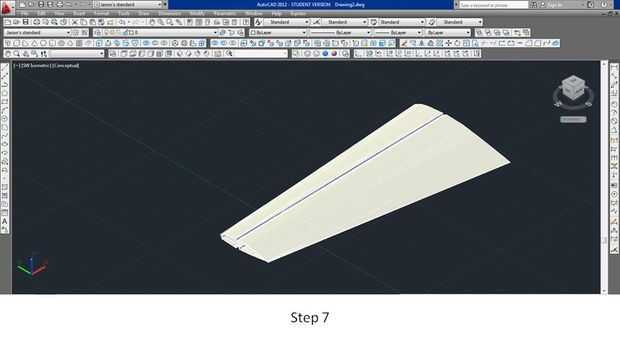

7. El ala luego ahuecado usando "solidedit" y seleccionando "shell". La extremidad de ala y raíz entonces se seleccionaron como las caras para eliminar, y lo que queda es la piel del ala. Por lo tanto la pared interna de la piel del ala es la forma de la costilla.

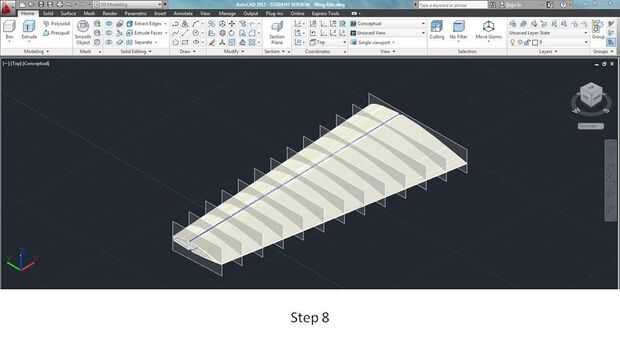

8. Ahora usando el botón de "plano de sección" en cada uno de los lugares de costilla de ala que se generará una sección del ala.

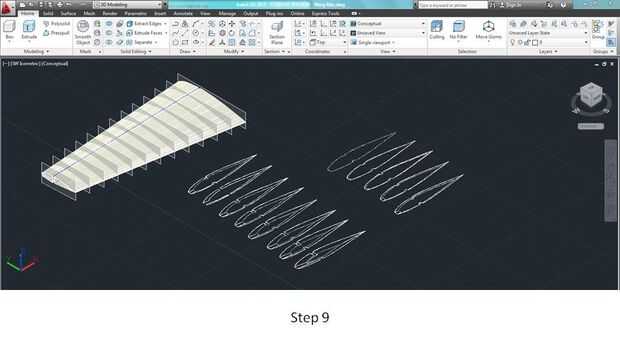

9. Luego en "plano de la sección" seleccione generar sección. Con este comando las secciones transversales en todas las estaciones ya puede visualizarse mediante la generación de una sección para siempre de la costilla. Para ayudar en la aproximación de las costillas del ala durante la construcción recomiendo trazar una línea horizontal desde el borde de fuga del ala a través de la vanguardia. Esto le permitirá alinear correctamente el ala si es que construir con toque y también ayudará a que el ala recta.
10. Otra vez ya que estas plantillas son realmente la piel del ala dentro de la línea interior es la correcta para corte en.

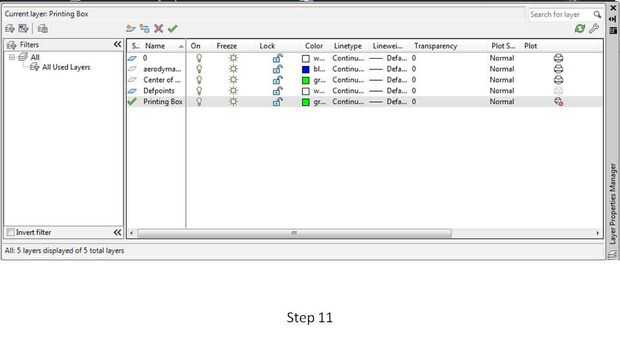

11. Ahora con las costillas todos etiquetados utilizando el comando de "texto" que están listos para ser impresos. Por cada página de las costillas he hecho un cuadro de impresión para permitir la fácil impresión repetible. La caja no imprime ya que es en una capa independiente que esté de la impresión pero todavía aparece en la pantalla. Va a imprimir todas las costillas más pequeñas sobre papel resume ya que es una pesada que hará una plantilla de más. Los perfiles más grandes serán impreso en papel normal y luego reforzadas antes de que las costillas se cortan
