Diseño y construcción bonito avión RC (25 / 60 paso)

Paso 25: Ala fabricación: colocar las costillas no estructurales

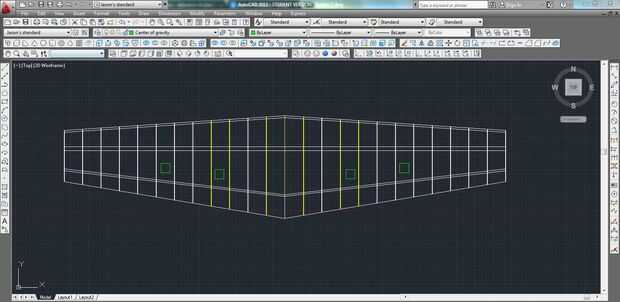

Ahora que se hace la tapa del mástil superior es posible siendo colocar las costillas de ala en el larguero para hacer el ala. Para hacer este proceso mucho más fácil elaborado un plan de ala simple usando autocad para construir. El dibujo incluye el mástil de ala, arrastre spar, subleading borde, borde de salida, así como la ubicación de cada costilla. Aunque no es la única manera de hacer esto, venció dibujar un plan a mano o medición como vas. Por la impresión el tamaño completo del plan ala tengo una impresión azul para la construcción, que hace construir un ala recta mucho más fácil.

Nota: Giro ala se consigue montando las costillas en el larguero en el ángulo deseado, la tapa del mástil no se tuerza nada.

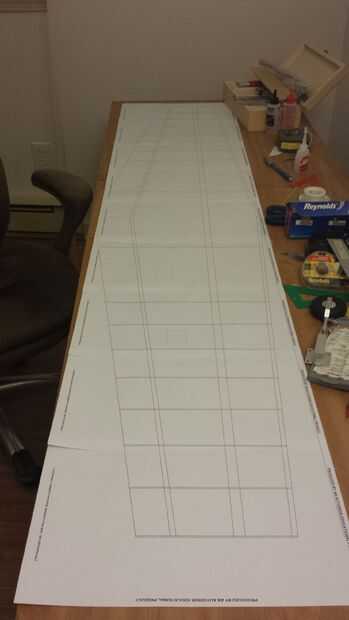

1. Coloque el dibujo de ala, asegurándose de que si se imprimió en segmentos como que estén todos correctamente alineados y que el espacio es correcto.

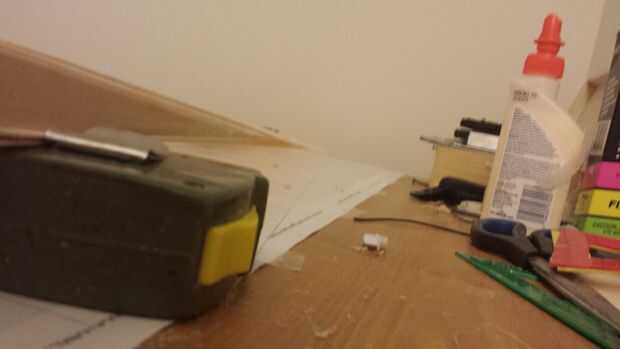

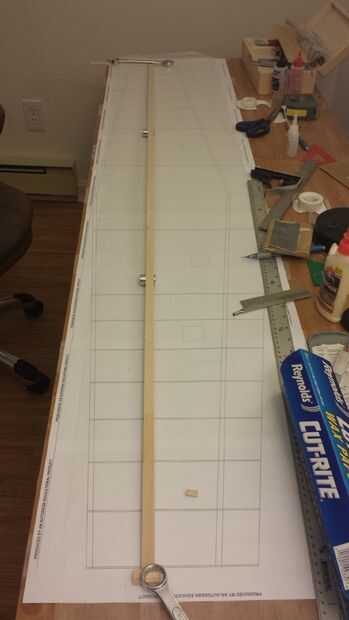

2. Coloque la tapa del mástil superior boca abajo sobre el dibujo utilizando a espaciadores para sostenerlo a lo largo de su longitud y sobre todo en el centro.
3. Ahora transferir la línea horizontal de las plantillas de costilla a la vanguardia de las costillas. Esto es para que pueda construir el ala con la cantidad de giro deseada.
4. Se aplica woodglue a la muesca del mástil de la costilla más externa. Entonces usando el borde de fuga y la marca en la marca de vanguardia Alinee la costilla para que la marca y el borde de fuga son la misma altura sobre la superficie de trabajo. En mi caso esta alineación me daría los 2 grados de lavado que deseaba. Una vez que la elevación de la costilla es asegurar que es cuadrada con la superficie de la mesa, y que está montado en línea con las costillas en el plano del ala.
5. Repita para el otro lado del ala
6. La costilla más no reforzada interior se aplican semejantemente a cómo se instaló la más externa de la costilla.
7. Repita para el otro lado del ala

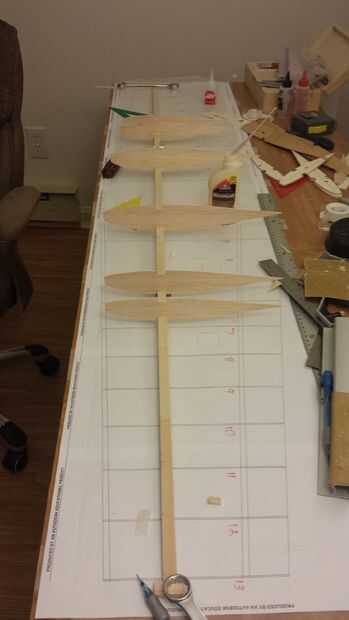

Pegando estos dos costillas en cada ala, ahora es posible alinear el ángulo de las costillas de giro sin necesidad de medir la altura de la mesa. T

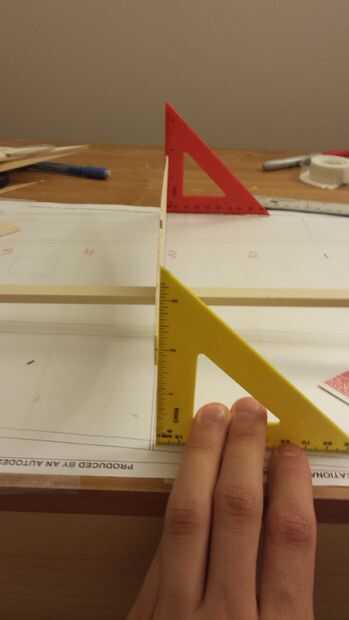

1. Esto se hace aplicando pegamento de madera a la ranura del mástil de la costilla y luego configuración de la Plaza de la costilla a la mesa con un triángulo.
2. Compruebe que la costilla está alineada con el plan de ala.
3. Ahora que las costillas en posición hacia el extremo del ala y mire en el ala de tal una fue que el borde posterior de la extremidad de ala está alineado con el borde posterior de la costilla de raíz.
4. Ajustar la costilla que está colocando el su borde posterior se alinea también entre estas dos costillas.

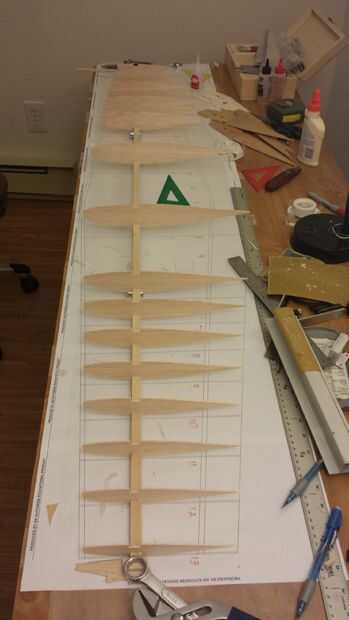

5. Este es un proceso iterativo para check para verificar que la costilla esté todavía con la tabla, alineado con el plan de ala y alinea entre el borde de fuga de raíz y la punta.
6. Una vez que la alineación es perfecta, permite el pegamento para madera configurar.

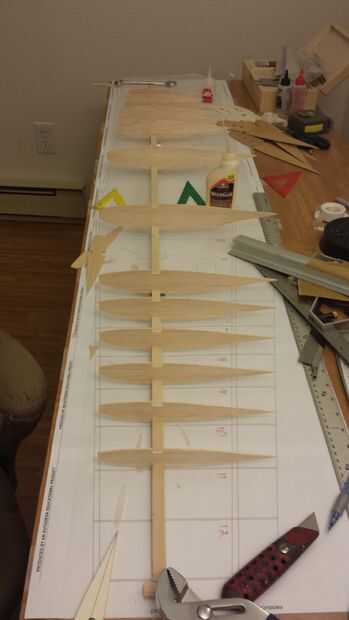

Aunque esto puede parecer un proceso tedioso que va algo rápido ya que mientras que usted está montando una costilla puede hacer una costilla en el otro lado del ala
