Diseño y construcción bonito avión RC (28 / 60 paso)

Paso 28: Ala fabricación: Sub vanguardia

La vanguardia sub es un 1/4" pensar de balsa que se adjunta a la parte delantera de las costillas. Su propósito es ser algo para el cubrir para conectarse ya que las láminas no sería capaz de hacer la curva alrededor del borde principal del ala. También proporciona el grosor necesario para permitir que el borde delantero del ala a lijar a la forma de la superficie de sustentación.

1. Las puntas de las costillas muy suavemente con una barra de arena lijadora tal que todos tienen el mismo ángulo y son perfectamente rectos con respecto a uno con el otro.

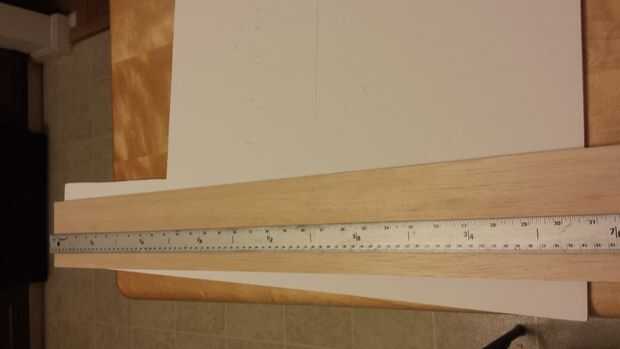

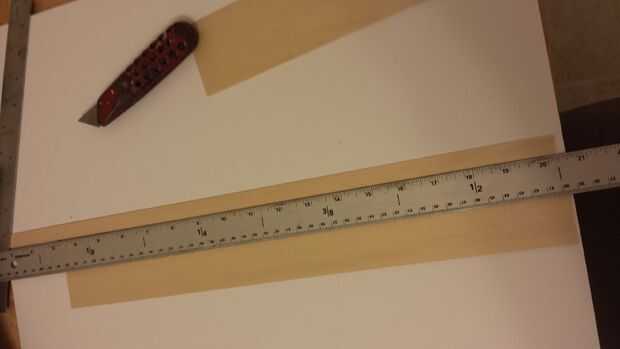

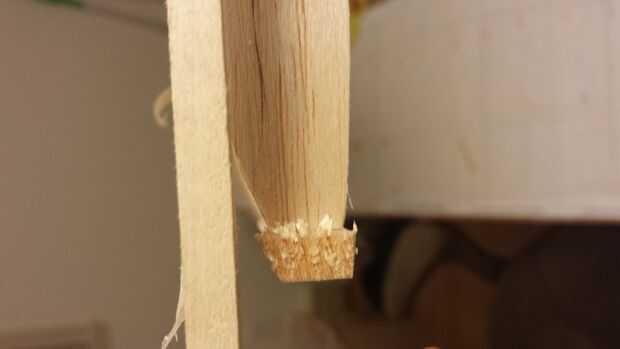

2. Siguiente corte una cara tira de balsa 1/4 de una hoja. Para cortar una tira larga de material más fácil con una maquinilla de afeitar simplemente poner cinta de doble cara en la parte posterior del borde recto y hará la tarea increíblemente fácil puesto que el borde no se mueva durante el corte. También no trate de cortar el material en un solo paso, ya que aumenta las posibilidades de partir la madera. En su lugar hacer unos pases luz para cortar todo el camino a través.

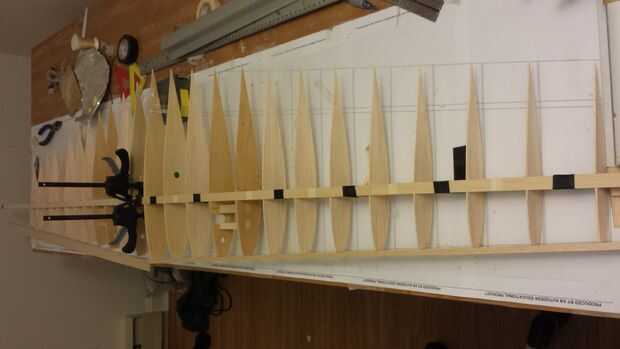

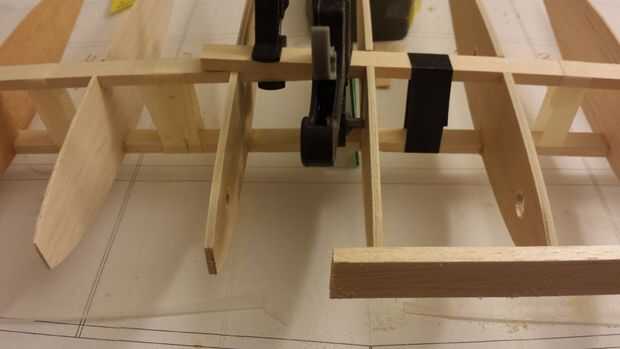

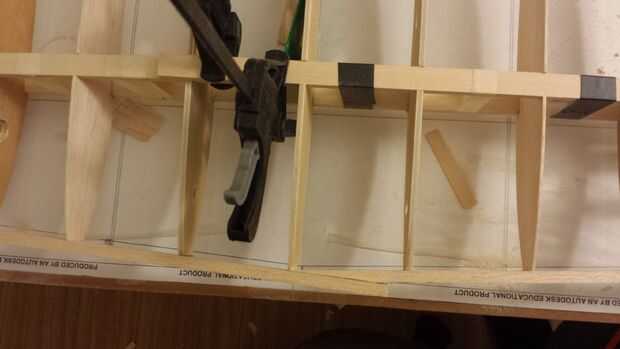

3. Use CA gruesa para pegar el sub de vanguardia a las costillas. He encontrado que es más fácil de aplicar el pegamento a la costilla de extremo y luego alinee la tira con la costilla de centro. Una vez que el pegamento se haya secado luego aplicar pegamento a las costillas de algunos próximas. Tenga cuidado de no doblar las costillas que se pega el borde sub mientras pegado a las costillas nuevo.

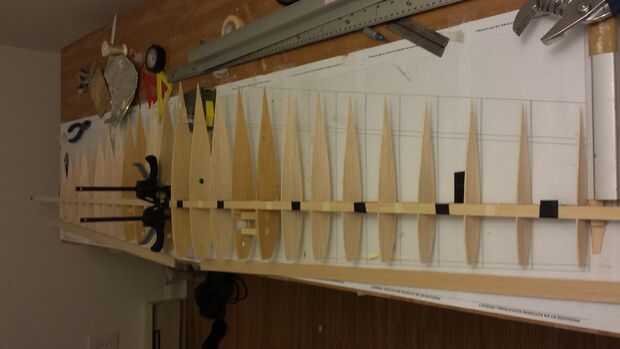

4. Trabajo pegar conjuntos de costillas hasta cubre un lado del ala.

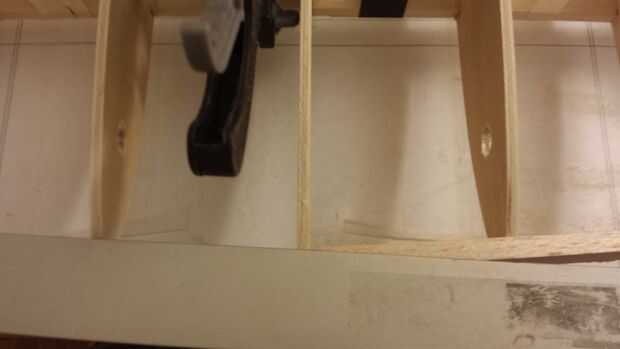

5. Alinee el borde recto a lo largo del lado del ala que no pero tiene el borde sub Unido, luego trazar su camino a la vanguardia que se adjunta.
6. Corte y luego la arena la vanguardia exceso sub hasta que coincida con la ruta del otro borde de ataque de las alas.

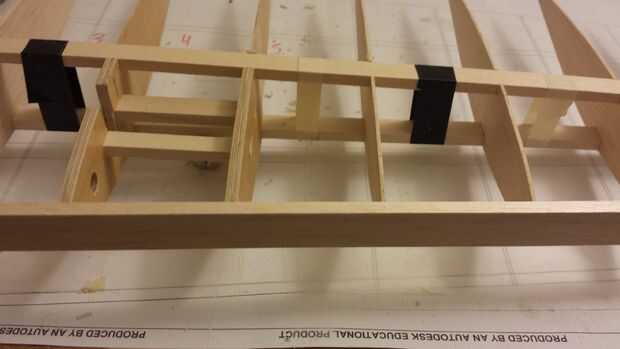

7. Pegar el borde de ataque de sub en la otra ala como se ha hecho. Asegúrese de que quede centrado como se muestra en las fotos.
8. Ahora que se une el borde sub, empezar talla (usando una navaja de afeitar o un plano de la maquinilla de afeitar) lo más cerca para que coincida con el contorno de las superficies superior e inferior del ala. No debe ser redondeado en el frente, más bien debería verse como un trapezoide.

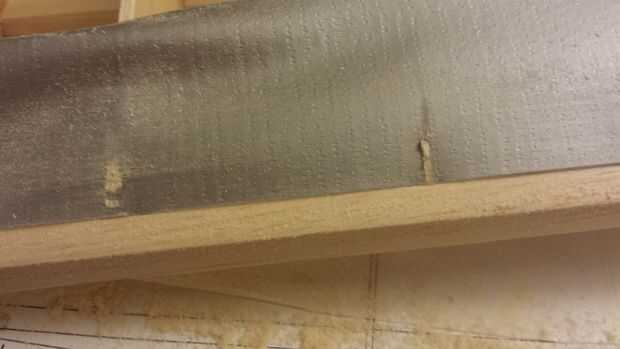

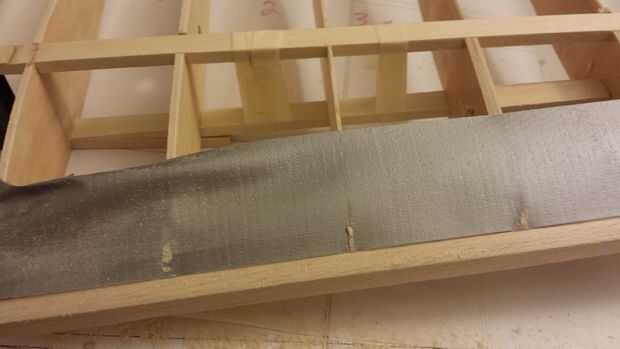

9. Una vez que la vanguardia sub está cerca de la forma de la superficie superior e inferior deben preparar el ala para el lijado. Aplique un trozo de cinta adhesiva a lo largo de las costillas que se lijar delante. Esto protegerá las costillas y servir como una guía para lijar.
10. Mediante un lijado barra arena el borde sub para emparejar los contornos, siendo muy suave y paga especial atención al sonido hace como que Arenas. Charla indica que no se puede conectar una costilla, usted también aquí un sonido diferente cuando comience la cinta de lijado.
11. Recuerde que las costillas son la forma correcta y por lo tanto no deben ser lijadas, la cinta asegura que no será.
12. Para obtener los bordes más una cinta más fina se puede utilizar como masking o cinta de embalaje.
