Diseño y construcción bonito avión RC (31 / 60 paso)

Paso 31: Ala fabricación: construcción mástil de arrastre y alerón

Para construir los alerones es más fácil de construir mientras que el extremo de las costillas que se utilizará para hacer que estén fijados a las alas. Las aletas no son se construye de esta manera desde las costillas en que sección del ala son las costillas reforzadas que se hicieron para el aterrizaje. Las aletas se construirá más adelante. Una vez que se construyen los alerones del borde posterior se instalará en la parte posterior de las costillas. Por último el carenado de la bisagra se instala en el borde superior de la salida trasero.

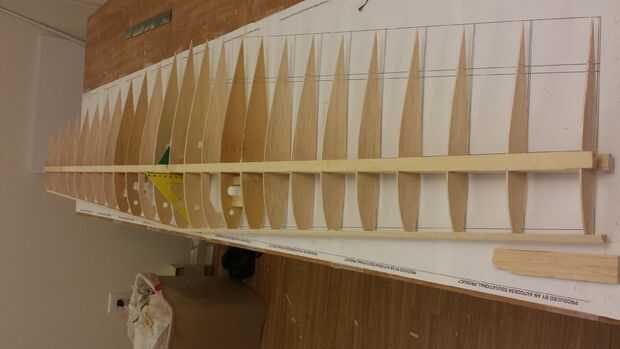

1. Se enfrentarán el ala en el mástil de ala de tal manera que permanecerá.

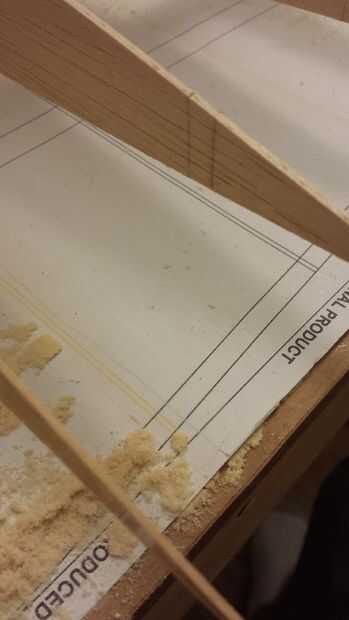

2. Medida desde el borde de ataque hacia donde el arrastre del borde / aletas comenzará y márquela en la costilla de extremo y la costilla más interna en la solapa.
3. Coloque una regla entre las marcas y luego marca todas las costillas, además hacen que la ubicación del centro del radio de la bisagra.

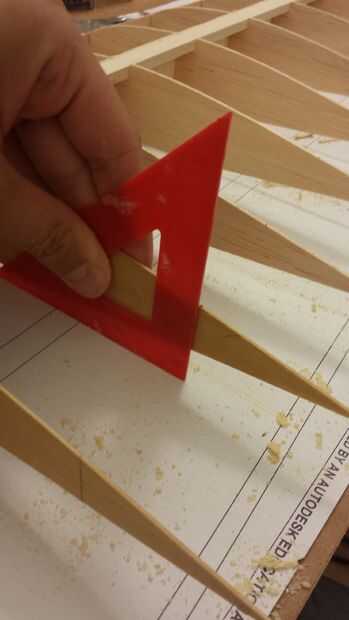

4. Ahora use una escuadra para marcar el borde de fuga de todas las costillas de la parte inferior de la parte superior y la marca para el radio de las bisagras.

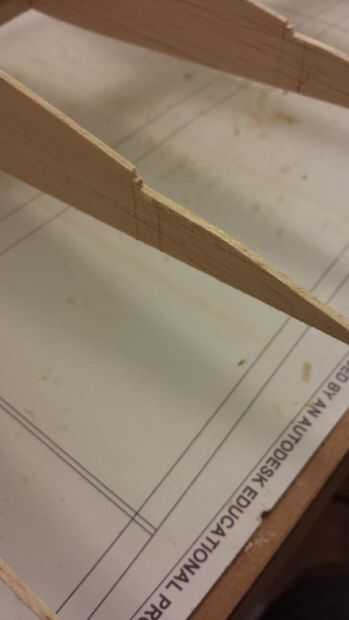

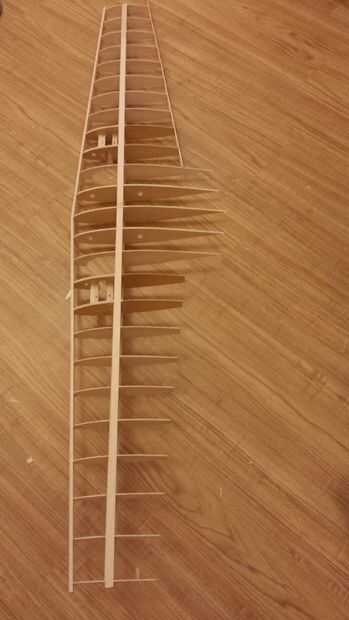

5. Corte de los bordes posteriores de las costillas que no será parte de los alerones o en la sección de la raíz.

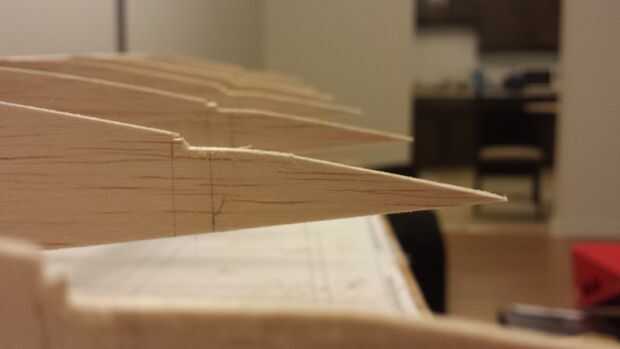

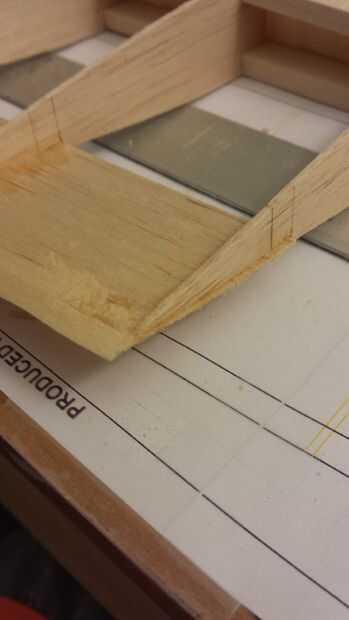

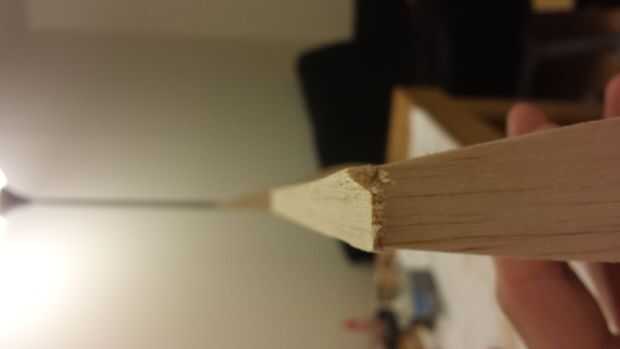

6. Arena el principio de los alerones que encajan bien en los carenados, mirar las fotos de puede ver un ejemplo de lo que esta. Tenga en cuenta que el lijado continuado pasado el punto de centro de bisagras para facilitar la cobertura

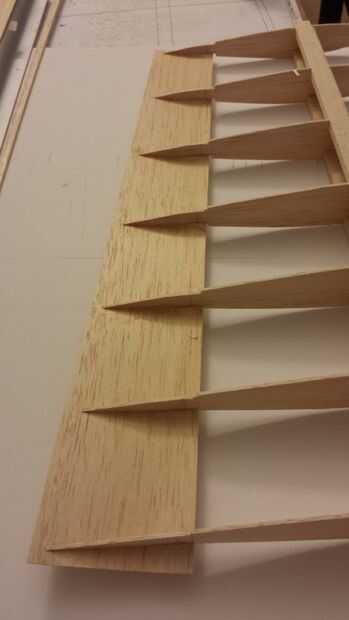

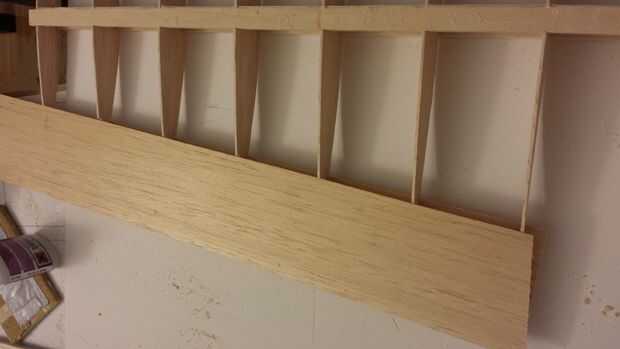

7. Con gruesa cola de CA la balsa 1/32" que cubre a las costillas del alerón. Esto hará que sea lijado al otro lado de los alerones más fácil puesto que ya no se moverán mientras lija.
8. Ahora que los alerones están seguros de arena al otro lado de ellos delgada entonces hasta ajuste el carenado que se instalarán más adelante.
9. La arena del borde posterior de la 1/32" láminas en el lado del alerón que cubre hasta un punto desde el final de las costillas hasta el borde posterior del laminado alerón.
10. Utilizando gruesa cola de CA a lo largo de las costillas del ala para instalar al otro lado de la chapa del alerón.

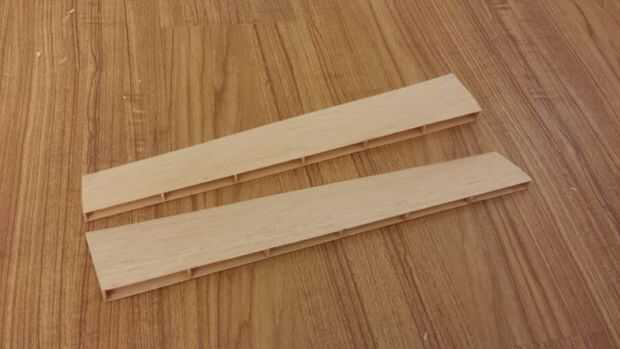

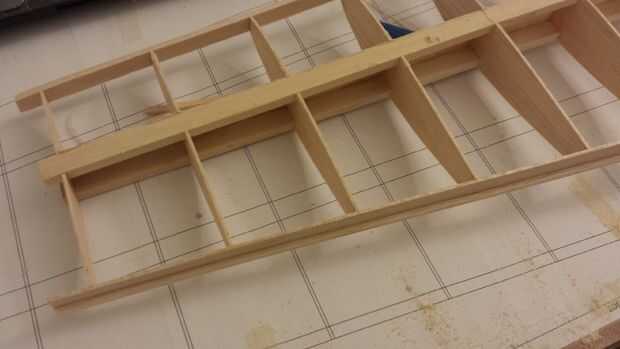

11. Corte a lo largo de la línea que hace que el extremo del ala para separar el alerón del ala.
12. Una vez que se separan los alerones del ala gota CA fina en la piel de alerón para unir el borde de fuga. Tenga cuidado de no añadir demasiado o bien se filtrará a través de la piel.
13. Con los alerones y bordes de fuga de las costillas que se quite del ala de la arena al final de las costillas hasta que todos estén alineados.

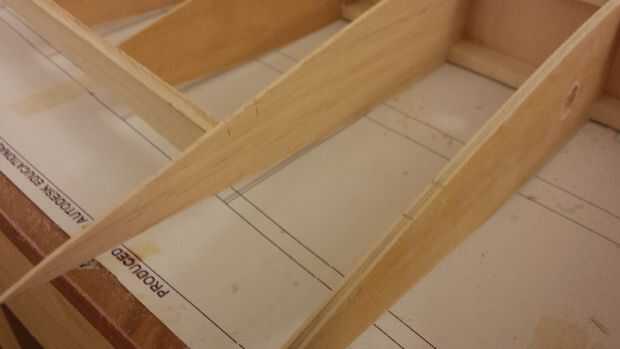

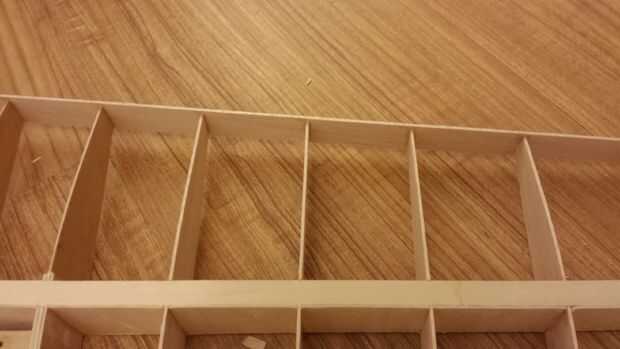

14. Fije el tamaño arrastrar mástil hecho de una tira de 1/16" espesor balsa en el borde de fuga del ala con gruesa CA.

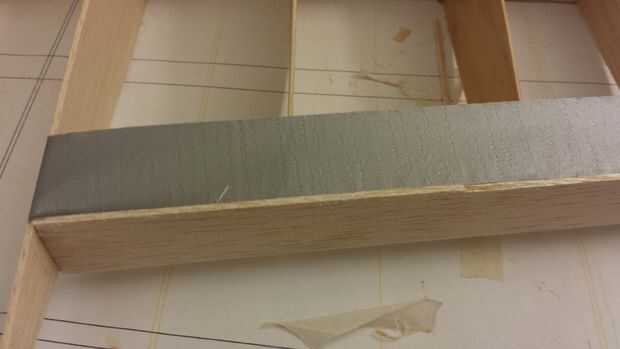

15. Use cinta para proteger las costillas como a la vanguardia a la spar de arrastrar hasta el tamaño de la arena.
16. Determinar el tamaño del carenado de la bisagra que se adapta a la articulación que se está instalando.
17. Pegamento en una bisagra capotaje con gruesa CA y otra vez arena al ras con las costillas.

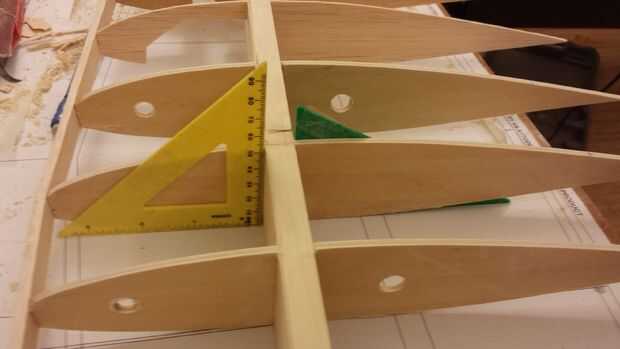

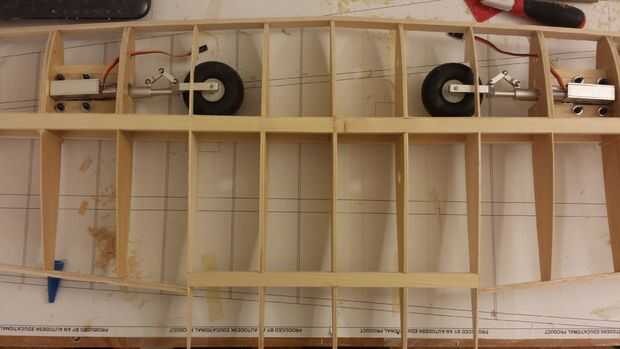

18. Coloque una regla entre los segmentos de spar de arrastre en cada ala y marcan todas las costillas del centro, donde se instalará el spar de arrastre central. Proporciona la estructura necesaria para montar el fuselaje al ala.

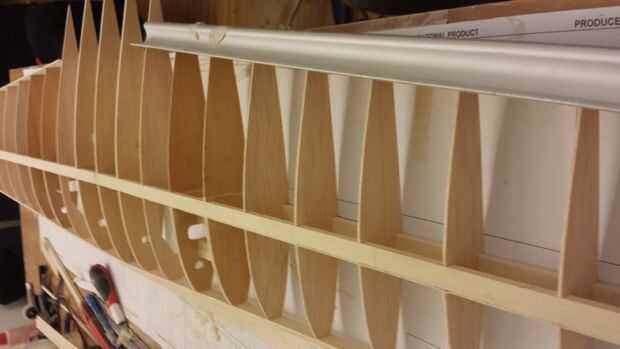

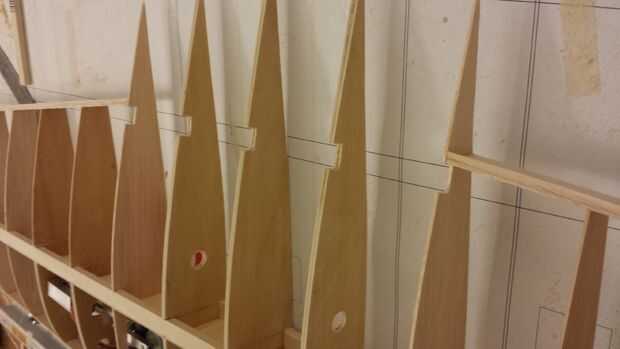

19. Corte las muescas del larguero de las costillas con una sierra de maquinilla de afeitar, haciendo varios cortes hacia abajo y luego rompiendo el material entre ellos, el más cercano los cortes más fáciles que sea. También asegúrese de que el mástil de arrastrar todo está dentro de las costillas. Esto puede requerir la salida de costillas a ser un poco más profundos por el diedro del tablero.
20. Una vez que el mástil se mezcla equipada adecuadamente seca 5 min epoxi en las costillas reforzadas y aplicar pegamento para madera a cualquier no reforzado con costillas para asegurar el mástil de arrastre central.
