Diseño y construcción bonito avión RC (33 / 60 paso)

Paso 33: Ala fabricación: acabado alerones

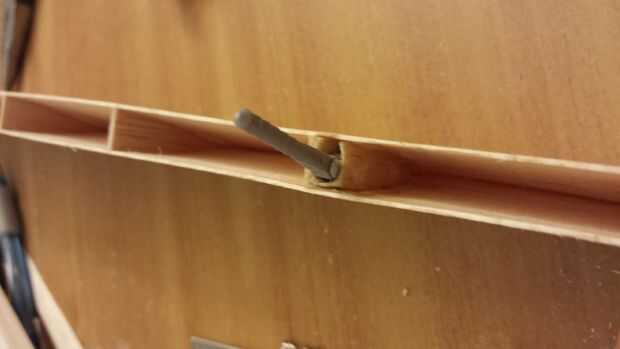

Ahora que se terminan las cáscaras de los alerones, los vínculos de control y las bisagras deben construir en el alerón y en el ala. Ya tengo elegido utilizar el sistema de impulsión rotativa para mover la superficie de control los alerones no tendrá ningún cuernos de control visible pero en cambio tendrá una ranura en el lado de ellos donde girará un alambre doblado para mover la superficie de control. En este paso será describir cómo hice las ranuras, instalado los bolsillos de la bisagra y bisagras, así como la vanguardia se instaló en los alerones. Información adicional sobre los sistemas de impulsión rotativa puede encontrarse en el enlace de más abajo.

http://augiemckibben.tripod.com/g2_instructions.html

1. El sistema de impulsión rotativa que compré no incluyó una serie de bolsillos por lo que tuvieron que fabricarse. Primero corté 6 hojas lo suficientemente grande para hacer los bolsillos para todos de mi control en superficies de fibra de vidrio de 2 oz.

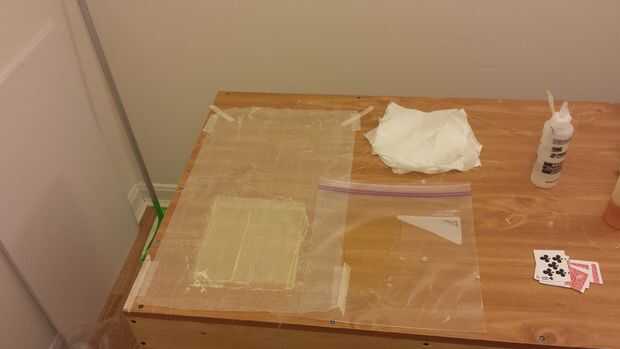

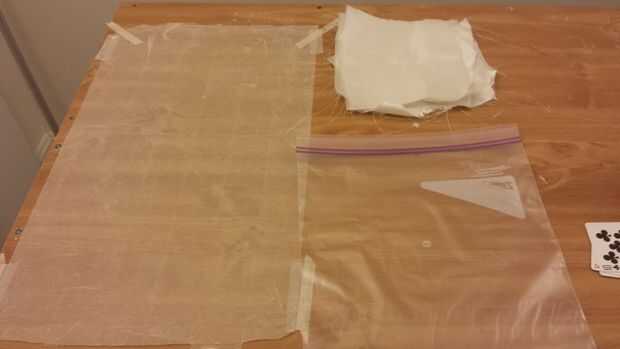

2. Para prepararse para el wet layup cinta adhesiva una hoja de cera a la superficie de trabajo.
3. Mezclar el epoxi y trabajar en el la primera capa de fibra de vidrio, una vez que esté bien mojado lo coloque en la hoja de cera.
4. Moje la siguiente hoja de fibra de vidrio y después squeegeeing hacia fuera el lugar de exceso de epoxy sobre el capas de fibra de vidrio previamente colocado. Luego la escobilla de goma la plys juntos para eliminar posibles burbujas de aire. Repita esto hasta que todos los plys se apilan juntos.

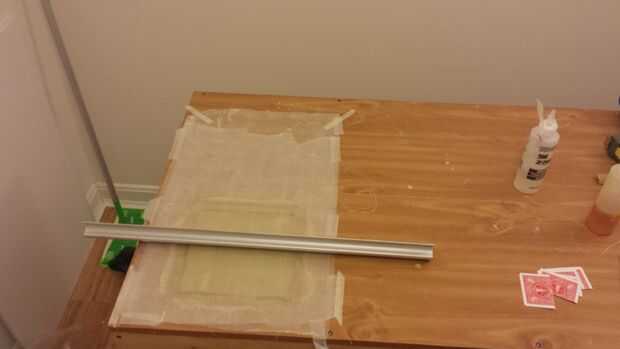

5. Coloque una hoja encerada en la parte superior de la pila de laminado y rasqueta a burbujas de aire para asegurar que se crea una superficie plana lisa.

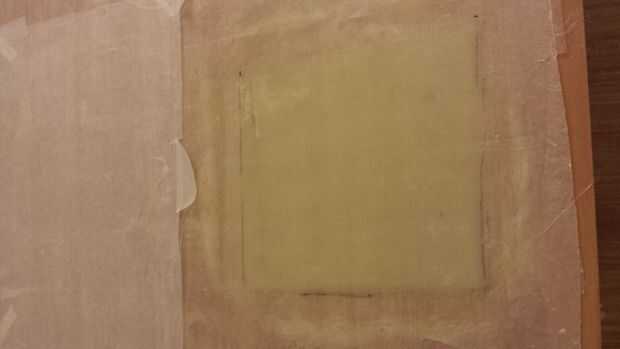

6. Espere a que la resina curar.

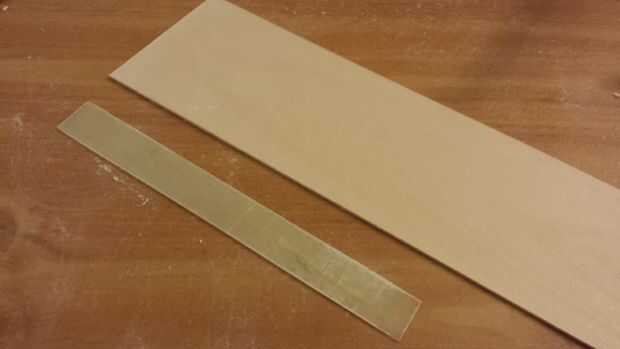

7. Usando una navaja de afeitar vi las tiras de la fibra de vidrio placa aproximadamente 3/4" de pulgada de ancho. Éstos forman las superficies interiores de la cavidad que el eje gire en.

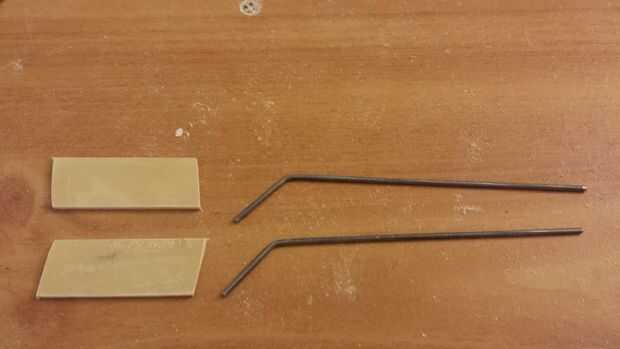

8. La necesidad de bolsillos para ser lo suficientemente grande como para permitir que el eje rote libremente dentro por lo tanto me hizo mina 2.5" de largo. Otra vez corte la fibra de vidrio con una sierra de maquinilla de afeitar.
9. Mientras que usar el áspero de equipo de protección adecuado por lo que será la parte exterior de la bolsa y también el exterior 1/4" pulgadas en la superficie interna, esto permitirá que la fibra de vidrio encolar manteniendo un bolsillo interno liso.
10. Pegar un soporte 1/16" espesor tilo a la parte posterior de los trazadores de líneas de fibra de vidrio.

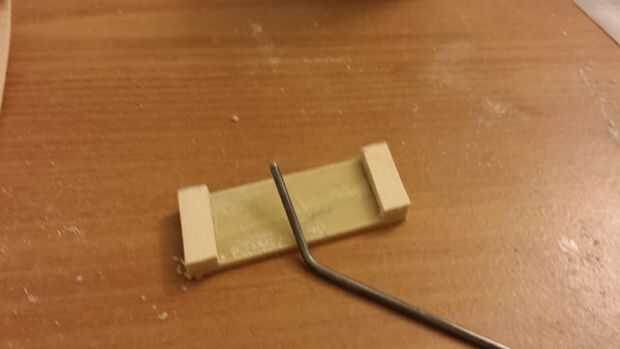

11. Ahora debe establecer la diferencia entre las dos placas utilicé un trozo de madera de 1/4 x 1/8 baja hacer el espaciador para el eje. Pegar primero los separadores en el interior de una vez de los espaciadores de fibra de vidrio con espesor CA.
12. Arena los espaciadores y lugar entonces el otro bolsillo la mitad de los espaciadores y compruebe el ajuste con el eje de transmisión. Debe quedar apretado, pero no apretado como para que no gire libremente y sin problemas.

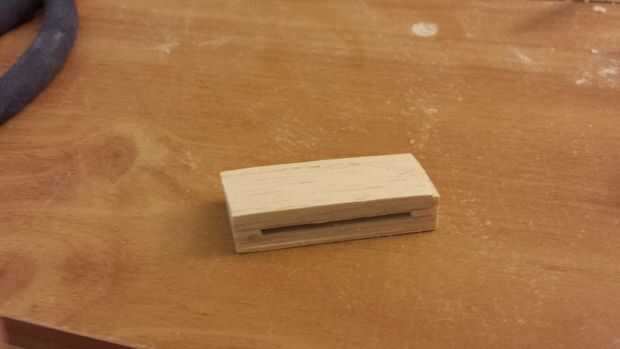

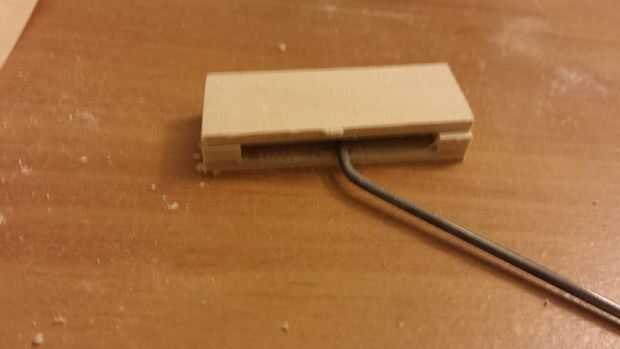

13. Una vez que el ajuste deseado se logra pegar la pieza superior de fibra de vidrio sobre el inferior para hacer el bolsillo.
14. Tira fina de pegamento de balsa en cada lado del bolsillo hasta que es el espesor de la abertura en el alerón. Luego lije la balsa hasta el bolsillo encaja perfectamente en el alerón, pero también el bolsillo debe quedar alineada con la línea de bisagra en el centro de la superficie de control.

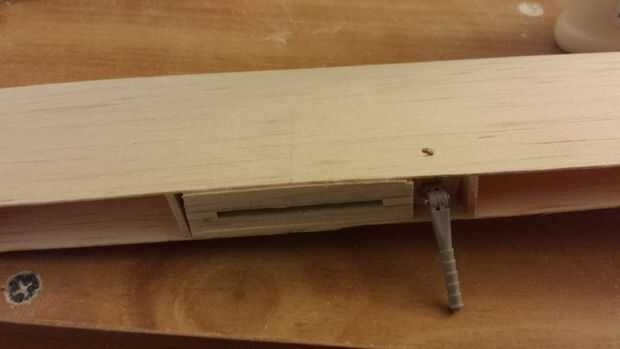

15. Una vez que el ajuste deseado se logra por la Asamblea de bolsillo lo instale en el alerón con pegamento de madera.

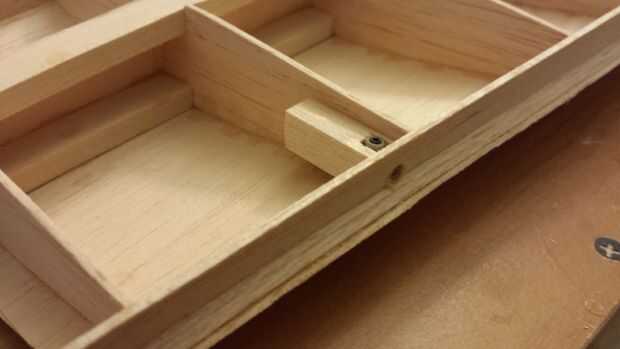

16. Los bolsillos de bisagra están hechos de una varilla de 3/8 x 3/8" de la balsa con una longitud de espera perforar sabios en la varilla.
17. Luego se corta una muesca en la parte superior del agujero para que el tornillo puede ser instalado.
18. Ajuste las bisagras hasta que encajen bien en el bolsillo y se centran en seco.
19. Pegar en los bolsillos de la bisagra y luego el bloque de bisagra en el alerón.
20. Marque la superficie superior e inferior donde la bisagra se encuentra por lo que una vez fijado el borde de ataque, será fácil localizar la bisagra.

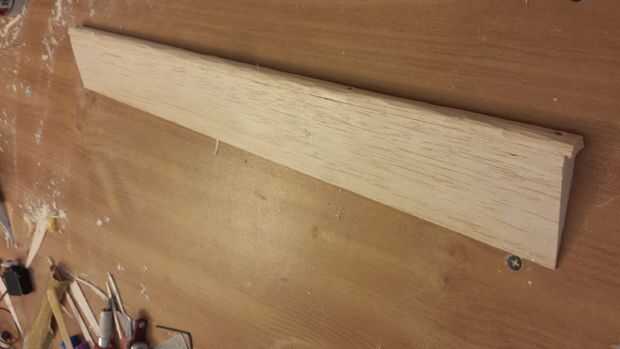

21. El borde está hecho de un pedazo de cara de 1/4" espesor balsa, usar CA gruesa para pegar sobre el alerón teniendo cuidado de no torcer el alerón.
22. Usando una navaja de afeitar tallar hacia abajo el borde de ataque hasta que esté cerca de circular, entonces utilice una barra lijadora para lograr la curvatura deseada.
23. Por último cortar la vanguardia frente a las bisagras.
