Diseño y construcción bonito avión RC (36 / 60 paso)

Paso 36: Estabilizador Vertical y timón fabricación

El estabilizador vertical se fabrica muy similar a la mariposa pero es mucho más simple y rápido de fabricar. Esto es porque es

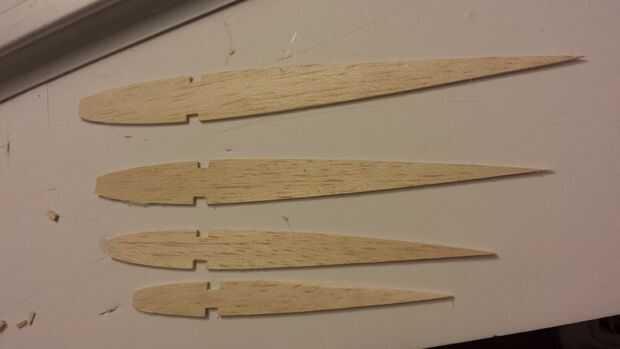

1. Utilizando la misma técnica que se utiliza para hacer las plantillas de la costilla de ala elaborar las plantillas de la costilla del timón (NACA0010).

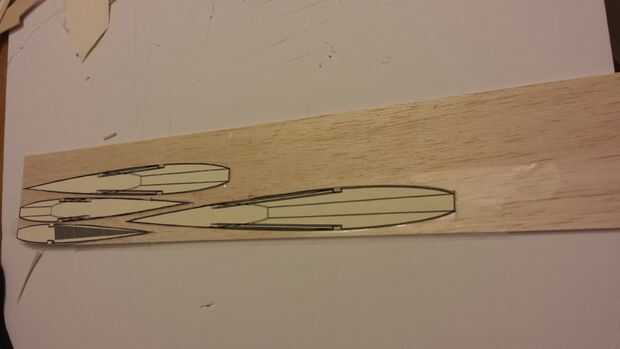

2. Imprimir y usar cinta de doble cara para fijar las plantillas a la población de balsa 1/16 pulgadas.
3. Cortar las costillas y luego la arena a la forma final.
4. Corte las muescas del larguero.

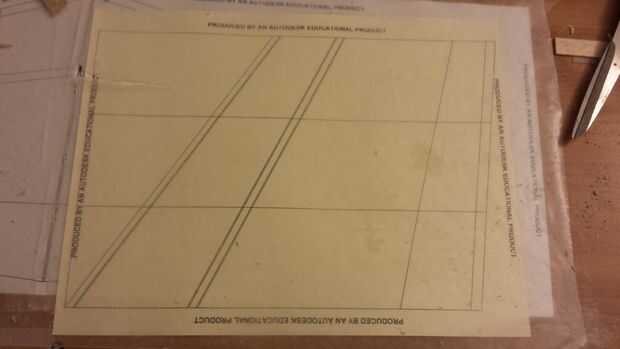

5. Dibujar la letra azul para construir y luego cubrir con papel de cera.

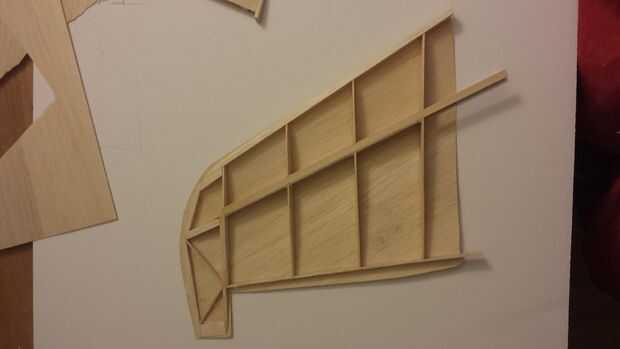

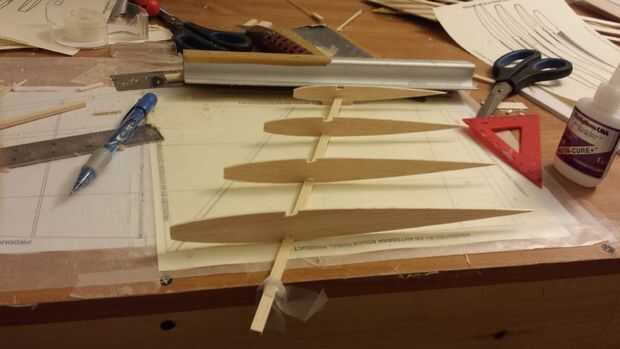

6. Corte del larguero del timón de dirección hecho de basswood 3/16 x 1/8 de longitud. Luego coloque el larguero del timón de dirección en los estampados azul asegurándose de apuntalar la punta para que el centro del timón es horizontal.

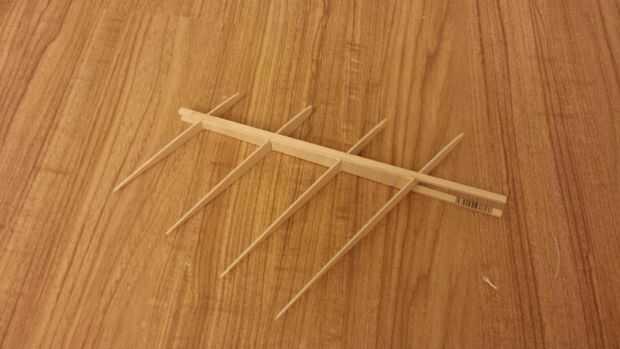

7. Pegamento en las costillas, al comprobar que las costillas son cuadradas con la tabla.

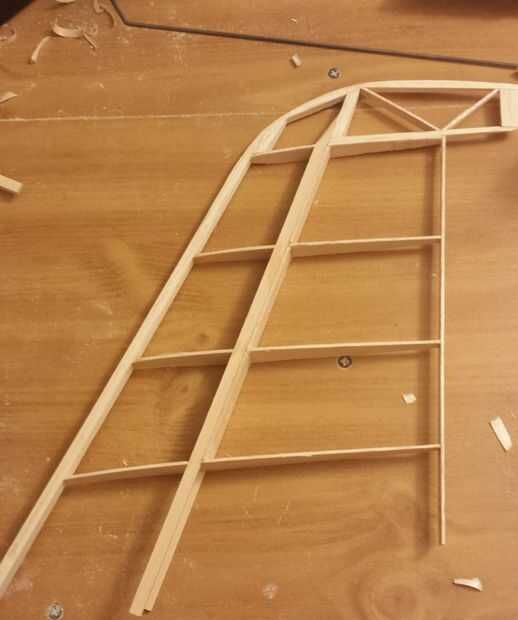

8. Una vez que las costillas son todo instalado seco el otro mástil medio asegurándose de no gire el timón. Una vez que el ajuste es correcto pegamento en la tapa del mástil.

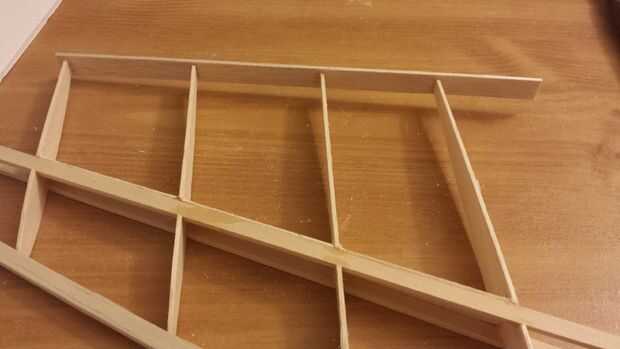

9. La web de la corte se hace de balsa 1/16". Corte e instale como hace en el ala.
10. Lije el borde un borde recto a ángulo correctamente las costillas para la instalación de la vanguardia de la sub.

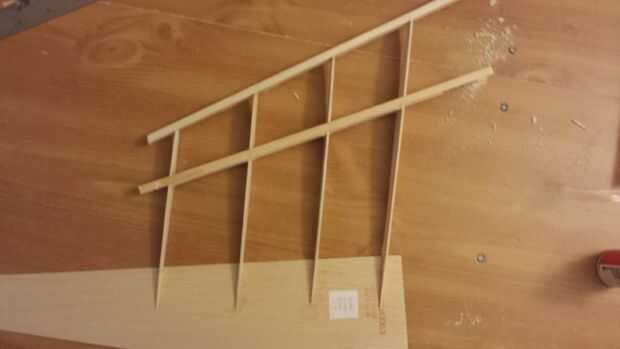

11. La vanguardia sub es 1/4" densamente sobre tira de balsa echó a un lado que puede ser pegamento a las costillas con gruesa CA.
12. Utilizar una maquinilla de afeitar para conseguir el borde sub cerca siguiendo el ángulo de las costillas. Una vez que la forma es utilizar la técnica de cinta que se utilizó en el ala para proteger las costillas como se lija en el borde de ataque de la sub.

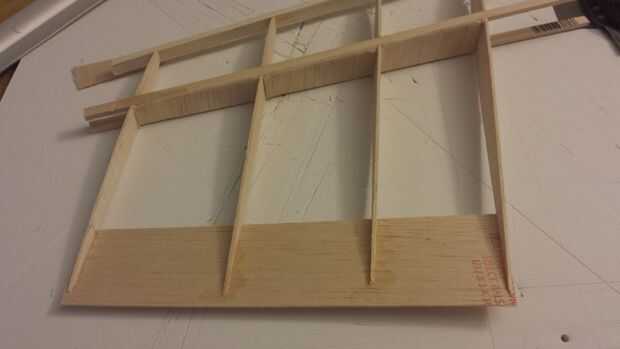

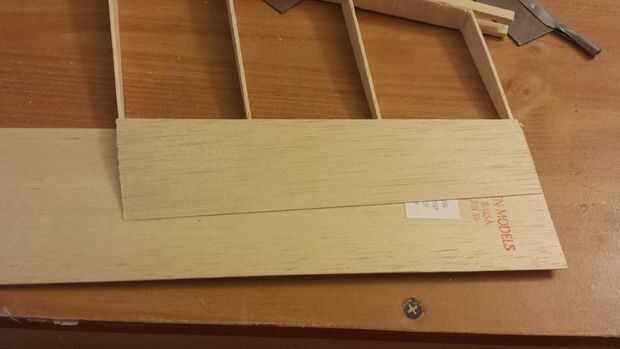

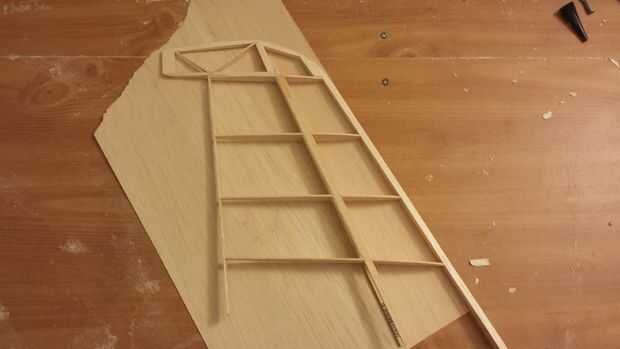

13. Marca en el estabilizador vertical donde el timón se iniciará luego pegar un lado de la chapa en la parte que va a ser el timón de dirección.
14. Del borde posterior de las láminas de arena como en los alerones y luego pegar las láminas en el lado opuesto.
15. El timón en el estabilizador vertical utilizando una maquinilla de afeitar de sierra.
16. Coloque el mástil de arrastre y arena como se hizo del ala.
17. Coloque el borde de ataque del timón como en el alerón.

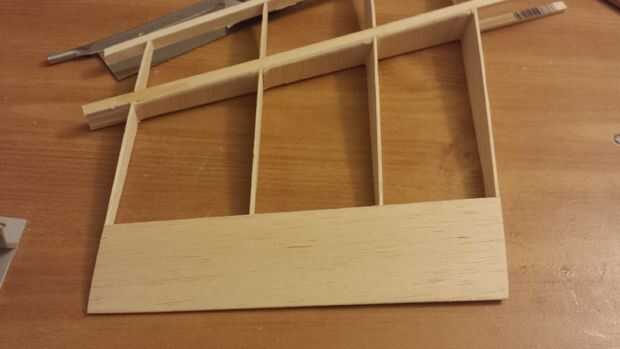

18. Hoja el primer lado del estabilizador vertical usando uno de los métodos utilizados en el ala.

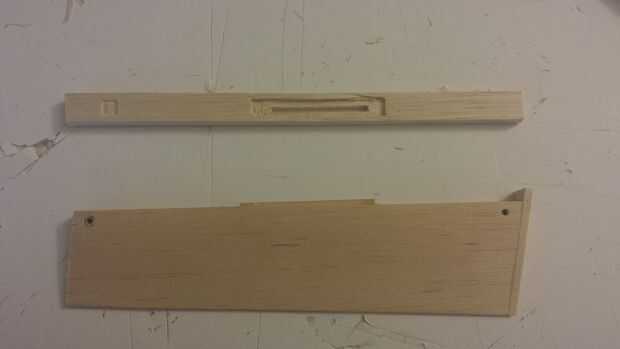

19. La vanguardia de los bolsillos del timón y la bisagra se fabrican exactamente estaban en los alerones.

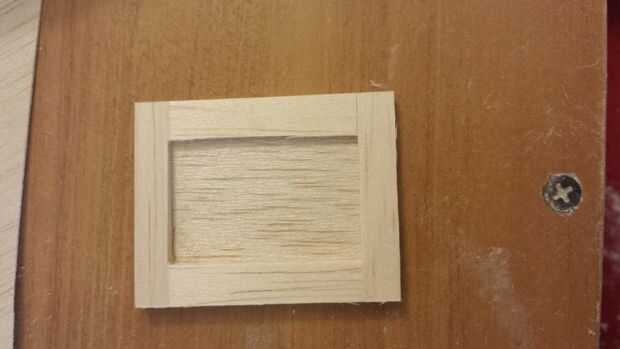

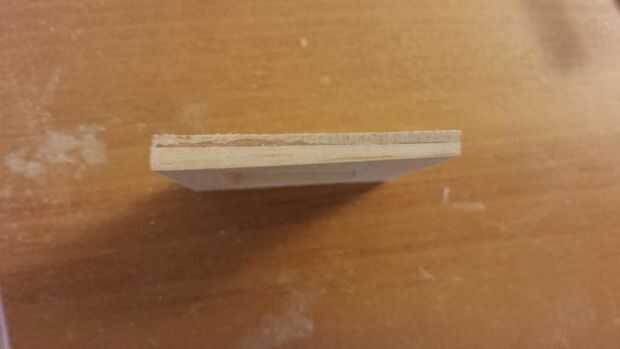

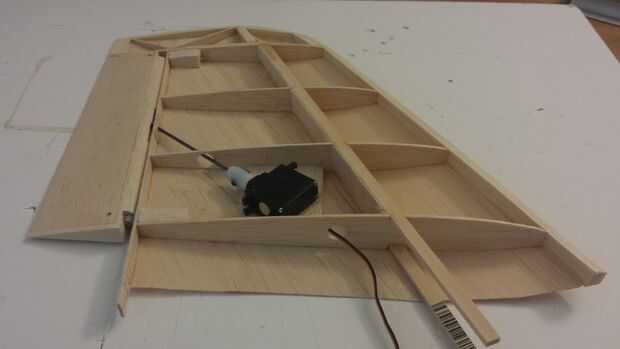

20. Construir un estante de servo como se hizo para el ala y ajustarla.

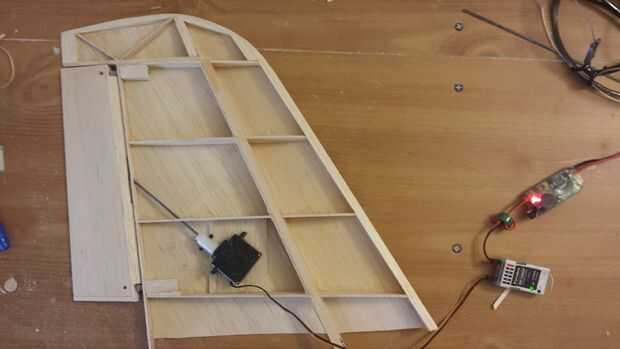

21. Comprobar que está instalado correctamente para la operación lisa y luego de epoxy en el servo.
22. Perfore un agujero hacia abajo a través de las costillas para permitir que el cable de servo salir fuera de la base del estabilizador vertical.

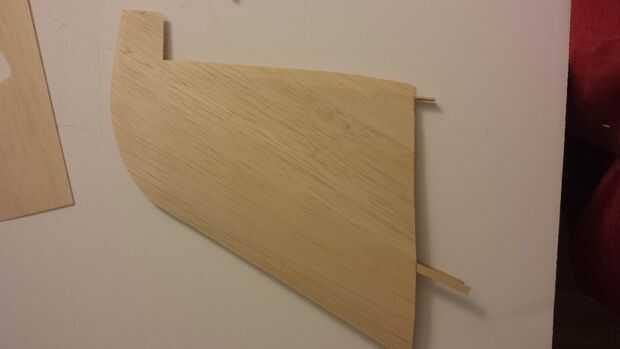

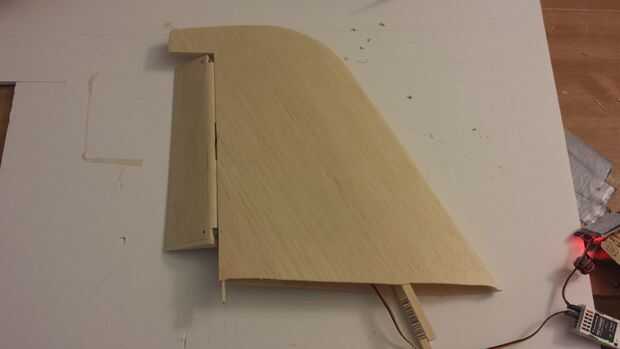

23. Cubre el otro lado del estabilizador vertical trabajando lentamente su camino por la parte posterior del borde de ataque, doblando la chapa arriba y aplicando gruesa CA a las costillas.
