Diseño y construcción bonito avión RC (38 / 60 paso)

Paso 38: Diseño de fuselaje

Este fuselaje está diseñado para soportar cargas de vuelo a través de una celosía, como un puente. Por lo tanto, formadores de la mayoría no están diseñados para llevar cualquier carga. Las cuadernas se unen simplemente a la celosía para permitir un fuselage aerodinámico construir sobre la armadura.

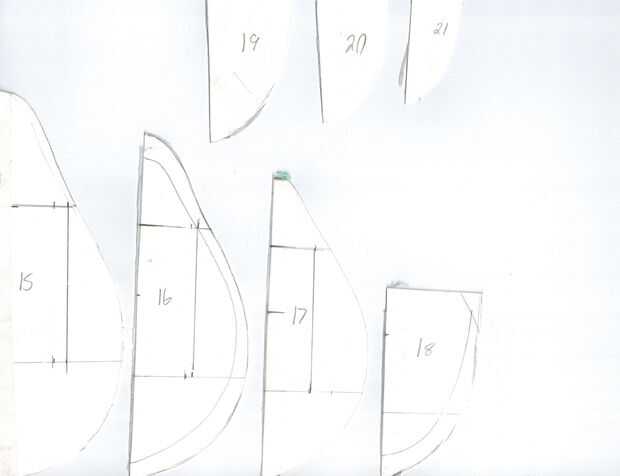

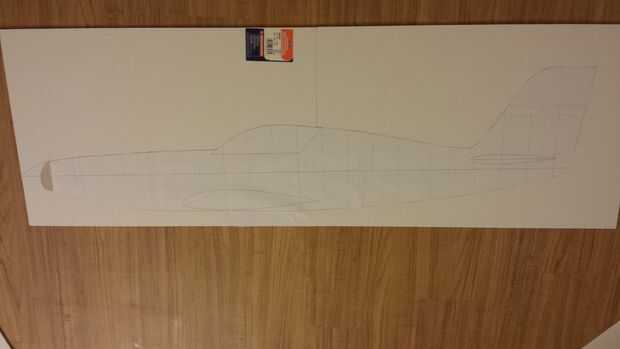

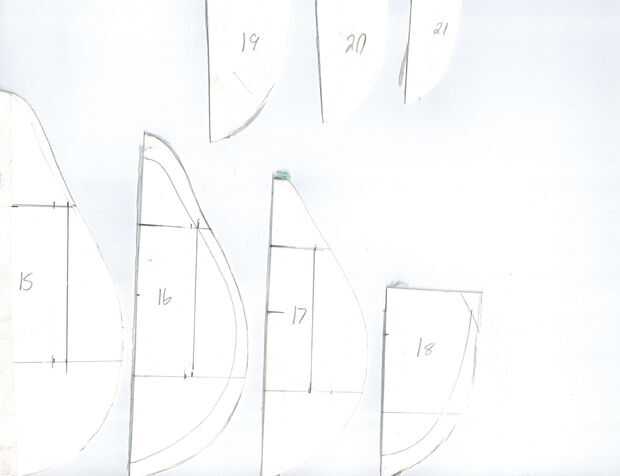

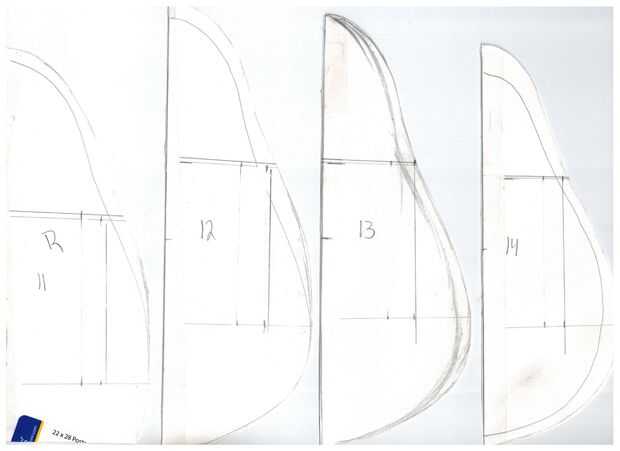

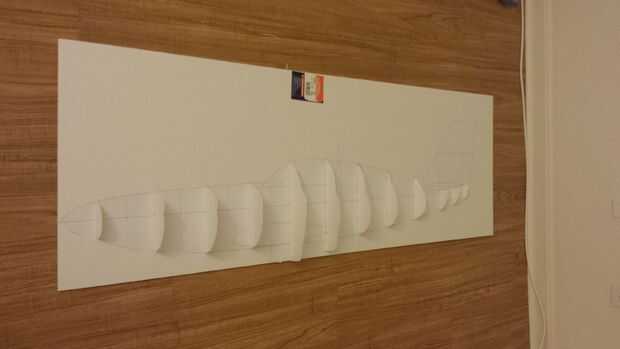

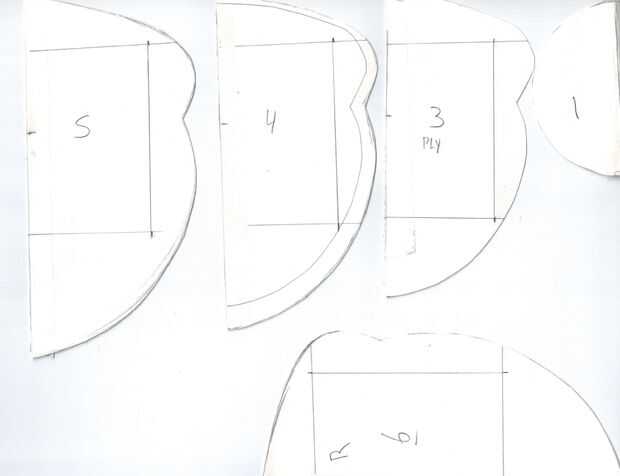

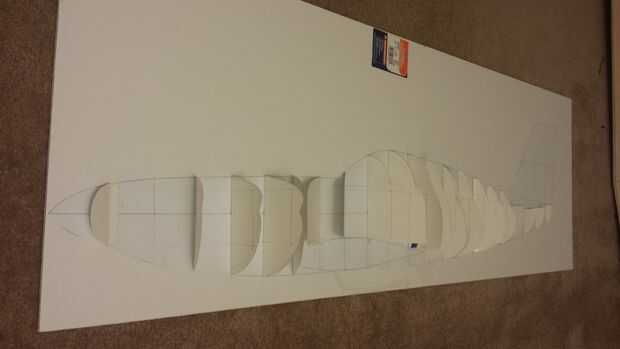

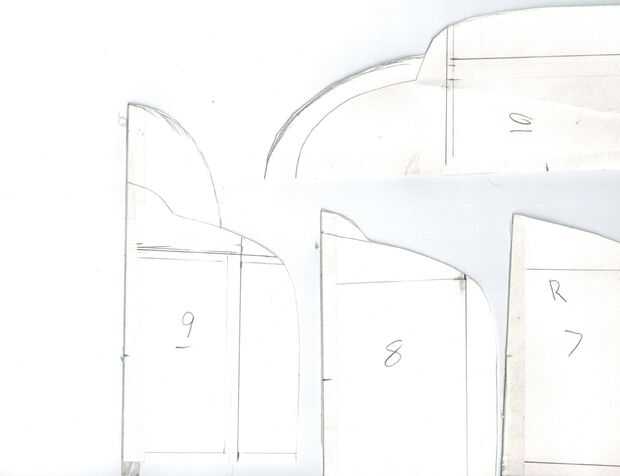

El fuselaje había sido preliminar diseñado en CAD como una vista lateral. De esto tenía que determinar la forma de corte transversal en cada lugar a lo largo del fuselaje. Para hacer esto Imprimí la vista lateral de CAD y luego lo graba en una lámina de espuma. Luego, utilizando cartulina, empecé a cortar cada otra sección de la Cruz, de hay cortar las secciones transversales intermedias. Luego pude utilizar el modelo de tamaño del braguero del fuselaje. Pude hacerlo colocando una regla a lo largo de la longitud del fuselaje y utiliza para determinar la altura de la celosía, entonces medir lo que podría ser la anchura máxima de truss caber dentro de ambos extremos. Dividiendo la diferencia de tamaño entre el número de formadores que estaban entre los puntos finales pude comprobar para ver si la armadura encajaría en las cuadernas restantes. Se puede ver el diseño final del braguero marcado hacia fuera en el fuselaje cortes como cajas transversales. Es una cercha de dos partes con el empalme cerca de la mitad de la cabina. Esto me permitió maximizar el tamaño de la armadura y así la fuerza, reduciendo también el número de juntas entre secciones de truss.
