Diseño y construcción de un sintetizador Meeblip y Arduino, añadido vídeos! (4 / 6 paso)

Paso 4: electrónica

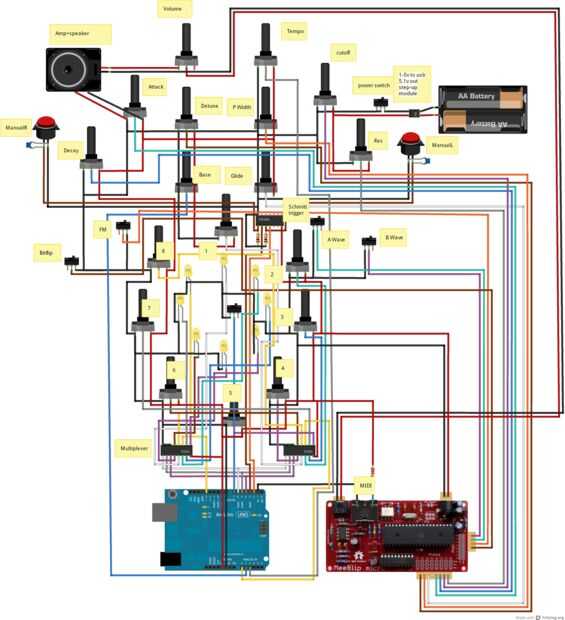

Para la electrónica en este proyecto es el más difícil de este proyecto. Si se puede hacer un PCB, vaya para él, como se va a ahorrar mucho tiempo corregir errores menores. De lo contrario, utilice una placa perforada, ya no necesita ninguna herramienta especial. Puede seguir el cableado como se muestra en el archivo Fritzing en "Acústica Meeblip Scheme.zip".

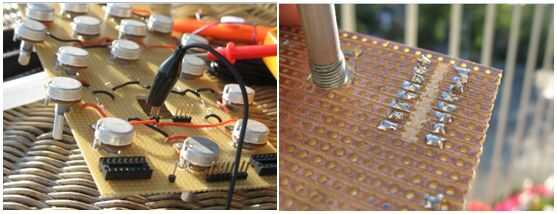

Usted debe ser muy cuidadoso al hacer todo derecho la primera vez, como la fijación de errores es realmente lento. A menudo cuando intento reparar un cable roto, el proceso hace que algunos otros cables snap, haciendo que me pase una hora sobre lo que debe ha sido una reparación de cinco minutos. (Maldito mucho y juró nunca volver a utilizar stripboards, así que ten cuidado!)

Cosas que aquí son cómo utilizar dos pilas AA con un convertidor Step-up en lugar de una batería de 9V. Esto es una ventaja en varios niveles, baterías AA son más barato y más común que el bloque de 9V y también proporcionan una vez ya operativa en la tensión correcta.

Otra cosas es el uso del disparador de Schmitt de invertir. Esto, en combinación con el resistor y el condensador, hace que los botones Manual evitar rebotes y causando una nota activará doble. (Esto se complementa con piezas contra rebotes código Arduino). Revisa esta página para más información.
