Diseño y las láminas de turbina de viento de impresión. (9 / 10 paso)

Paso 9:

Esa es la hoja completa, la siguiente invole de pasos algunos dibujo el eje y una torre adecuada, si te gusta te puede dibujarlos como partes y unirlas en un archivo de ensamblado que fue lo que hice para la impresión sin embargo para los propósitos de esta lección se dibuja el eje aquí en el mismo dibujo. Añado como estábamos haciendo esto como parte de un grupo de 15 que sólo necesitábamos una torre y cada uno de nuestros centros fueron diseñados para caber en la torre.

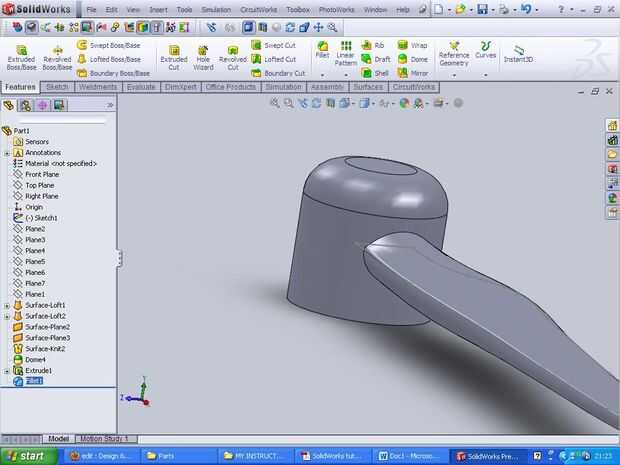

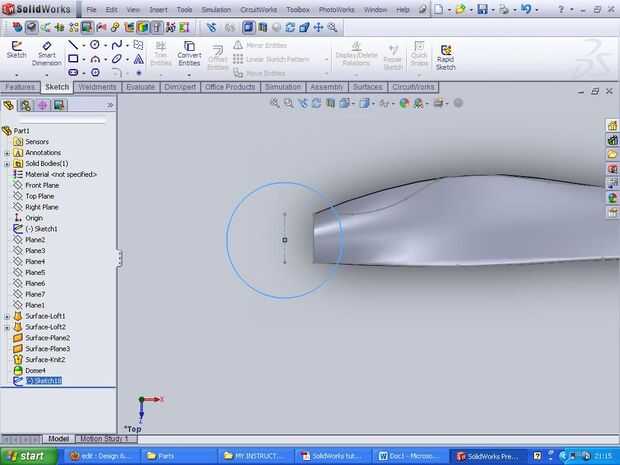

dibujar un círculo lo suficientemente grande como para caber las tres hojas. A continuación utilice ' características y ' sacar jefe Base' en ambas direcciones. El 'Filete' o la 'Cúpula' de la parte delantera (el mismo lado que la parte plana de la hoja).

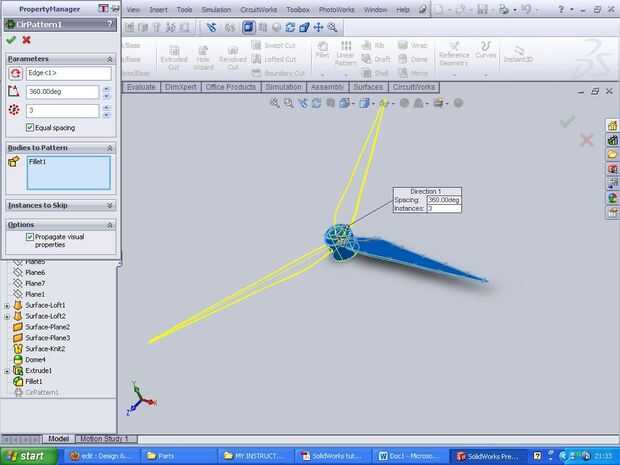

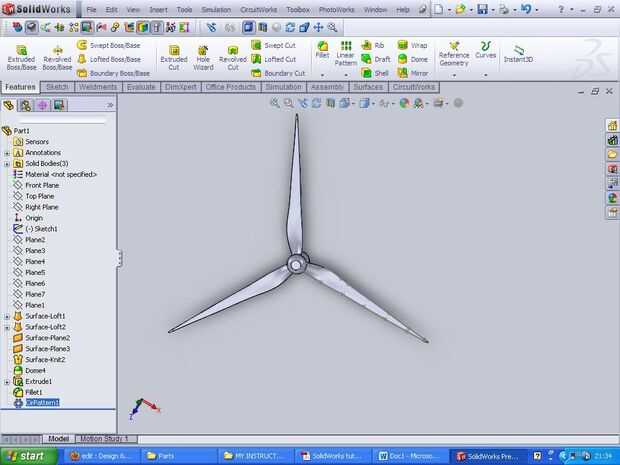

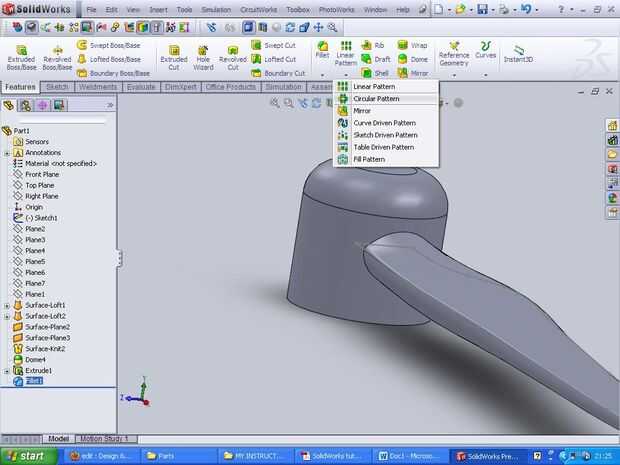

Con 'Patrón Circular' Seleccione 'Cuerpos al patrón' es decir, la hoja para hacer nuestra turbina de 3 hoja que todos conocemos.
