Diseño y modelo 3D imprimen una placa de ilusión óptica usando AUTODESK fusión 360 (1 / 14 paso)

Paso 1: Cómo funciona

Esta ilusión es muy simple. Todo lo que necesitas hacer es averiguar que dos frases que desea mostrar y cortar una frase de la otra diagonal en 45 °. Hay tres trucos para conseguir la ilusión de trabajar:

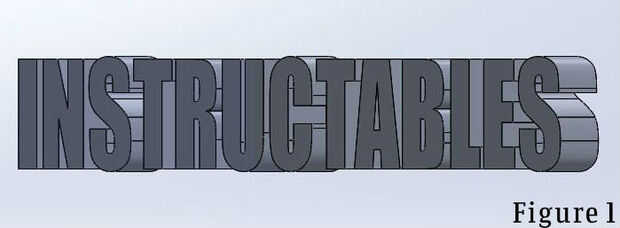

1. La frase que usted elige a ser sólida debe estar impresa lo suficientemente gruesa para que no se pueden ver los huecos cuando se mire desde 45° al lado. Esto se muestra en la figura 1.

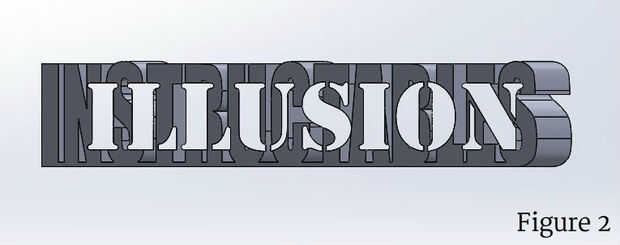

2. La frase que corta debe ser en una fuente de estilo de la plantilla. Esto permite que cada pieza de las letras sólidas para mantener una conexión con el cuerpo después del corte. Esto se ilustra en la figura 2.

3. Debes conectar todas las cartas junto con un pequeño rectángulo de base que también se muestra en la figura 2.

Si eres un experto modelador 3D y la impresora probablemente haya calculado hacia fuera qué hacer ya. Llegar a ella! Si no, no te preocupes! Siga los pasos restantes y serás un experto en ningún momento. Cada paso de modelado con 360 de fusión y creación de una impresión con Slic3r se explica a continuación.
