Diseño y modelo 3D imprimen una placa de ilusión óptica usando AUTODESK fusión 360 (3 / 14 paso)

Paso 3: Haga un 45° medio plano

Antes de nuestro texto plano 3D, tenemos que hacer un 45° medio plano para que podamos ver el grueso del texto desde la perspectiva de la futura corte "ilusión".

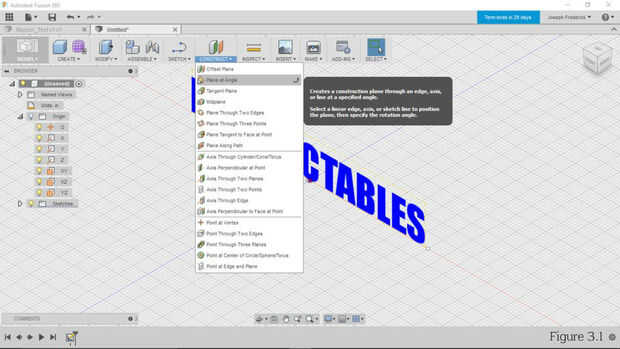

1. Haga clic en la gota abajo del icono de la barra de herramientas de "Constructo" y seleccione "En ángulo plano" como se muestra en la figura 3.1.

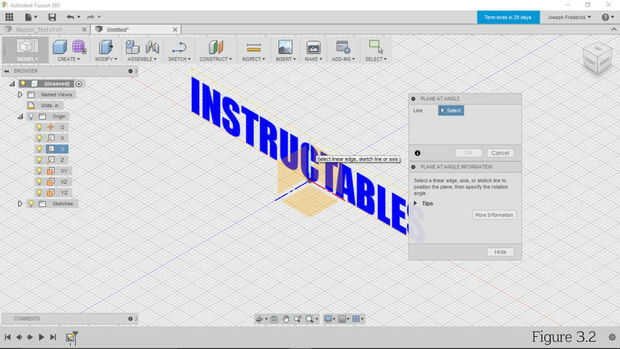

2. Seleccione el verde Y el eje en el árbol o en la ventana gráfica como se muestra en la figura 3.2. Si los planos por defecto o ejes no son visibles puede hacer clic en la flecha junto a "Origen" en el árbol como se muestra en la figura 3.2. Haga clic en la bombilla junto a un elemento en el árbol se alternará su visibilidad dentro y fuera. Si la bombilla es de color amarilla el elemento es visible.

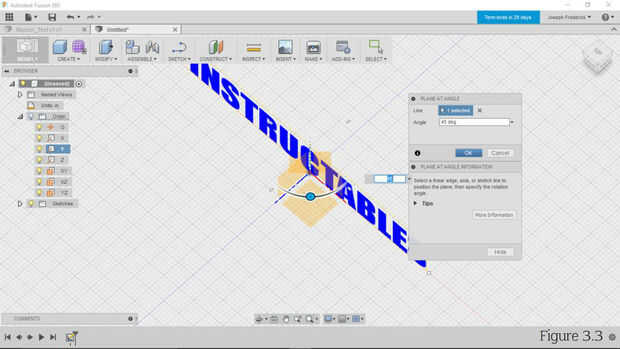

3. Entrar 45 ° en el ángulo del plano (figura 3.3). Si el plano no está orientado como se indica puede que necesite ingresar 135° en lugar de otro para girar el plano de 90°. TIP: Una vez que se imprime el modelo tal vez desea que los espectadores para ver las letras sólidas, o tal vez prefieres el corte letras sean visibles inicialmente. Esto determinará que manera se enfrenta a su avión. Piense en cómo la gente se enfoque y pasar más a menudo su placa y alinear su nuevo plano en esta dirección.

4. Haga clic en "OK" para aceptar los 45° mediados plano cuando satisfecho (figura 3.3).

El modelo debería tener ahora el texto base y un plano medio.
