Paso 7: Recolección de datos y ensayos
He probado el sistema de frenado aproximadamente 25, 30 y 35 voltios DC. Por supuesto, el número de amperios también es importante y puede combinarse para obtener un valor único vatios para cada una de las corrientes variables. Son aproximadamente 9, 14 y 18 W, respectivamente (la tabla es un resumen esto). Para cada nivel (uno de ellos 25 voltios DC etc.), completé 15 ensayos. Esto puede parecer excesivo, pero ensayos más ayudará a aumentar nuestra confianza con los resultados finales y conclusiones. También recopilé datos de deceleración de la rueda sin el solenoide. Esto actuó como un control y sirvió como fuente de comparación.

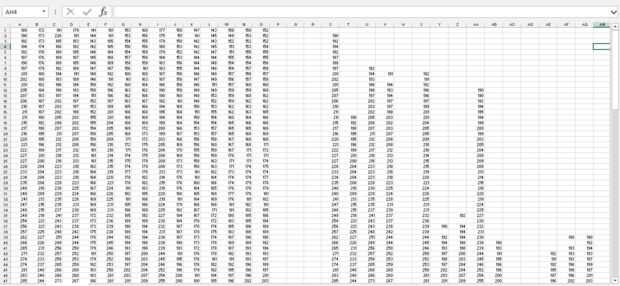

Para cada ensayo, el Arduino debe conectarse a la computadora (si usando el puente h, un Arduino separado puede configurar previamente y alimentado desde una fuente diferente). Asegúrese de que los contactos no toquen el cable protoboard, inicialmente. Después de cargar el programa, tire el serial monitor en el IDE de Arduino (Ctrl + Mayús + m). Espere el comenzar a la salida en el monitor, y luego dar la rueda de una vuelta. Tienes que ser tan consistente como sea posible, pero habrá variación inevitable. Cuando estaba haciendo las pruebas, he intentado hacer que el primer punto de datos sería aproximadamente 165 ms o en el rango de 180-150 ms. en cuanto la rueda empezaría a girar, enciendo la regleta para comenzar a suministrar energía al solenoide. La rueda entonces debe poder girar libremente hasta que se detenga completamente. Tan pronto se detenga la rueda, ve en el monitor serial y copiar todos los datos (Ctrl + c), la pasta en una columna en Excel. Hacer esto 15 veces para cada nivel de tensión.
