Diseños de corte caja con "embutido" del laser. (1 / 5 paso)

Paso 1: Diseñar la caja

El primer paso es el diseño de su caja y crear las piezas que serán láser corte.

Si solo pegan los bordes planos de 2 piezas su llamado empalme que trabaja y tiene una mirada limpia a él pero usted necesita sujetar o unir las piezas mientras que la pega se seque para evitar que se mueva. No es la cosa más fácil. Pero al agregar pestañas y ranuras en los bordes (un empalme de la caja), crear un rompecabezas que ayuda a mantener la caja Junta mientras se está secando el pegamento.

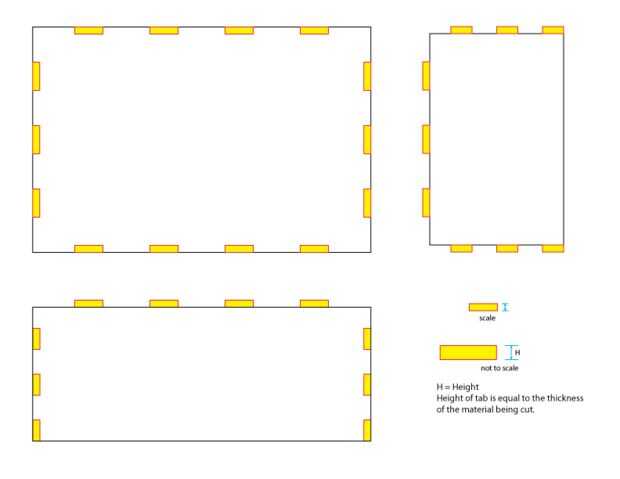

Para hacer las lengüetas y ranuras, la primera cosa a hacer es averiguar la altura de las pestañas. La opción más sencilla es hacerlo a la altura lo mismo que el espesor del material que se está haciendo la caja de. Para mi caja he utilizado madera contrachapada gruesa de 1/8". Así que hice las fichas 1/8" de altura y las ranuras encajan en 1/8" de profundidad. El número de pestañas y cuán amplios son es un poco arbitrario. Puede hacer pocos o hacer una cremallera. Simplemente no hacerlos tan pequeños que se quiebren mientras que montarle la caja.

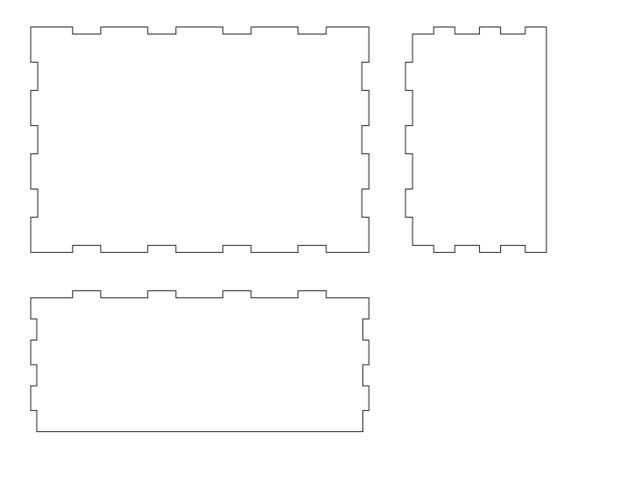

Usé el Adobe Illustrator para hacer el archivo que utilicé para cortar las piezas en el láser. En primer lugar creé rectángulos para la base y los lados. Luego hice rectángulos más pequeños para las pestañas. Coloqué los rectángulos más pequeños en los grandes para crear lengüetas y ranuras y que alinearon. Luego resta los rectángulos pequeños de los grandes para hacer las ranuras y añadido para hacer las lengüetas. Mira las fotos y el archivo pdf para ver un ejemplo de cómo lo hice.
