Paso 5: coleccionables

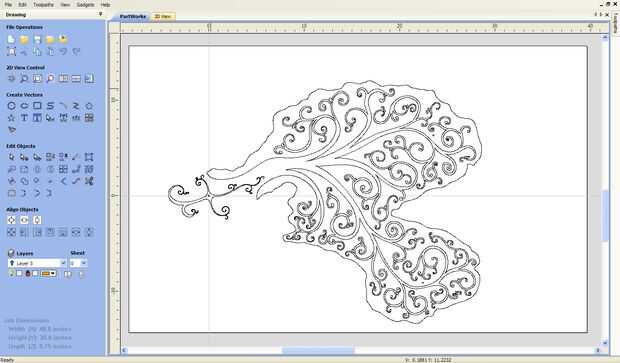

Así, avanzando como si previamente has hecho el paso de CAD, usted tendrá que iniciar un nuevo archivo de coleccionables. Hacer el material de tamaño un poco más grande que el tamaño real de la madera. Para importar el DXF datos allí están un simple botón en el lado de la pantalla. (Consulte el gráfico a continuación)

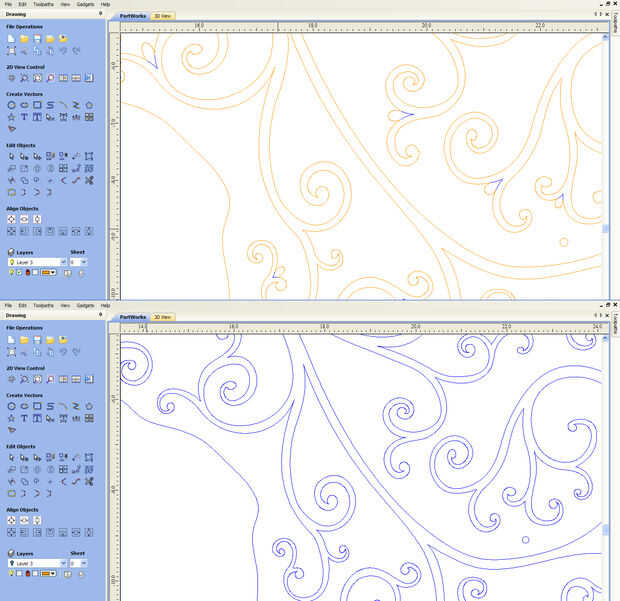

Ahora que tienes tu arte en coleccionables necesita limpiar un poco. Puede tener múltiplos de la misma línea, esto sucede generalmente al hacer archivos .dxf de múltiples piezas de espesor en SolidWorks, pero confía en mí cuando digo fácil de llevar en todos los detalles de su dibujo a la vez. Todas sus líneas tendrán que juntarse hacer cerrados lazos, de esa manera la herramienta V-talle caminos funcionará. Si vas a tener diferentes profundidades de corte, sugiero que dividir tus diseños diferentes en diferentes niveles.
Si no recordé lo suficiente los círculos usted debería haber tenido en su dibujo, le recuerdo otra vez. Use el botón de la segunda fila bajo operaciones Flie que he indicado en la tabla siguiente para cambiar el origen para el centro en uno de estos círculos. Si no está seguro de la ubicación exacta del círculo, utilice el botón de control de movimiento debajo de editar vectores y el comando set para decirle la ubicación absoluta.

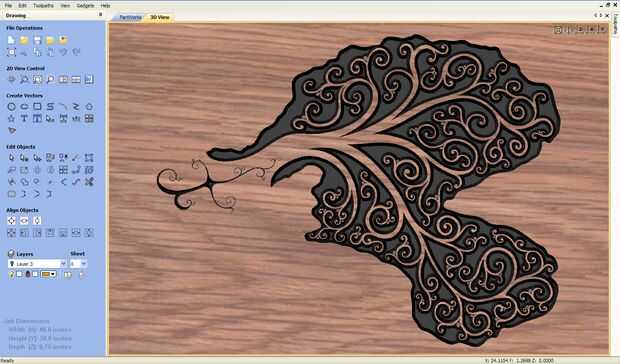

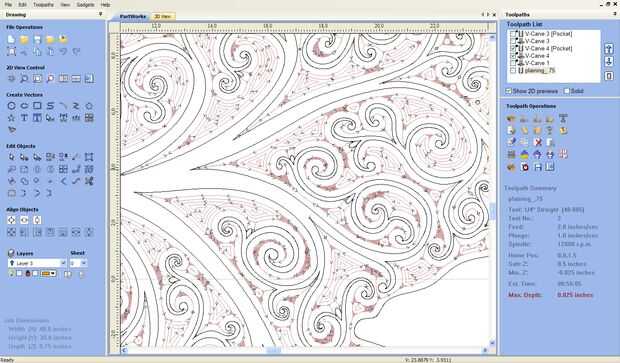

La última cosa que necesita hacer en coleccionables es establecer sus trayectorias de herramienta. Te recomiendo la trayectoria de herramienta V-talle de dibujos artísticos de todo, la broca cortará todo el espacio interior de los dibujos sin salir de las líneas. Es una gran herramienta! No olvide guardar todas las trayectorias de herramienta en un tipo de archivo que reconoce el ShopBot, utilizando el simple botón indicado en uno de los gráficos a continuación.
