Paso 4: Esfuerzo de torsión transferencia al generador de planta
Utilizar la parte inferior de la línea de elevador apretado como un árbol. La spinning cometa y escalera de vuelta redonda en la línea de elevación.
Spinning cometas y peldaños de escalera podría hockle (sobre giro) en la elevación de la línea si es demasiado flojo comparado con el esfuerzo de torsión.
El anclaje de la cometa de elevación se une a las partes de giro mediante un cojinete de rodillos-cuchilla de empuje y rueda.

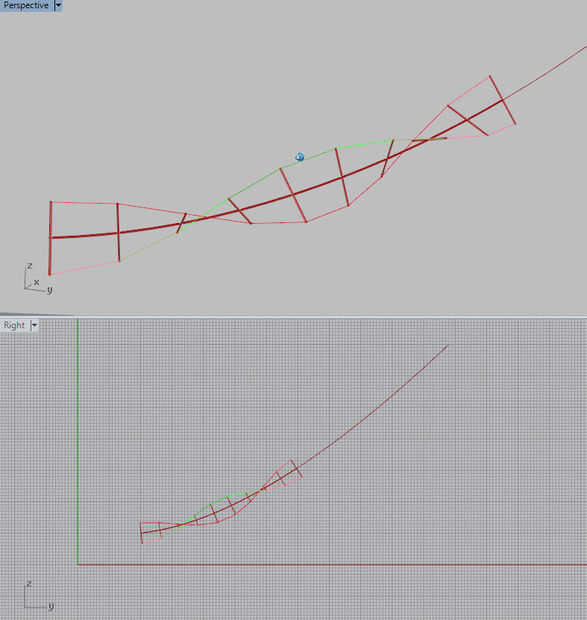

Se trata de un diseño de escalera de esfuerzo de torsión. Alternativamente, usted puede elegir un tipo de escalera de anillos ligados.

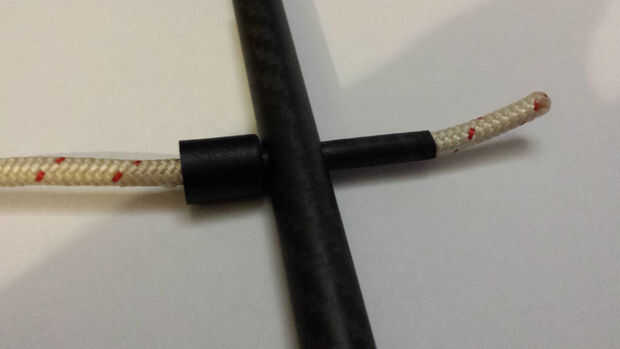

Peldaños de varilla de carbono hueco son atados en los extremos y se fija sobre la estrecha línea en longitudes iguales. Las líneas entre las puntas de varilla sólo permiten las barras para girar 45 º alrededor del eje de la línea con respecto a ellos. 1 barra final cuando todos giran.
En la parte superior e inferior de la escala de esfuerzo de torsión es un anillo que puede atar en. De estos anillos corbata fuera de línea más hacia el peldaño más cercano. Esta forma de cono de cuerda ayuda a mantener el plano de su inestable rotación perpendicular al vector de tensión de correa.
(Está suponiendo que la bicicleta puede seguir el viento libremente. (Veleta)... pero esto es básico. Me voy a mi bici en un poste con canilla)
El esfuerzo de torsión escalera extremo superior adjunta donde se une el anillo de cometas y cometa de cono. Unir 2 longitudes de línea de elevación aquí me ayudó a atar este modular. La escalera en la parte inferior está conectada con el resto de la línea de elevación de giro pasando por la cometa de cono.
En el extremo inferior / el anillo de viento, hilo de rosca de la línea de elevación a través del tubo largo en un cruce que ha soldado con autógena. Conecte firmemente el extremo inferior de la escalera a esta cruz.
Para unir la Cruz a la moto. La parte de tubo largo atraviesa el pedalier hueco, mientras que los pernos de la barra y lazos sobre la manivela correcto para la dirección de la rotación de la cometa. Perforé otro agujero wee en mi brazo inestable cerca de la caja de pedalier para amarrar firmemente.
P: ¿Cuál es la dinámica de esta escala de esfuerzo de torsión? Puede usted iguala lo en términos de G/(Wm) gramos por metro del vatio (eficiencia de un árbol)... ¿Cuáles son los efectos de alineación angular?, las relaciones necesarias de tensión?, es 45 grados el giro más eficiente? ¿efectos de la longitud del peldaño? etc.... Si usted está después de hacer un doctorado en algo interesante o me puede decir como encontrar una respuesta. Me encantaría saber. Han estado tratando de encontrar respuestas con saltamontes y canguro.
