Disipador térmico montado en Ziptie y Fans (3 / 3 paso)

Paso 3: Extra!: montaje ventiladores a las aletas del disipador de calor

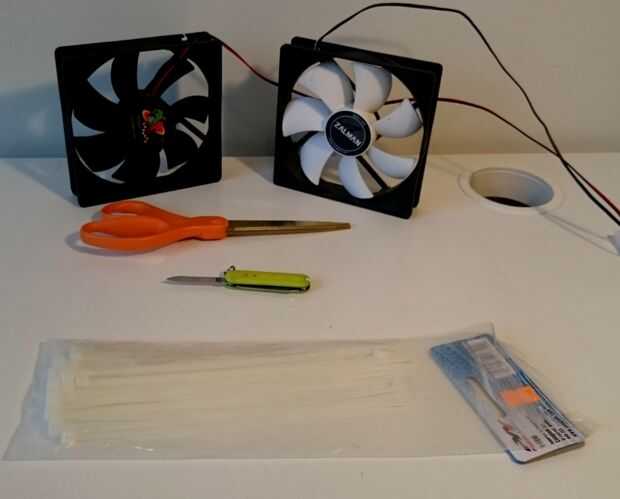

¿Qué se necesita?

  • 8 zipties de medio/largo
  • 2 ventiladores de iguales dimensiones
  • Tijeras
  • Opcional: un pequeño cuchillo como un cuchillo de bolsillo

El trabajo sucio

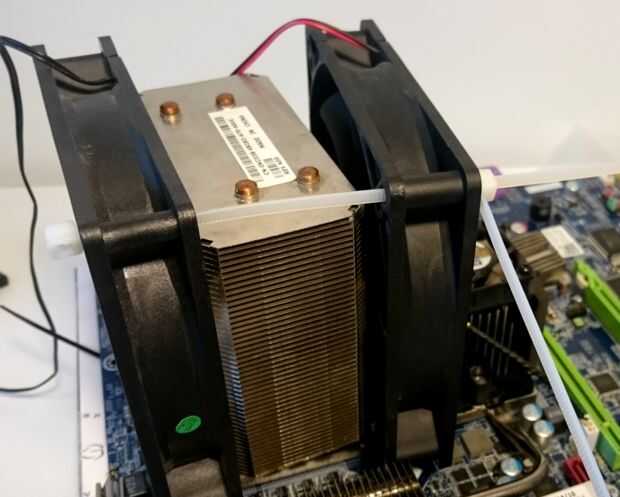

  1. Alinee los dos ventiladores a los lados del disipador, asegurándose de que ambos enfrentan la misma manera.
  2. Empuje un ziptie a través de un conjunto de orificios de esquina hasta que la cabeza quede contra el agujero.
  3. Use un segundo cabezal para bloquear el primer ziptie en su lugar, asegurándose de no apretar demasiado - sólo ajustado!
  4. Repita los pasos 2 y 3 hasta que todos los zipties son a través de las cuatro esquinas y se traban en lugar.
  5. Uso un par de tijeras al clip de cualquier largo conduce - como en el zipties utiliza como cerraduras.

Hecho!

Si cuando usted encienda el ordenador se oye un chasquido de los fans de golpear el disipador de calor, has apretado demasiado los ventiladores! Empujar un cuchillo pequeño en la cerradura de ziptie y les Afloje un poco. Deben ser lo suficientemente flojos como para que pudiera tirar de la parte superior.
