Paso 2: Construcción de su sistema

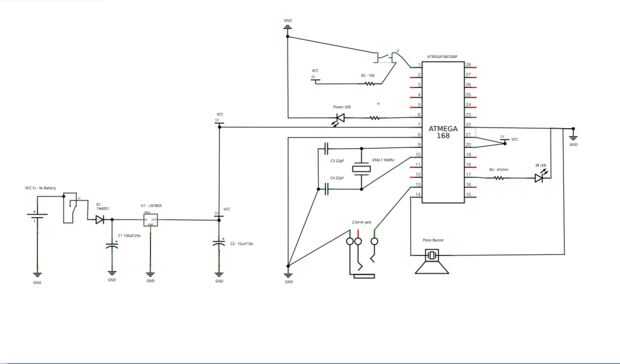

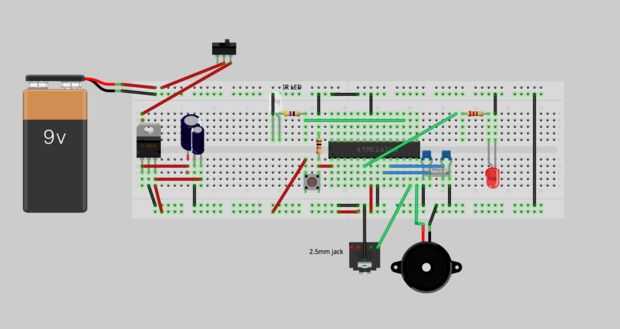

He incluido un diagrama esquemático y un cuadro de diagrama de tablero de Fritzing. Ver el PDF adjunto para un mejor esquema de resolución.

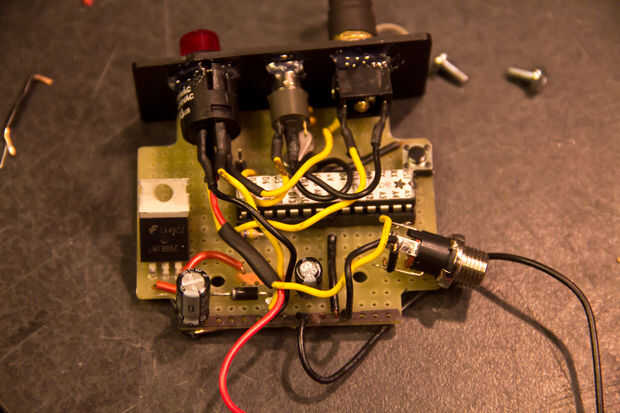

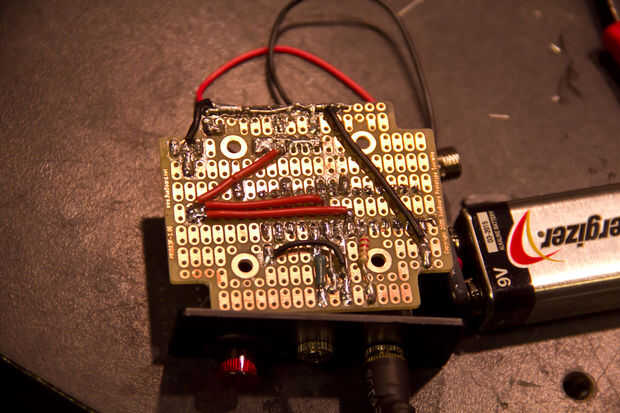

Estos son los básicos que necesita para que el sistema funcione. Dejo el diseño de la placa de circuito hasta usted, mío era bastante desordenado y tomó un montón de horas de soldadura y jugar con las cosas. Como se puede ver en las fotos, no es muy bonito, pero funciona.
Algunas notas de diseño sobre por qué ciertas cosas son lo que son:
El jack de 2,5 mm tiene el gatillo disparador RF conectado a él. Cuando el gatillo se dispara, hace un contacto entre el suelo y el conector de la punta en el conector. Si haces una mitad-Presione el botón disparador del obturador, que hace el enfoque, que utiliza la anilla (medio) en el gato, pero ya no preocuparme por para el vídeo, no gancho para arriba.
El conector de 3,5 mm con IR LED es para que usted puede Agregar una extensión al LED infrarrojo para permitir que alcance frente a receptor de infrarrojos de la cámara. Yo también ya había construido una unidad de IR DSLR.bot para usar con mi iPhone. (Ver este Instructable para cómo hacerlo:) Con el fin de mantener la flexibilidad y no tener que volver a crear otra pieza, simplemente usé como mi transmisor IR. Deberá ajustar de la manera que tu sistema si no vas a esa ruta. Uso de la DSLR. Transmisor del estilo del bot, no utilice el suelo en el Jack de 3,5 mm, sólo utilizo los canales R y L.
En el recinto, hay una toma de entrada 2,1 mm DC. Esto es a pesar de la caja tiene un compartimento de la batería. Lo hice para darle la opción de tener una verruga de la pared de la energía, en caso de que cada vez necesitaba. (Nota: Si agrega esto, asegúrese de desenchufar la batería interna primero antes de enchufar la verruga de la pared.)
Han dejado a jack 3,5 mm y sólo tiene el LED infrarrojo colocado directamente en los diagramas.
Este paso requiere tiempo y paciencia y planea poner todos juntos. Eres sobre todo por su cuenta para averiguar la mejor manera. Seguir el esquema y el diagrama de la placa y usted debe ser capaz de descubrirlo.
